镂空格栅式带翻盖收纳周转筐结构设计

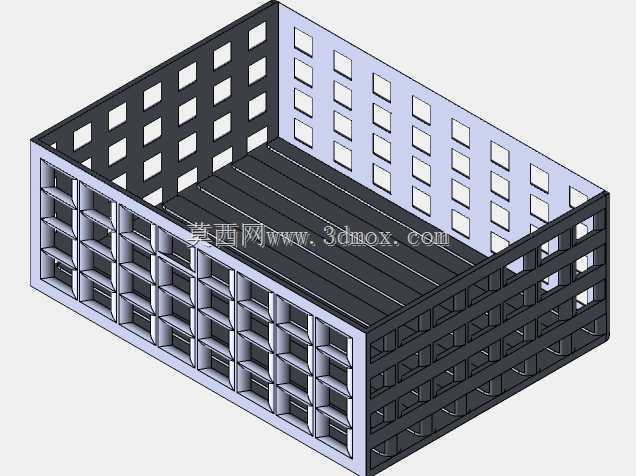

　　这款带翻盖的镂空筐体结构，最初的设计出发点是解决小尺寸零部件周转过程中易散落、积灰、可视性差的问题，在车间工位物料暂存、实验室样品分类存放、小型元器件周转等场景下都能适配。从结构功能来看，筐体整体采用一体化框架式设计，侧壁与底部分别做了差异化的镂空处理：侧壁采用规则排列的矩形方孔阵列，单孔尺寸控制在不会漏出常规存放小件的范围，既保证了足够的通风透气性，避免存放易受潮工件时出现闷湿积露的问题，也能让操作人员不用开盖就快速识别筐内存放的物料品类，减少反复开盖翻找的无效动作。筐体底部采用平行排布的加强筋条结构，筋条之间预留窄缝，相比整板底面，既减轻了整体自重，也能让落入筐内的细小碎屑、灰尘从缝隙漏出，保持筐内清洁，同时筋条的排布方向做了受力优化，沿筐体长度方向贯通布置，在堆叠放置时能均匀传递上部载荷，避免底部受压变形。

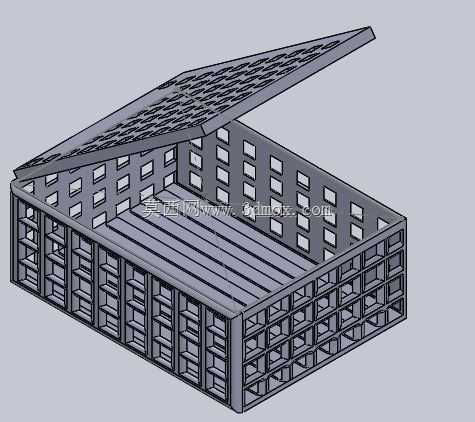

　　翻盖部分采用与筐体后侧边框适配的铰接式连接结构，翻盖表面做了密集的椭圆型镂空阵列，相比侧壁方孔密度更高，在保证盖体强度的前提下进一步减轻自重，开合时不会有过重的手感，盖体闭合后与筐体上沿的贴合面做了小尺寸止口设计，闭合后不会出现横向滑移，翻转到最大开启角度时，盖体与筐体后侧的夹角控制在105度左右，不会因为自重突然回落砸手，也不会过度后仰导致铰接部位应力集中断裂。

　　从设计思路上，整个结构没有额外的五金连接件，所有铰接位、卡扣位都与主体做一体化结构设计，适合注塑工艺一次成型，减少后续装配工序。筐体的外侧壁做了内凹式的堆叠导向槽，空筐状态下可以互相嵌套叠放，减少仓储和返程运输时的占用空间，满载堆叠时，上层筐体的底部加强筋可以嵌入下层筐体的上沿止口内，堆叠三层时不会出现滑移倾倒的情况。外形尺寸方面，整体长宽高比例控制在3:2:1.2的实用区间，长度方向适配常规工位货架的单格深度，宽度方向可以并排放入两个标准尺寸的零件盒，高度方向不会因为过深导致小件沉底难以拿取，翻盖闭合后的整体高度比筐体本体高出15mm，预留了盖体镂空结构的凸起高度，不会因为盖体突出影响堆叠稳定性。安装边界上，这款筐体不需要额外的固定安装结构，既可以直接放置在工作台面、货架层板上使用，也可以配合标准尺寸的物料架挂臂挂载在工位旁，侧壁的加强筋厚度做了适配挂载的加强处理，挂载满载时侧壁变形量控制在1mm以内，不会出现筐体弯折脱落的问题。在细节处理上，所有镂空孔的边缘都做了R0.5的圆角过渡，没有尖锐毛刺，避免拿取工件时划伤操作人员手部，筐体底部的四个角做了小尺寸的垫高凸台，放置在台面时不会与台面完全贴合，留有微小间隙方便空气流通，也能避免台面有积液时浸泡筐体底部。
