摇臂配套带端盖圆柱压缩弹簧结构

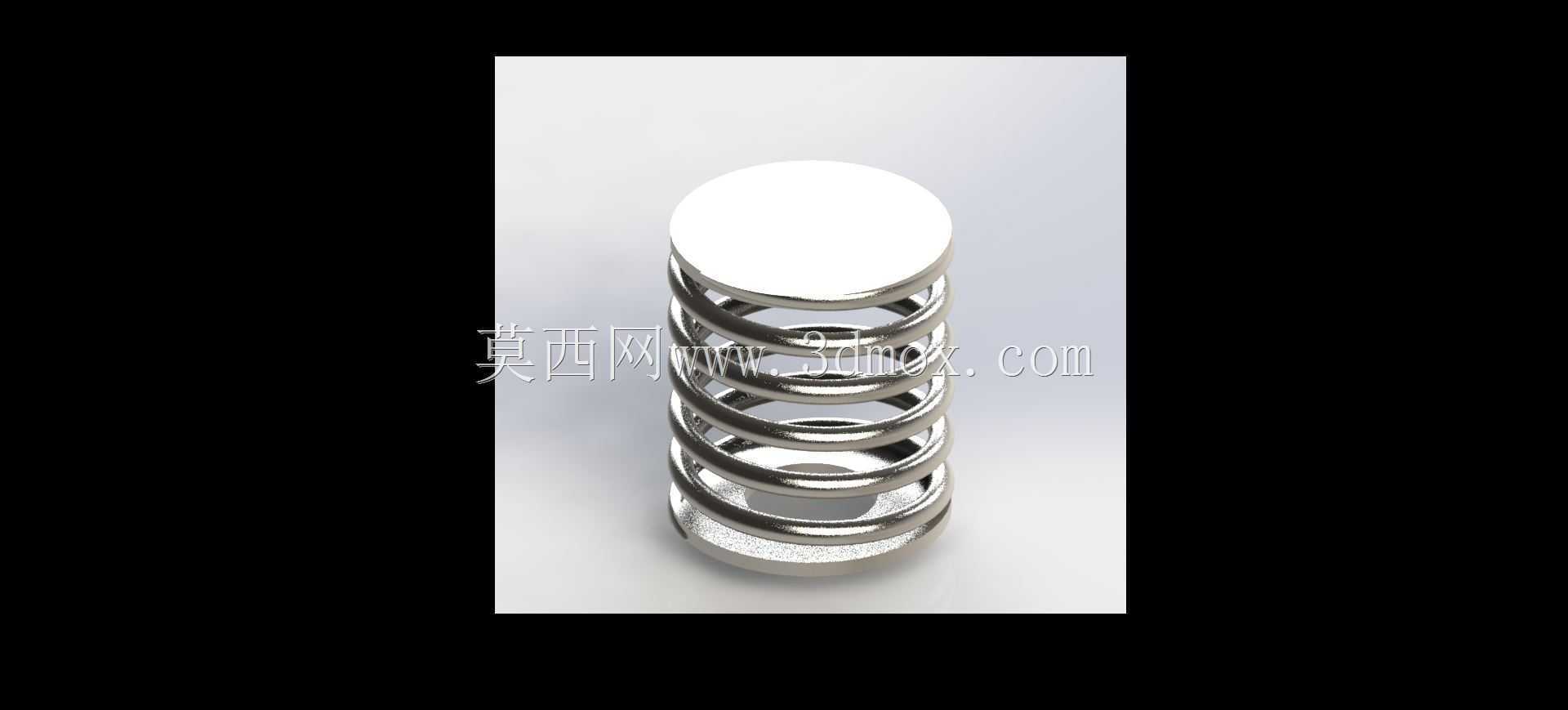

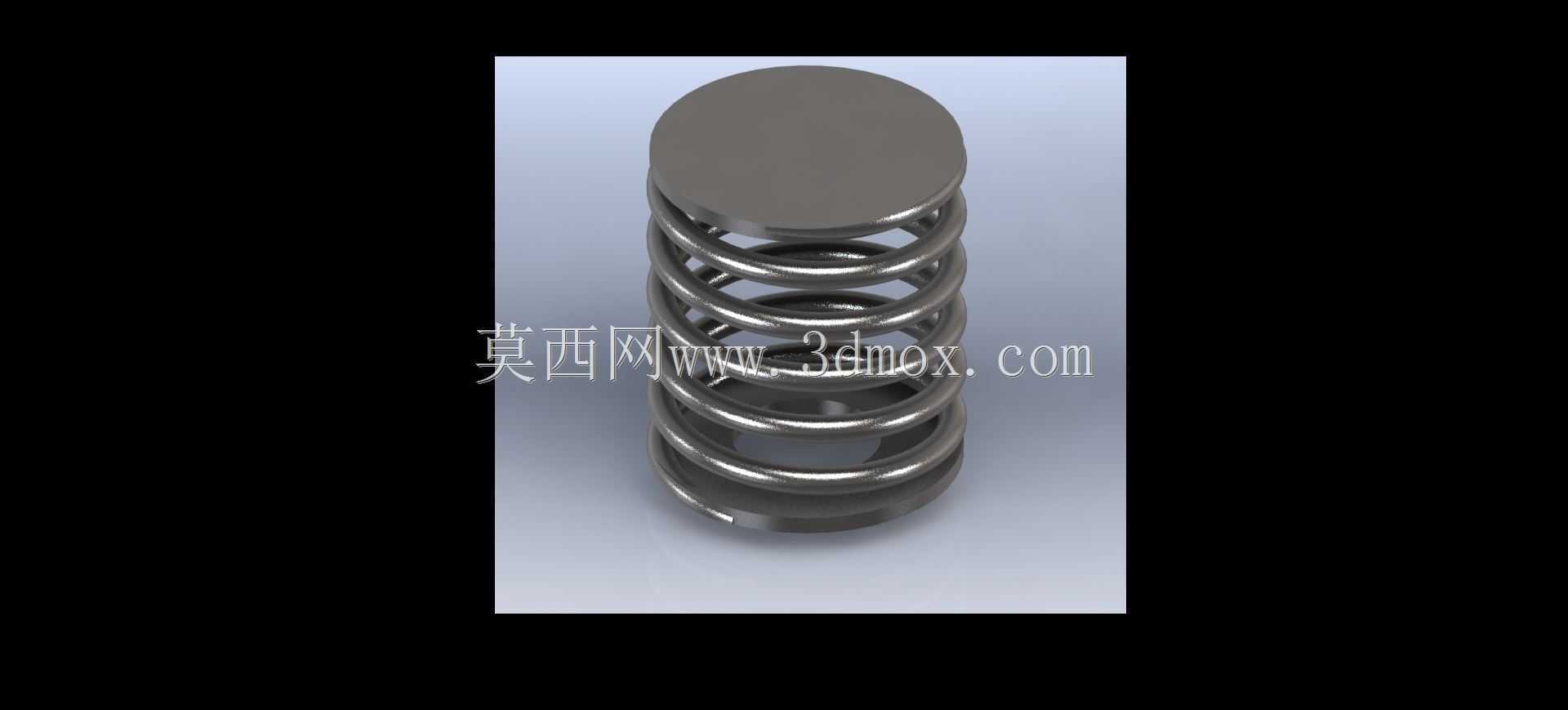

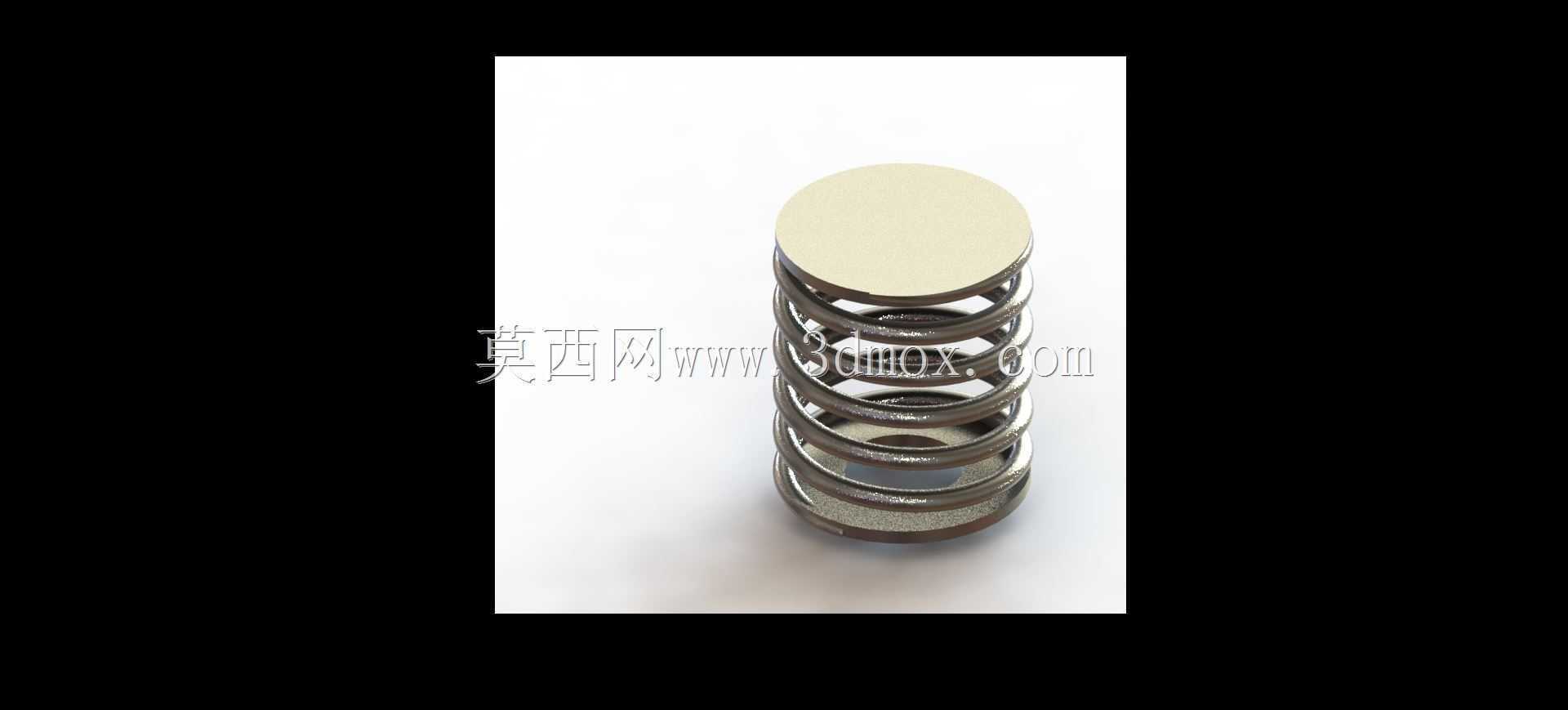

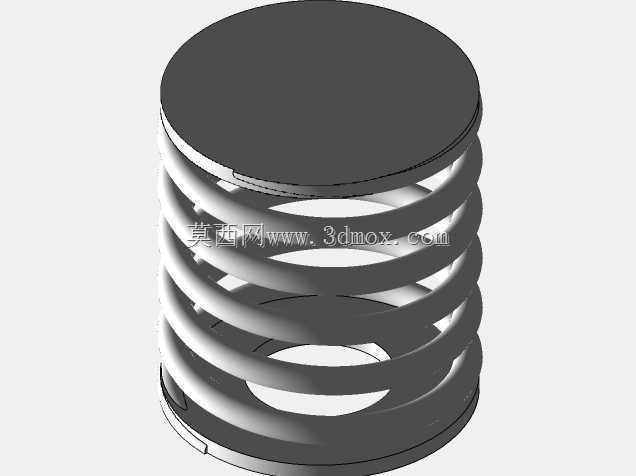

　　在各类需要往复摆动、行程复位以及载荷缓冲的摇臂类机构中，弹性支撑元件的选型与结构设计直接决定了整套机构的运行寿命与动作可靠性，这款带两端平置端盖的圆柱螺旋压缩弹簧，正是针对摇臂应用场景做了针对性的结构优化。从实际安装边界来看，弹簧两端的平端盖采用与弹簧外径匹配的圆形金属片，端盖与弹簧端部的支撑圈紧密贴合，安装时不需要额外配置弹簧座，端盖平面可以直接与摇臂的安装基面、载荷作用面完全贴合，避免了常规无盖弹簧端部支撑圈易卡滞、受力偏斜的问题，在摇臂摆动过程中，弹簧的压缩轴线始终与受力方向保持一致，不会出现侧向滑移导致的弹簧偏磨、永久变形问题。

　　从功能特性层面来说，这款弹簧采用等节距圆柱螺旋结构，弹簧丝截面为圆形，在有效工作行程内的刚度线性度表现稳定，当摇臂做往复摆动时，弹簧可以提供均匀的复位弹力，不会出现弹力突变导致的摇臂动作卡顿、冲击过大的问题。两端的端盖除了起到安装定位的作用，还可以分散弹簧端部的接触应力，避免弹簧丝端部直接刮擦摇臂的安装接触面，长期运行也不会在安装基座上压出凹痕，减少机构维护时的零件更换成本。

　　设计思路上，这款弹簧没有采用常规的端部并圈磨平结构，而是通过附加端盖的方式实现支撑面的平整，这种设计的优势在于可以保留弹簧有效圈数的最大化，在相同的安装高度下，能够获得更长的有效压缩行程，适配摇臂机构更大的摆动角度需求。同时弹簧的有效圈与支撑圈没有做并圈处理，避免了并圈位置的应力集中问题，在频繁往复压缩的工况下，弹簧的疲劳寿命相比同规格磨端弹簧有明显提升。弹簧的内径尺寸预留了足够的导杆安装空间，在需要加装导向杆的摇臂结构中，可以直接将导杆穿入弹簧内圈，不需要额外调整安装位置，进一步压缩整套机构的装配空间。

　　从实际应用场景来看，这类弹簧除了适配常规的机械摇臂复位结构，还可以用在需要小行程缓冲、恒力支撑的工装夹具、阀门操作机构、小型设备的舱门开合结构中。安装时只需要保证两端端盖的接触面与弹簧轴线垂直，就可以获得稳定的弹力输出，不需要做额外的对中调整，对装配人员的技能要求更低，适合批量装配的生产线使用。弹簧的外径与端盖直径保持一致，在安装槽内定位时不会出现径向窜动，当摇臂承受侧向载荷时，端盖可以将侧向力均匀传递到安装槽的侧壁，避免弹簧丝直接承受侧向力导致的变形折断。

　　在选型匹配时，需要结合摇臂的实际工作行程、所需复位力大小确认弹簧的预压量，这款弹簧的端盖厚度经过优化，不会占用过多的有效压缩空间，预压安装时只需要将弹簧压缩至端盖与安装基面完全贴合即可达到初始预紧力，不需要额外测量预压长度，装配效率更高。弹簧表面做了光亮金属处理，具备基础的防锈能力，在常规的室内工业环境下长期使用不会出现锈蚀卡滞的问题，如果应用在潮湿或者有腐蚀介质的场景，也可以在现有结构基础上更换对应材质的弹簧丝与端盖，不需要调整整体安装尺寸，适配性较强。
