双层剪叉结构液压升降作业平台结构

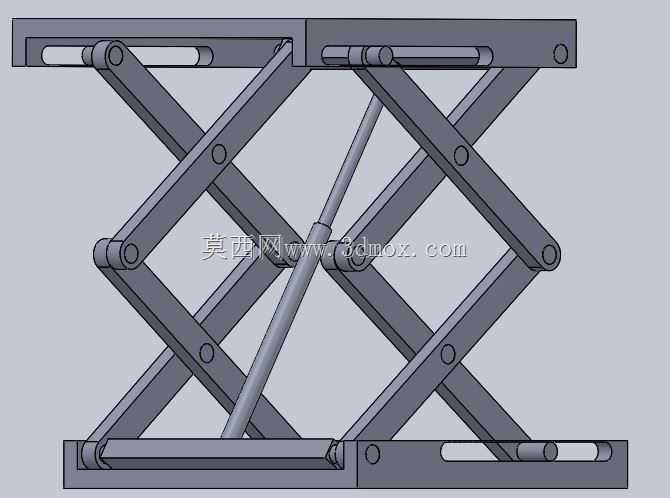

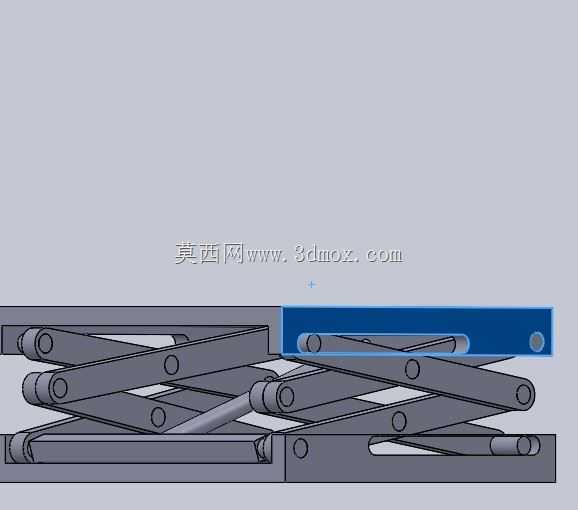

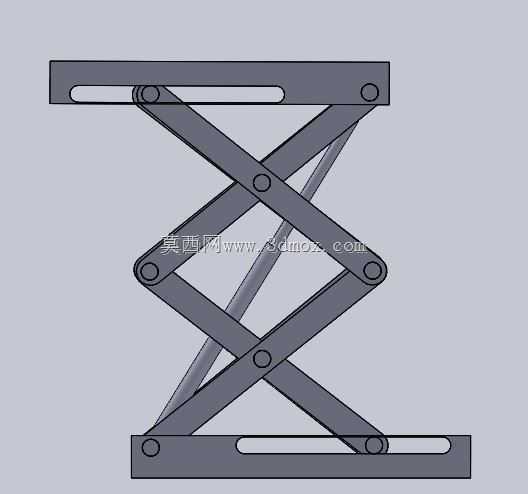

　　在车间物料转运、仓储高位理货、轻型设备安装检修这类需要频繁调整作业高度的场景里，剪叉式液压升降结构的应用占比一直居高不下，核心原因就在于其折叠后占用空间极小，展开后能提供稳定的大尺寸水平支撑面，相比导轨式、臂架式升降结构，对安装场地的平整度要求更低，不需要额外搭建附着导轨，部署灵活性更强。这套双层剪叉的液压升降结构，在常规单层剪叉的基础上做了行程拓展，折叠状态下整体高度控制在较低区间，能直接推入常规高度的设备间隙、货架底层完成收纳，展开后最大举升高度可以覆盖常规车间2-3米的作业需求，足够支撑操作人员站在台面完成灯具检修、货架上层取放货、设备顶部部件拆装这类常见作业。从结构受力逻辑来看，两层剪叉臂采用对称交叉布置，

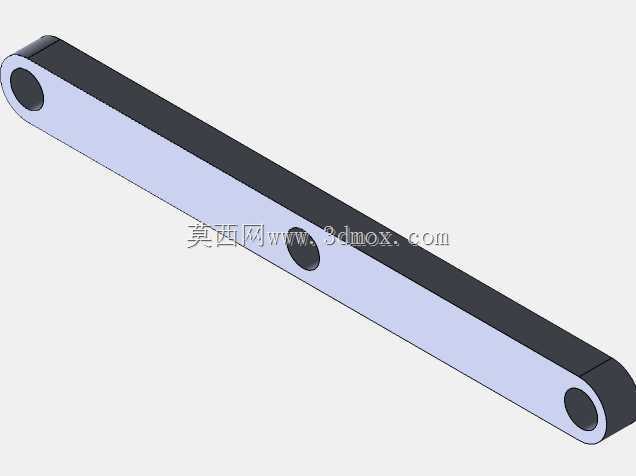

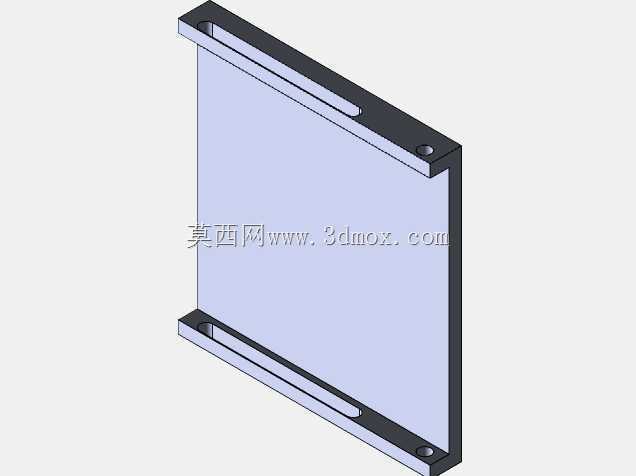

　　每层剪叉的铰接点都做了同轴度公差约束，避免举升过程中出现臂架偏摆卡滞；底部框架两侧预留了长条形滑移槽，剪叉臂的下端滚轮可以沿着槽体顺畅滑动，配合中间斜向布置的液压油缸输出推力，将油缸的直线推力转化为剪叉臂的开合动作，整个举升过程的力传递路径非常直接，没有多余的传动损耗。设计过程中首先要确认的是台面的额定承载边界，剪叉臂的板材厚度、铰接销轴的直径都要匹配额定载荷下的剪切、弯曲应力，避免长期重载作业出现臂架变形；油缸的安装铰点位置经过反复调整，确保在举升初始阶段（也就是剪叉完全折叠状态）油缸的推力臂最长，不会出现启动瞬间负载过大导致的油压飙升，同时在举升到最高位置时，剪叉臂不会越过机械死点，

　　保证液压系统失压时也不会出现结构失稳下坠的风险。安装边界上，底部框架的四个角预留了地脚固定孔，如果是固定工位使用，可以通过膨胀螺栓将底座和地面刚性连接，进一步提升举升作业时的稳定性；如果需要移动使用，也可以在底部加装脚轮组件，不需要改动主体结构就能完成功能拓展。台面边缘做了加厚翻边处理，一方面提升台面自身的抗弯折能力，另一方面也能防止台面上放置的工具、物料在升降过程中滑落；所有铰接位置都预留了润滑脂注油通道，日常维护时不需要拆解结构就能完成销轴部位的润滑，降低长期使用的磨损速率。和单层剪叉结构相比，双层结构在相同折叠高度下能获得更大的举升行程，同时剪叉臂的单段长度更短，受力时的臂架挠度更小，举升过程的平稳性更优，

　　不会出现大长度单层剪叉举升到高位时的台面晃动问题。液压管路的走线沿着剪叉臂的内侧布置，用管卡固定在臂架表面，避免升降过程中管路被铰接点夹损，油缸的两端都采用铰接连接，能自动补偿安装过程中产生的微小角度偏差，避免油缸杆承受径向力导致的密封件过早磨损。在实际选型适配时，如果是用于洁净车间作业，可以将滚轮材质替换为尼龙材质，降低滚动噪音同时避免划伤地面；如果是用于户外重载作业，可以将铰接销轴更换为淬火处理的合金钢材质，提升耐磨性能和抗冲击能力，整个结构的模块化程度很高，不同功能配件的替换不需要改动主体焊接框架，适配不同场景的改型成本很低。
