带极性标识圆柱永磁体结构设计

项目分类:传感器 发布时间:2022-05-03 ID:611125
  • 带极性标识圆柱永磁体结构设计
  • 带极性标识圆柱永磁体结构设计

  在自动化产线的磁定位工位、小型磁吸附夹具、霍尔传感器触发配套组件里,这类带清晰极性标识的圆筒形永磁体是出镜率极高的基础磁性元件。不同于异形磁钢需要定制开模,标准圆筒结构的永磁体在加工阶段就具备极高的成材率,径向充磁的工艺路线也能保证柱面磁场分布均匀,不会出现局部磁通量骤降的问题,这也是很多设备选型时优先考虑圆柱磁体的核心原因。

  从实际使用场景来看,这类磁体常被用在小型物料的吸附搬运末端,比如电子产线上吸附薄铁片、小螺丝的微型机械手末端,不需要额外设计复杂的气动夹爪结构,依靠磁吸力就能完成轻载物料的拾取与释放,配合脱磁套筒就能实现物料的定点投放,整套结构的复杂度远低于气动吸附方案,也不会出现真空吸附常见的漏气、吸力不足问题。在磁耦合传动的小型结构里,这类圆筒磁体还能作为无接触传动的动力传递件,主动端和从动端的磁体同极性相对布置,依靠磁斥力实现动力的无接触传递,完全隔绝传动端的粉尘、液体渗入,适合用在洁净度要求高或者有防水需求的小型传动机构里。

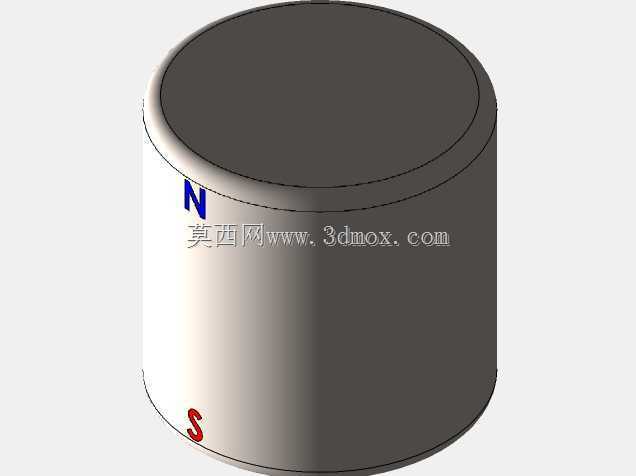

  设计这类磁体的三维结构时,首先要明确充磁方向的标识位置,就像模型上标注的N、S极标识,实际生产中会采用激光雕刻或者色标喷涂的方式在柱面做永久标记,避免装配时极性装反导致磁路失效。外形尺寸的公差控制上,圆柱的外径公差一般取h6级,端面的垂直度要控制在0.02mm以内,保证磁体装入安装孔后不会出现偏斜,端面和安装基准面贴合紧密,不会因为气隙过大导致磁吸力衰减。安装边界的设计上,这类磁体一般采用过盈配合压入非金属或者非导磁材质的安装座里,如果是用在有高频振动的工位,还需要在安装座端面设计0.5mm深的沉台,配合端盖压合固定,避免长期振动导致磁体脱出。

  很多刚接触磁路设计的工程师容易忽略磁体周边的导磁干扰问题,在布置这类圆筒磁体的时候,安装座周边3mm范围内要避免使用低碳钢这类导磁材料,否则会出现磁场短路,导致工作端面的磁吸力大幅下降。如果需要提升单端面的磁吸力,可以在磁体非工作端面加装厚度1mm的导磁背板,把原本散逸到非工作端的磁力线引导到工作端面,能在不更换更大规格磁体的前提下提升20%左右的端面吸力,这个设计技巧在小型磁吸附夹具的优化里非常实用。

  从结构细节来看,模型上的圆柱棱边做了0.2mm的圆角处理,这个细节不是为了外观好看,而是避免磁体在装配、运输过程中出现棱边崩缺,烧结钕铁硼材质的硬脆特性决定了尖锐棱边很容易在磕碰时掉渣,崩缺的磁屑如果掉落到精密传动机构里会造成严重的磨损问题,所以所有外露棱边都必须做倒钝处理。另外磁体的两个端面粗糙度要达到Ra1.6以上,保证端面和吸附工件、安装基准面的贴合度,哪怕只有0.1mm的气隙,磁吸力也会下降超过15%,这也是很多现场调试时发现磁吸力达不到设计值的常见原因。

  在传感器配套的应用场景里,这类圆筒磁体常作为霍尔元件、磁阻传感器的触发源,磁体和传感器的感应端面平行布置,安装间隙控制在2-5mm之间,依靠磁体靠近、远离时的磁场变化触发传感器信号,相比机械触发式的行程开关,这种磁触发方式没有机械磨损,使用寿命能提升数倍,也不会因为接触件氧化出现信号失灵的问题。设计配套安装结构时要注意,磁体的运动轨迹要和传感器的感应中心重合,偏移量不能超过1mm,否则会出现触发阈值不稳定的问题,在三维建模阶段就要把磁体的安装基准和传感器的安装基准做统一的公差链核算,避免装配后出现感应不灵敏的情况。
