3英寸弹簧式不锈钢门闩插销结构

　　日常做设备防护门、小型舱室门的结构选型时，这类带弹簧复位的不锈钢插销是很常用的锁止构件，不同于普通手动插拔的明插销，这款3英寸规格的弹簧插销核心解决的是频繁开关场景下的锁止可靠性问题，不需要额外手动推回锁舌，依靠内置弹簧的预紧力就能在门体对位后自动完成锁止，在工业设备的检修门、仓储小型柜门、户外设备舱门这类场景里适配性很强。

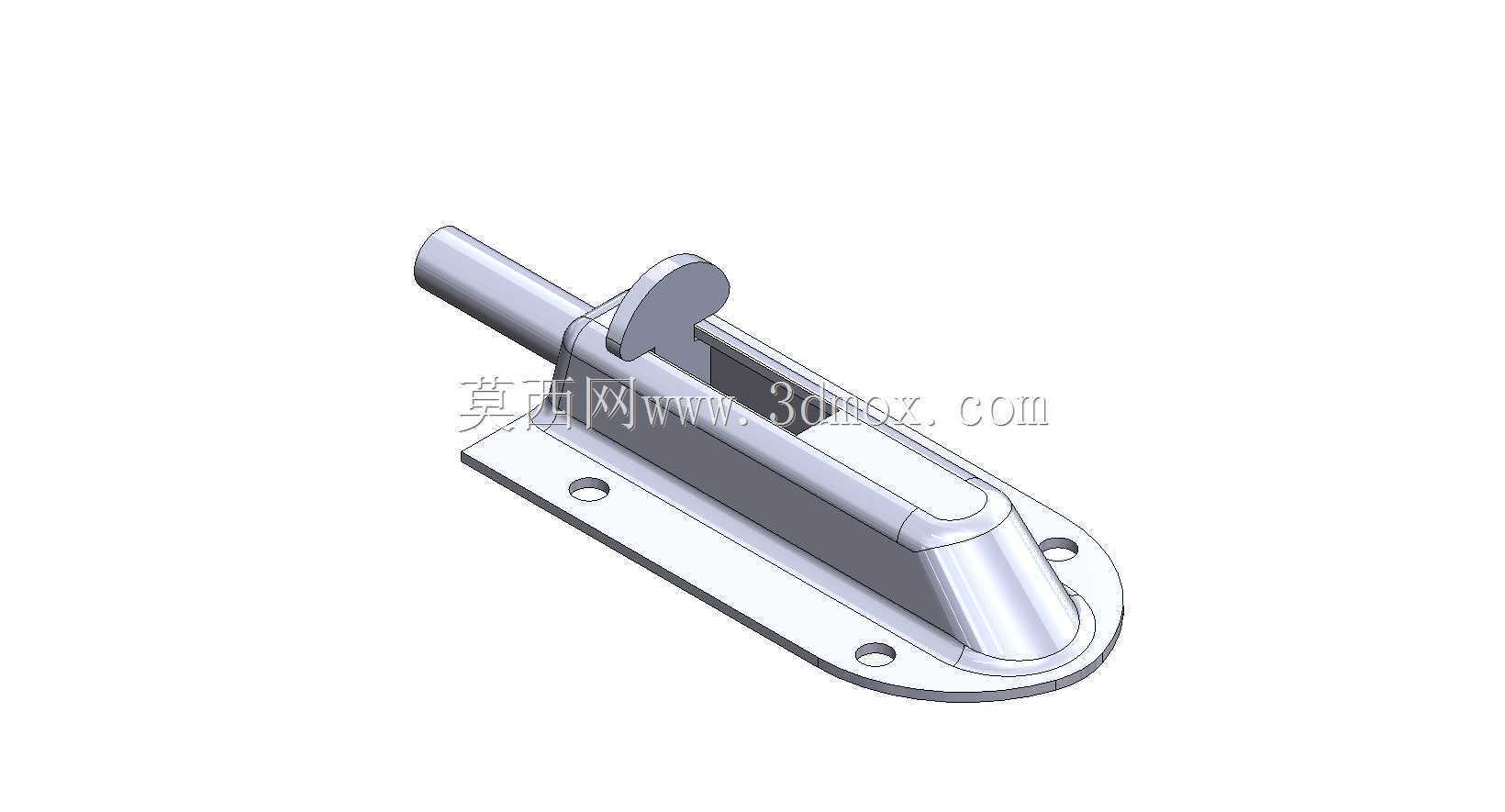

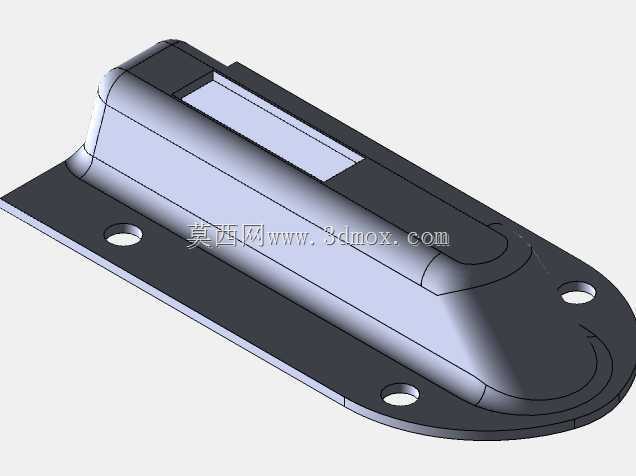

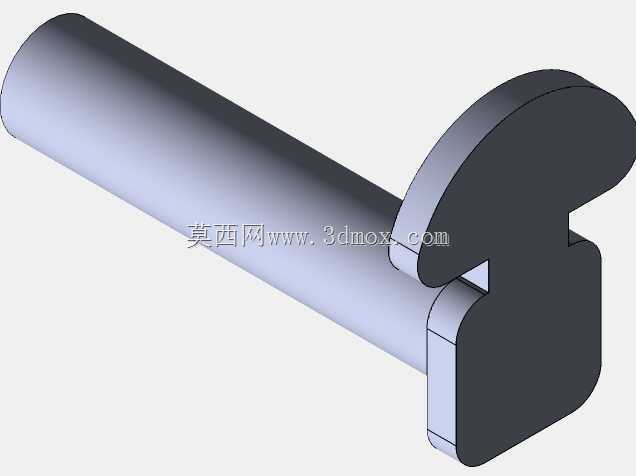

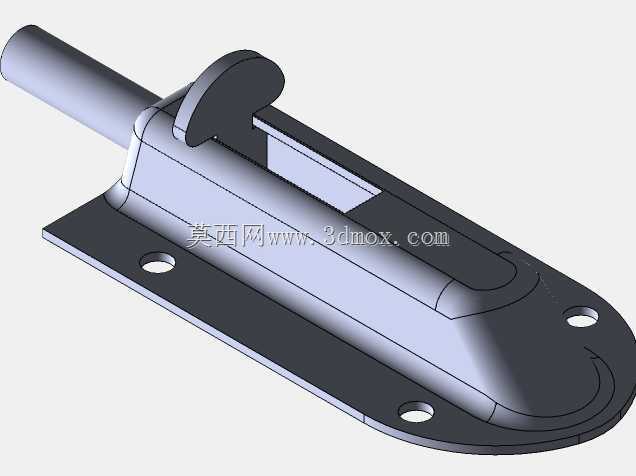

　　从结构设计逻辑来看，整个构件分为安装底座、滑动锁舌、拨柄、内置弹簧四个核心部分，底座采用带安装孔的椭圆弧面造型，两个沉头安装孔分布在底座长轴两端，安装时可以直接用沉头螺丝固定在门框侧边，锁舌伸出后刚好卡入门框对应位置的锁止孔内，不会出现锁舌偏摆卡滞的问题。拨柄的凸起高度做了限位设计，既保证手指拨动时有足够的施力空间，又不会因为凸起过高在门体开合时剐蹭周边构件，拨柄和锁舌采用一体式滑动配合，拨动拨柄时锁舌压缩弹簧回缩，松开后弹簧自动推动锁舌伸出完成锁止，这个结构没有多余的传动零件，长期使用的故障率很低。

　　材质选用不锈钢是考虑到这类插销很多时候会用在户外或者有潮湿腐蚀的工况，比如户外配电箱舱门、食品加工设备的防护门，普通碳钢材质做喷漆处理的话，长期摩擦掉漆后很容易生锈卡滞，不锈钢材质的表面不需要额外做涂装，滑动面的耐磨性能也能满足每天十次以上的开合频次需求。锁舌的圆柱面做了端部倒角处理，门体关闭时即使存在小范围的对位偏差，倒角面也能顺着门框的接触边滑入锁孔，不需要刻意对准位置就能完成锁止，这个细节在实际安装调试时能省很多对位调整的时间。

　　尺寸边界上，这款3英寸规格的插销整体底座长度控制在76毫米左右，底座宽度约25毫米，锁舌最大伸出长度约15毫米，安装时只需要在门框对应位置开一个直径略大于锁舌直径的通孔即可，不需要在门体上做额外的沉槽或者复杂加工，不管是新做门体还是旧门更换配件都能快速适配。弹簧的预紧力做了匹配调校，既不会因为弹力过大导致拨动手感生涩，也不会因为弹力过小导致门体受振动时锁舌自行回缩脱开，在有轻微振动的设备旁使用也能保持可靠锁止。

　　建模过程中需要重点关注滑动配合的间隙控制，锁舌和底座的导向槽之间单边留0.1毫米的间隙，既保证滑动顺畅不会卡滞，又不会因为间隙过大导致锁舌伸出后出现晃量，拨柄的滑动槽长度要和锁舌的行程匹配，避免拨柄滑动到极限位置时出现硬接触磕碰。底座的安装沉孔深度要匹配常用的沉头螺丝尺寸，保证螺丝安装后表面和底座平面齐平，不会凸起剐蹭门体。另外弹簧的建模要按照实际工作压缩量来做，装配后弹簧的预压缩量约为总行程的三分之一，保证锁舌完全伸出时弹簧还有足够的推力，锁舌完全回缩时弹簧不会被压并圈失效。

　　这类插销在实际选型时要注意和门体的厚度匹配，3英寸规格的适配门厚范围在20毫米到40毫米之间，如果是更厚的门体就需要选更长规格的锁舌，安装位置要尽量靠近门体的开合侧边中部，不要太靠近上下两端，避免门体变形后锁舌和锁孔对位不准。和普通的挂锁、搭扣锁相比，这种弹簧插销不需要额外配锁具，操作只需要单指拨动拨柄就能完成开门，关门时直接推压门体就能自动锁止，操作效率更高，在需要频繁开关的检修通道、设备防护门场景下，能减少很多操作步骤，也不会出现因为忘记落锁导致门体意外打开的问题。
