控制箱用焊接式铰链结构设计

　　这类焊接铰链主要应用在工业控制箱、户外电气柜、小型设备防护舱的箱门与箱体连接场景，日常工况下需要承担箱门反复开合的铰接载荷，同时要适配钣金类箱体的焊接装配工艺，避免额外的打孔攻丝工序，提升现场装配的效率。从实际使用场景来看，这类铰链常被用在厚度1.5到3毫米的冷轧钢板箱体上，焊接固定后不需要额外的紧固件防松，在存在一定振动的车间设备配套场景中，不会出现螺丝松动导致的箱门下坠、开合卡滞问题。

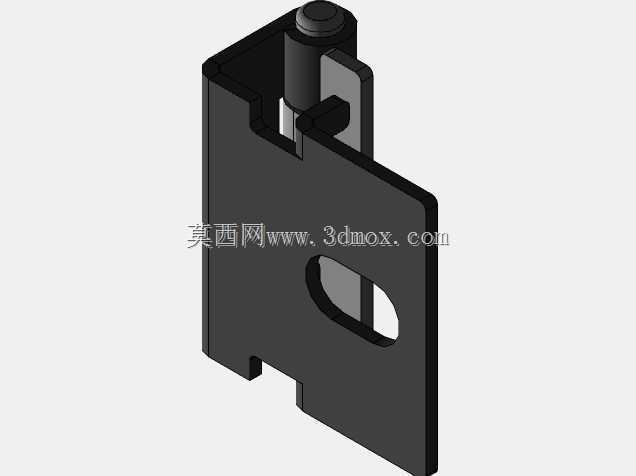

　　从功能特性上看，这款铰链采用分体式焊接结构，其中带转轴套的支座部分焊接在箱体侧边框，带转轴的活动页焊接在箱门侧边，装配时直接将活动页的转轴插入支座的轴套中即可完成箱门的预装，不需要额外的销轴装配工序。铰链的活动页上预留了长圆形的调节孔位，在焊接完成后如果出现箱门与箱体的装配间隙偏差，可以通过这个孔位微调页片的相对位置，补偿焊接变形带来的装配误差，避免箱门开合时与箱体边框发生摩擦干涉。转轴部分采用间隙配合设计，轴与轴套之间预留了合理的配合公差，即使在表面喷涂塑粉后，也不会因为涂层厚度导致转轴卡滞，保证开合过程的顺畅度。

　　设计思路上，这款铰链没有采用常见的明装螺丝固定结构，而是完全适配焊接工艺，页片的边缘都做了小尺寸的倒角处理，避免焊接操作时工人被锐边划伤，同时倒角结构也能让焊接熔池更好地贴合页片与箱体板材的连接位置，提升焊接连接的结构强度。支座部分采用U型折弯结构，相比平板式的支座，U型结构自身的抗形变能力更强，在箱门负重较大、长期开合的工况下，不容易出现支座变形导致的转轴轴线偏移。转轴的顶端做了翻边铆接处理，装配后转轴不会从轴套中滑出，不需要额外加装卡簧或者挡圈，减少了零件数量，降低了整体的装配成本。

　　从安装边界尺寸来看，这款铰链的支座总宽度适配箱体侧边25毫米的安装边距，焊接时支座的折弯边可以直接贴靠箱体的内侧翻边，实现快速定位，不需要额外做定位治具。活动页的长度适配箱门侧边40毫米的安装区域，焊接位置距离箱门边缘预留了3毫米的安全距离，避免焊接时焊渣飞溅到箱门的密封胶条安装位。铰链的最大开合角度可以达到120度，完全满足控制箱日常检修时的开门角度需求，不会因为开门角度过小导致检修时工具进出、元器件更换操作受阻。轴套的长度设计为18毫米，与转轴的接触长度足够，在箱门自重5公斤以内的工况下，长期使用不会出现轴套磨损过快导致的箱门晃动问题。页片的板材厚度选用2.5毫米的冷轧钢，在保证结构强度的同时，不会因为页片过厚导致焊接时热量传导过快、焊接难度提升，也不会因为页片过薄导致焊接时容易焊穿板材。

　　在实际选型适配时，需要注意箱体板材的厚度如果超过3毫米，需要适当调整焊接电流参数，避免页片与箱体焊接时出现虚焊问题；如果是户外使用的箱体，焊接完成后需要在铰链的转轴位置涂抹少量润滑脂，提升长期户外使用的防锈能力，避免雨后转轴出现锈蚀卡滞。这款铰链的结构没有多余的复杂曲面，钣金折弯工序即可完成页片的加工，转轴采用标准圆钢车削加工即可，整体加工工艺简单，适合批量生产，在通用工业控制箱、小型设备防护门的配套场景中具备很高的适配性。
