工厂用水处理反渗透膜组集成装置

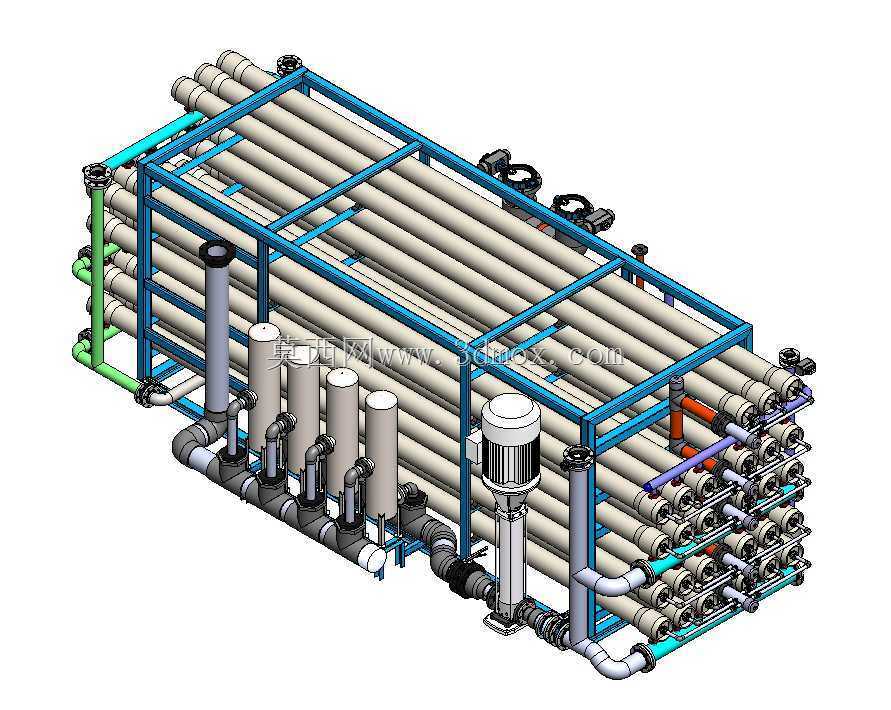

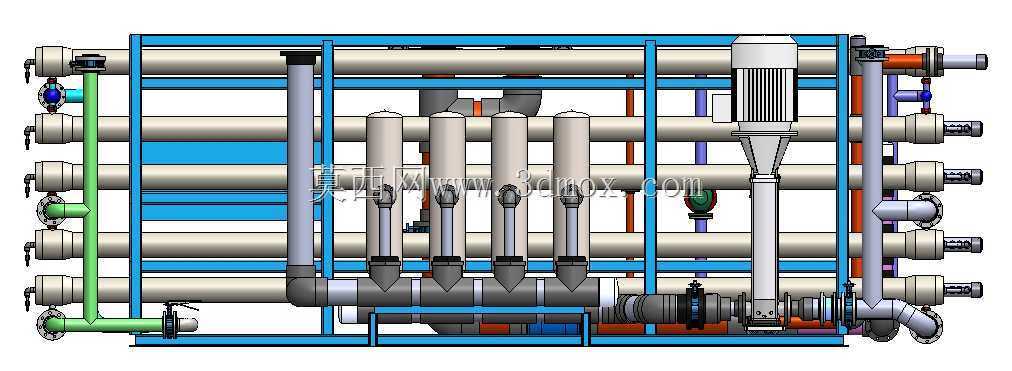

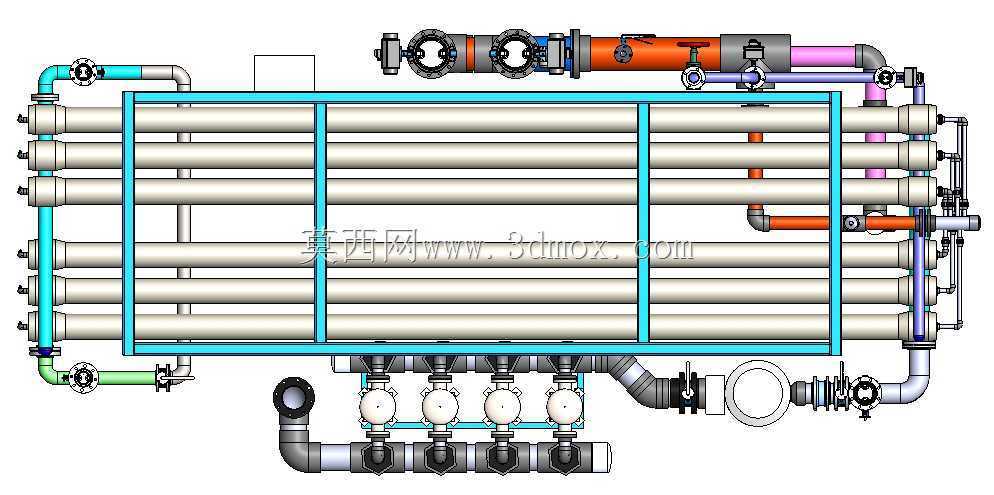

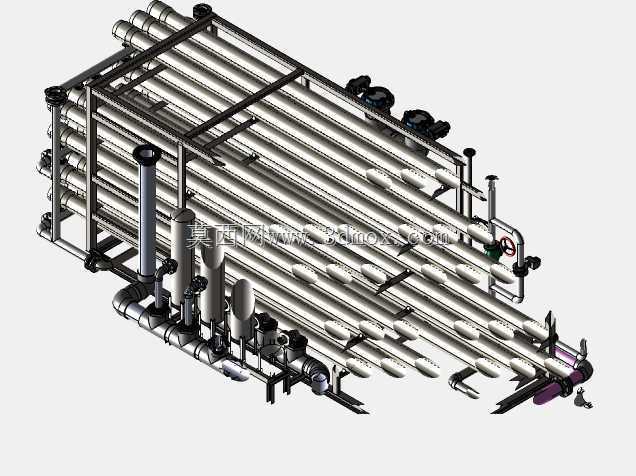

　　这套反渗透集成装置主要面向工业生产场景的制程用水制备环节，常见于电子制造、食品加工、制药、表面处理等对进水水质有明确要求的生产车间，承担原水深度脱盐、去除溶解性杂质与微生物的核心功能，是工业纯水制备流程里的核心处理单元。整套装置采用撬装式集成布局，将多支反渗透膜元件、进出水主管路、控制阀组、监测仪表、支撑框架全部整合在同一安装底座上，现场安装时仅需对接原水进水口、产水出水口、浓水排放口三组管路即可完成主体就位，大幅减少现场施工的管路焊接与装配工作量，也降低了现场安装出现管路错接、密封失效的概率。从结构设计逻辑来看，膜元件采用卧式平行排布方式，膜壳通过定制的U型管卡固定在多层型钢支撑框架上，每层膜壳的间距预留了充足的操作空间，

　　方便后期更换膜元件时的抽拉作业，也能避免管路排布过于紧凑导致的检修盲区。进出水主管路采用等径分流设计，每支膜壳的进水端都设置独立的流量调节阀门，可根据实际进水水质调整单支膜元件的进水流量，保证各膜元件的负荷均匀，避免出现局部膜元件因为流量过大提前污堵，或是流量过小导致浓差极化的问题。管路上集成的压力检测、流量检测点位直接对应膜组件的运行参数监测需求，进水端设置高压保护阀组，当进水压力超过膜元件额定承压范围时自动泄压，避免高压冲击损坏膜壳密封结构；产水端设置止回结构，防止设备停机时产水侧背压导致膜元件剥离损坏。支撑框架采用碳钢型材焊接后做防腐喷涂处理，底部设置可调式支撑脚，可根据现场地面平整度调整装置水平度，

　　避免因为基础不平导致膜壳受力不均产生渗漏。整套装置的管路走向遵循最短路径原则，减少不必要的弯头与变径结构，降低管路沿程压力损失，提升高压泵的运行效率，浓水侧设置调节阀与回流管路，可根据原水水质调整浓水回流比例，在保证产水水质达标的前提下提升水资源回收率。设计过程中充分考虑了设备的维护边界，所有阀门、仪表的操作位置都预留了不小于400mm的操作空间，膜元件抽拉方向没有任何结构遮挡，更换单支膜元件时无需拆卸周边其他管路部件。装置的整体安装尺寸适配标准工业厂房的设备通道宽度，可直接通过普通叉车完成转运就位，不需要额外拆解部件。从功能实现来看，原水经过前置预处理进入该装置后，在高压作用下通过反渗透膜片的筛分作用，将水中的溶解盐类、胶体、

　　有机物、微生物等杂质截留在浓水侧，透过膜片的纯水汇集到产水主管路输送至后续用水点，整套膜组的排布方式保证了水流在膜壳内的流态稳定，没有流动死区，减少污染物在膜表面的沉积概率。管路上的取样阀设置在每段膜组的产水端，可分段检测每段膜元件的脱盐率，快速定位出现性能衰减的膜元件，降低日常运维的排查难度。框架顶部设置的起吊吊点满足整体吊装的承重要求，转运时可直接通过吊点完成整体吊装，不会出现框架变形的问题。
