ifmPN7597带数显电子压力传感装置

　　在液压站、气动回路、小型流体输送管路的现场运维与设备配套场景里，压力检测点位的选型往往要兼顾安装空间、信号输出、现场读数的多重需求，这款带数显功能的电子压力传感装置，就是针对这类紧凑安装场景做的结构设计。从实际使用的角度看，这类传感装置不需要额外外接显示仪表，运维人员在设备巡检时可以直接在装置本体读取当前管路压力值，省去了拆接检测表、核对二次仪表数值的步骤，在设备调试阶段也能快速判断点位压力是否处于设计区间，不用往返控制柜查看采集数据。

　　从功能配置上看，这款装置支持0-1bar的低压检测区间，适配低压气动回路、静压液位检测、小流量流体管路的压力采集需求，输出端支持PNP/NPNIO链路的开关量信号，可直接接入设备的PLC输入点位，不需要额外配置信号转换模块，两路NC/NO可编程输出点可以分别设置压力阈值，一路用作超压报警触发，另一路可以直接联动电磁阀做通断控制，减少了中间继电器的配置数量，简化柜内接线的复杂度。本体集成的LED显示单元除了实时显示压力数值，还能通过背光颜色变化提示当前压力状态，正常区间显示常规背光，超出设定阈值时切换警示色，在光线不足的设备夹层、管路排布密集的区域也能快速识别异常点位。

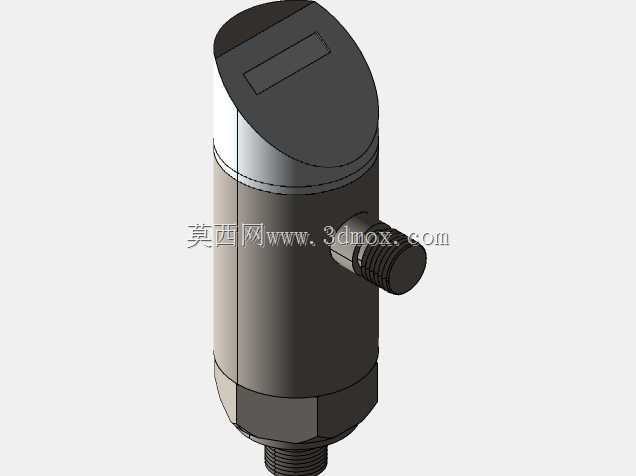

　　结构设计层面，这款传感装置采用圆柱型主体布局，上端椭圆端盖区域集成显示与按键操作区，侧置的电气接头采用外螺纹快插结构，接线时不需要旋转整个传感本体，只要对准接头旋紧锁帽即可完成接线，避免安装时拧动本体导致的密封螺纹松动问题。下端的G1/4外螺纹过程连接头是工业低压管路的通用接口规格，不需要额外做转接接头就能直接适配常规的内螺纹检测底座，安装时只要在螺纹处缠绕合适的密封带或者加装密封垫圈，就能达到IP67的防护等级，适配车间多尘、偶尔有切削液飞溅的安装环境，M12规格的电气接头也符合工业现场的通用接线标准，配套的预制线缆可以直接采购，不需要现场做接线端子压接。

　　安装边界上，这款装置的主体直径适配常规的压力传感器安装支架，在管路侧装、顶部垂直安装的场景下，本体的突出长度不会和周边的管路、阀件产生干涉，侧置的电气接头出线方向可以根据现场布线需求调整，不管是走线槽向下布线还是侧向沿管路布线，都能留出足够的线缆弯曲半径，不会因为线缆弯折角度过大导致接头处断线。显示区域的倾斜角度做了优化，在人员站立巡检的常规视角下，不需要刻意弯腰或者抬手就能清晰读取显示数值，操作按键设置在显示区域旁，调试时不用拆下装置就能完成输出阈值、复位参数的设置，减少了设备停机调试的时间。

　　从建模还原的角度看，这款装置的三维结构完整还原了本体的棱边倒角、接头处的螺纹牙型、显示区域的凹陷边界、端盖的分型线条，在做设备整体装配建模时，可以直接将这个模型装配到管路的检测点位，核对安装空间是否足够，提前排查周边阀件、管线和传感本体的干涉问题，也能用来做设备操作培训的可视化演示素材，让运维人员提前熟悉装置的安装位置、操作区域位置，减少现场安装调试的出错概率。在低压流体设备、小型气动工作站、实验室流体试验台的设计中，这类集成显示的压力传感装置可以减少外置仪表的安装空间，让设备整体的布局更紧凑，同时兼顾现场读数和远程信号采集的需求，不需要在两种检测方案之间做取舍。
