1又1/4英寸双活接塑料球阀结构设计

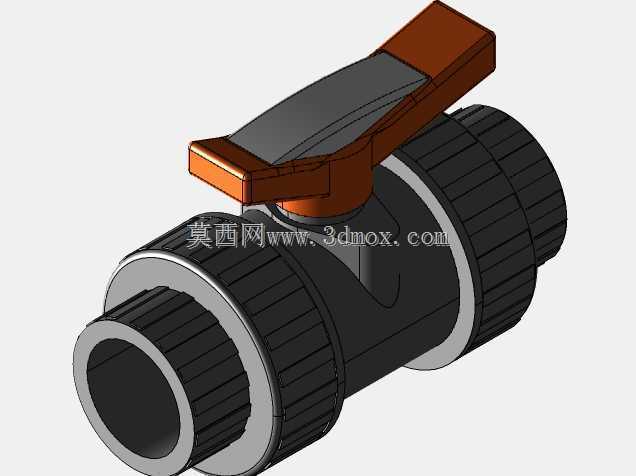

　　在民用给排水、小型化工流体输送、实验室纯水系统、农用灌溉支路等场景里，小通径的塑料球阀一直是管路通断控制的高性价比选择，这款1又1/4英寸规格的球阀，刚好适配公称通径DN32的塑料管路，在户内供水支路、小型水处理设备的管路排布、泳池循环水支路、化工试剂低压输送管路中都有广泛的应用空间。不同于金属球阀的厚重结构，这款球阀采用UPVC材质作为主体外壳，本身具备优秀的耐弱酸弱碱腐蚀能力，重量仅为同通径铜球阀的五分之一左右，安装时不需要额外的吊装辅助，单人即可完成管路对接作业。从结构设计来看，这款球阀采用双活接的连接形式，两端的带防滑棱的锁紧接头可以独立旋转，安装时不需要转动整段管路或者阀体本身，

　　只需要将两端接头对准管路的粘接端涂好PVC专用胶，待胶水固化后再将活接螺母旋紧在阀体上即可，这种设计极大降低了狭小空间内的管路安装难度，也方便后期维护时不需要切割管路就能直接拆下阀体更换密封件或者整阀。阀体的流道采用全通径设计，球体的通孔直径和管路通径基本保持一致，流体通过时的压损非常小，不会出现明显的节流效应，在输送含有微小固体颗粒的流体时，也不容易出现颗粒卡涩球体的问题，相比缩径球阀，全通径结构在需要通球吹扫的管路场景里也能适配。手柄部分采用加长的杠杆式设计，手柄表面做了防滑的弧度处理，开关操作时的力臂更长，只需要很小的操作力就能完成90度的开关动作，手柄和阀杆的连接采用扁方定位结构，不会出现长期使用后手柄打滑空转的问题，

　　手柄上的标识块可以直观显示阀门的开关状态，当手柄和管路方向平行时为全开状态，垂直时为全关状态，现场巡检时不需要凑近阀体就能快速判断阀门状态。密封结构上，球体两侧采用软质密封阀座，和光滑的塑料球体表面贴合度很高，低压工况下的密封性能可靠，不会出现渗漏问题，阀杆部分采用多重O型圈密封，避免阀杆位置出现外漏，同时阀杆设置了防吹出结构，即使在管路带压的情况下操作，阀杆也不会被内部压力顶出造成安全事故。从安装边界来看，这款球阀的整体长度控制在130毫米左右，两端活接接头的外径适配标准DN32 PVC管材的粘接尺寸，阀体最大外径为62毫米，手柄全开状态下的总高度为105毫米，安装时需要在手柄操作侧预留至少50毫米的操作空间，

　　避免手柄被周围的管路或者支架挡住无法完成开关动作。在实际选型应用中，这款球阀的适用工作压力不超过1.0MPa，工作温度范围在0到60摄氏度之间，不能用于高温蒸汽管路或者高压气体管路，在长期接触强氧化性试剂的场景下也需要提前做材质兼容性验证。建模过程中，对活接螺母的防滑棱做了等距阵列处理，每一条防滑棱的弧度都做了圆角过渡，避免安装旋紧时划伤操作人员的手部，球体的表面做了光滑度处理，模拟实际加工后的抛光效果，保证密封面的贴合精度，阀体两端的密封槽尺寸严格按照软密封的压缩比设计，既保证密封件有足够的压缩量实现密封，又不会因为压缩量过大导致开关力矩过大或者密封件过早老化失效。在小型水处理设备的集成设计中，这类小通径塑料球阀经常被布置在设备的进水口、出水口、滤罐的反冲洗支路、加药管路的通断位置，因为材质本身不会和水处理常用的絮凝剂、消毒剂发生反应，也不会析出有害物质影响水质，在民用直饮水设备中也能满足卫生要求。相比金属球阀，塑料球阀的内壁光滑度更高，流体通过时不容易结垢，长期使用后也不会出现锈渣脱落堵塞下游喷头或者精密滤芯的问题，在对水质洁净度有一定要求的管路场景中优势明显。建模时还充分考虑了实际装配的公差配合，活接螺母和阀体之间的螺纹配合预留了合理的间隙，方便实际生产中的装配，阀杆和阀体的配合孔也预留了密封件的安装槽尺寸，保证装配后阀杆转动灵活无卡涩。
