城市有轨电车停靠站台回程闸机结构设计

　　这套有轨电车回程站台闸机的三维结构，核心服务于城市有轨电车终点站的客流管控场景，在电车完成单程运营进入回程站台时，完成乘客的有序检票、通行引导与区域隔离，避免无票人员进入乘车管控区，同时匹配有轨电车地面站台的开放式布局特征，无需搭建封闭式站厅即可实现通行权限校验。从实际使用场景来看，这类闸机多部署在地面有轨电车的回程始发站台，紧邻电车停靠的上下客区域，单组设备对应一个通行通道，多组并排布设即可匹配不同客流规模的站台需求，高峰时段可满足单人快速通行的效率要求，平峰时段也能通过物理阻拦结构避免无关人员闯入轨道管控区域。

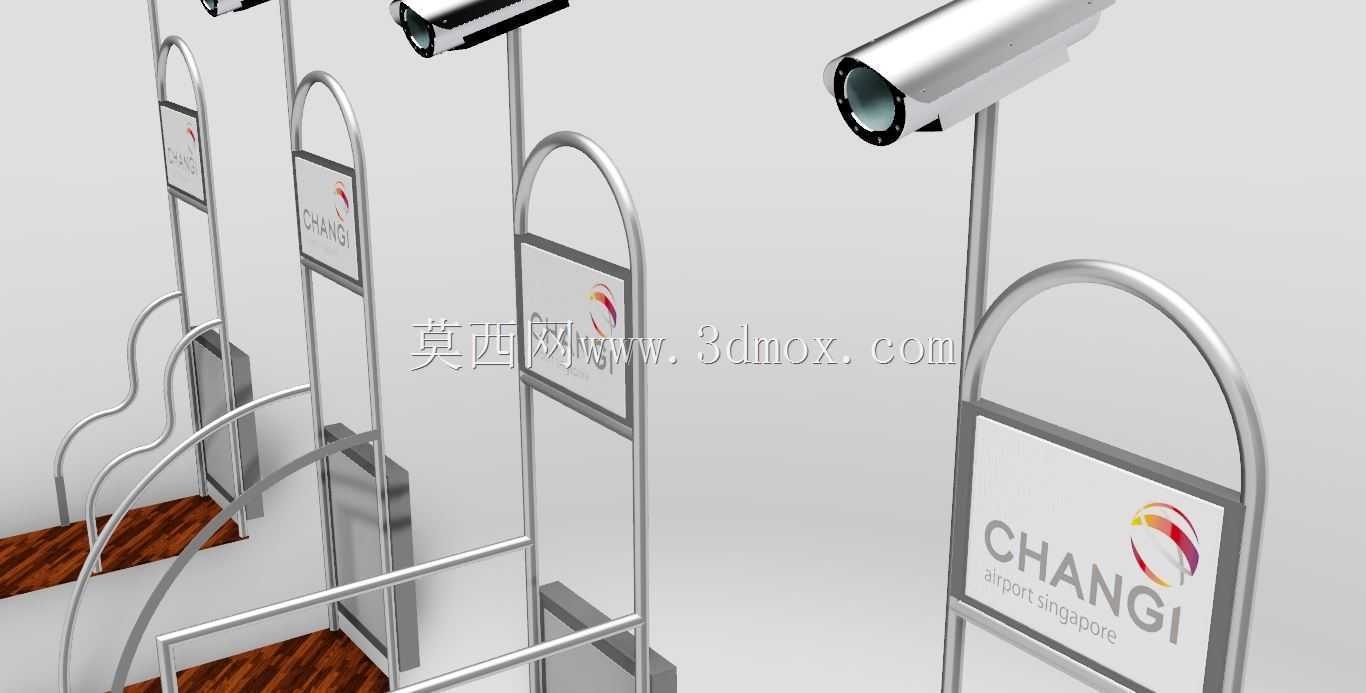

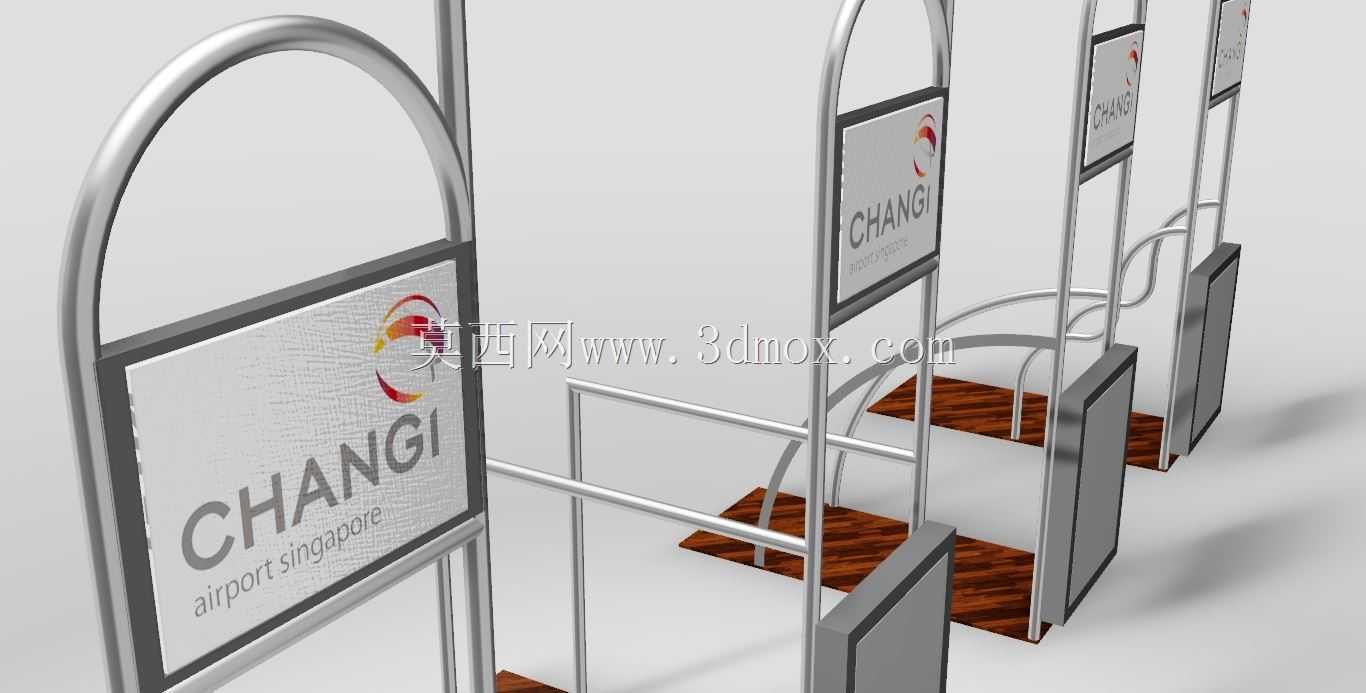

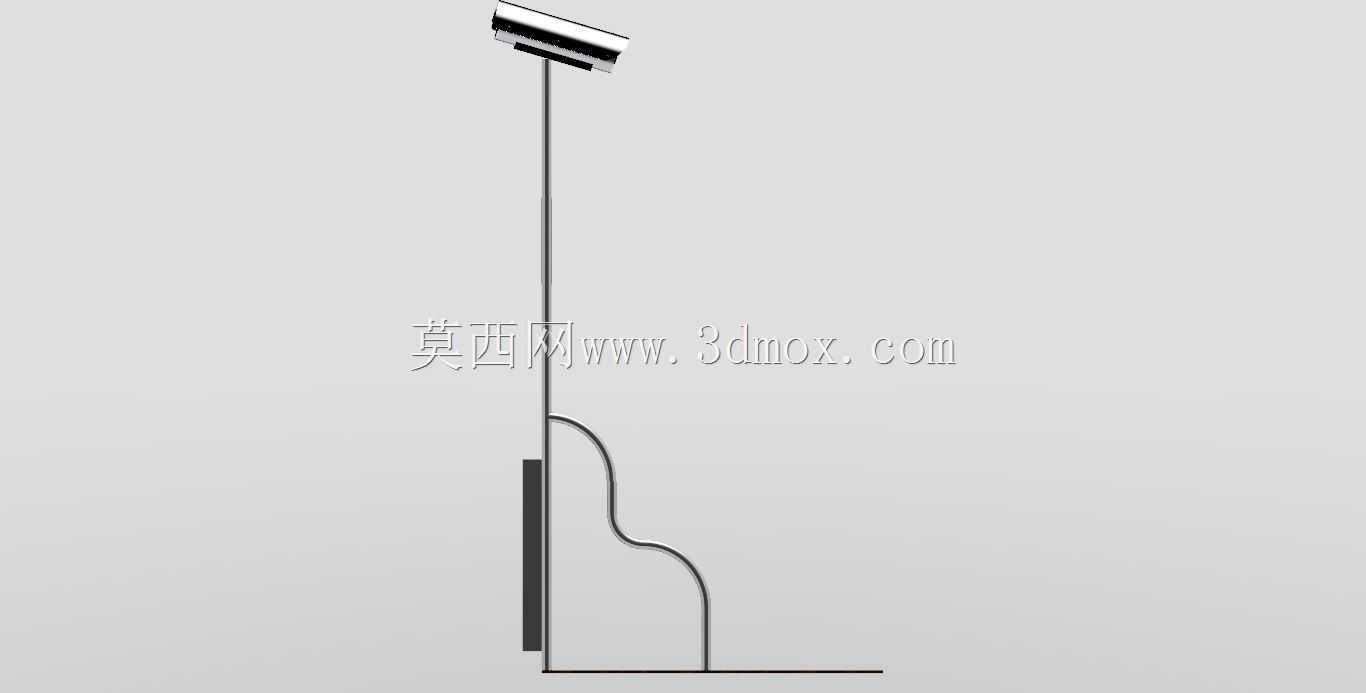

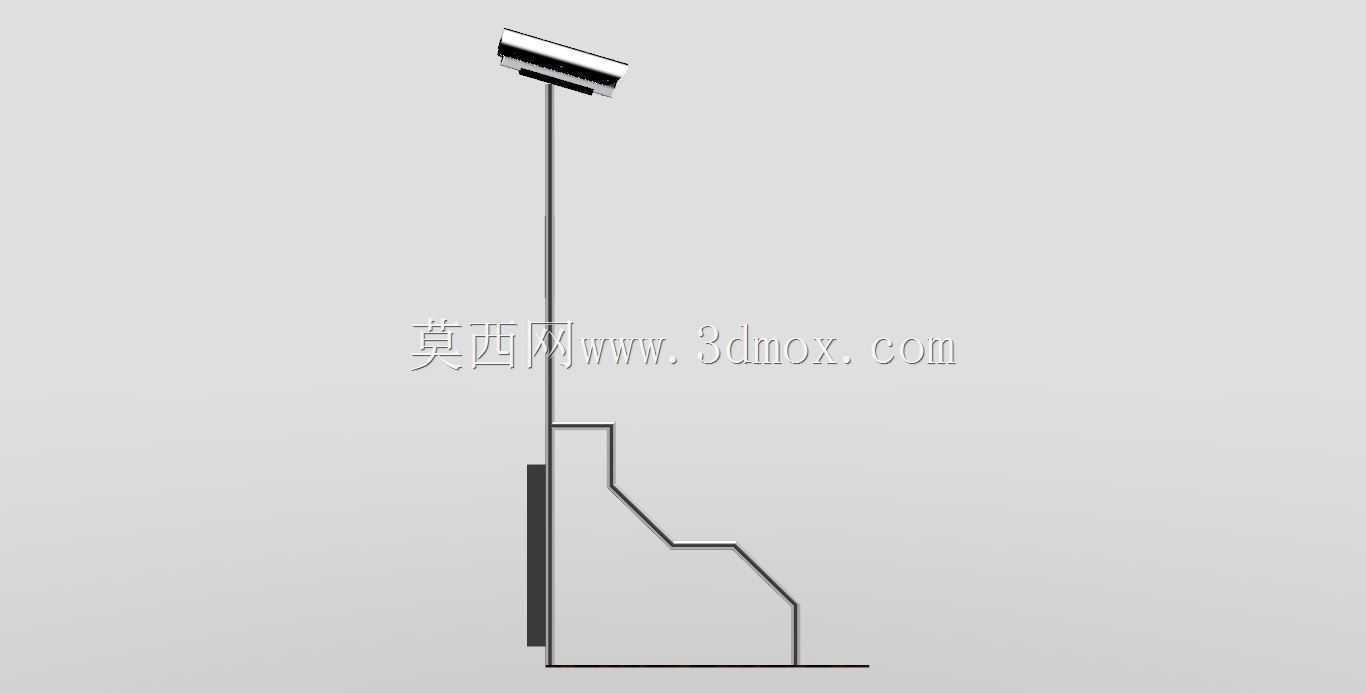

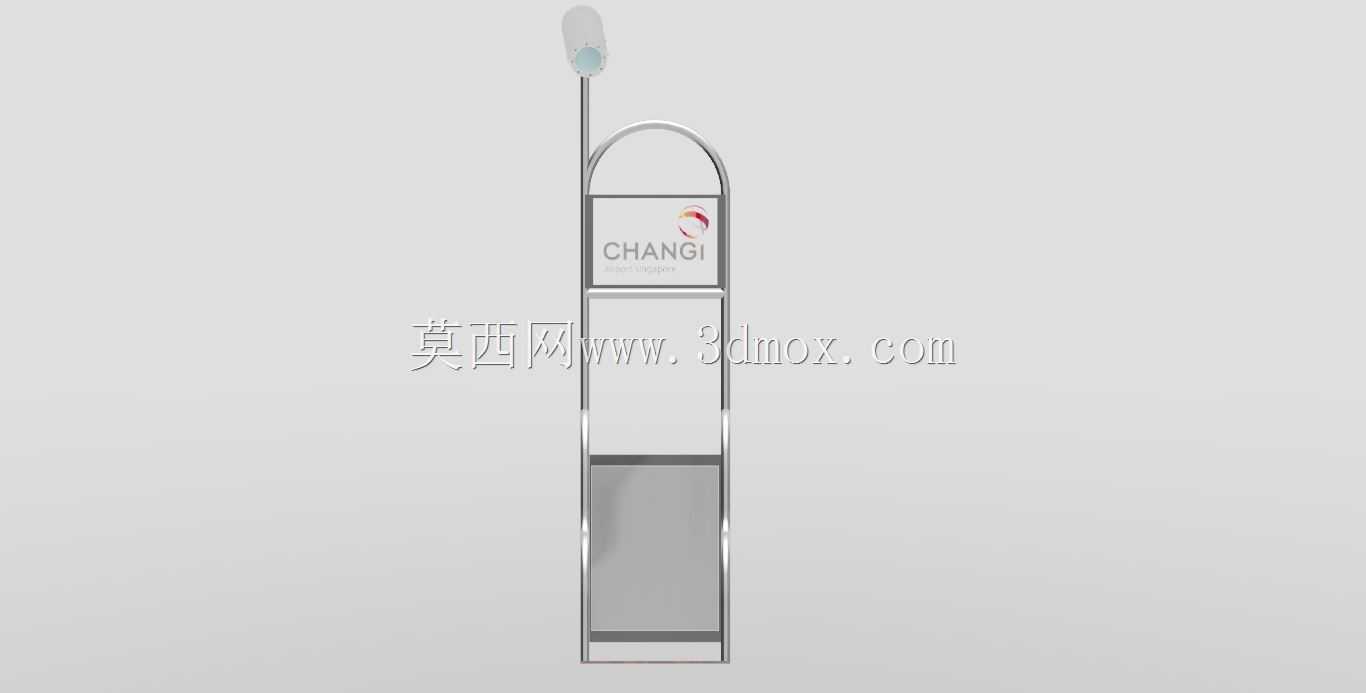

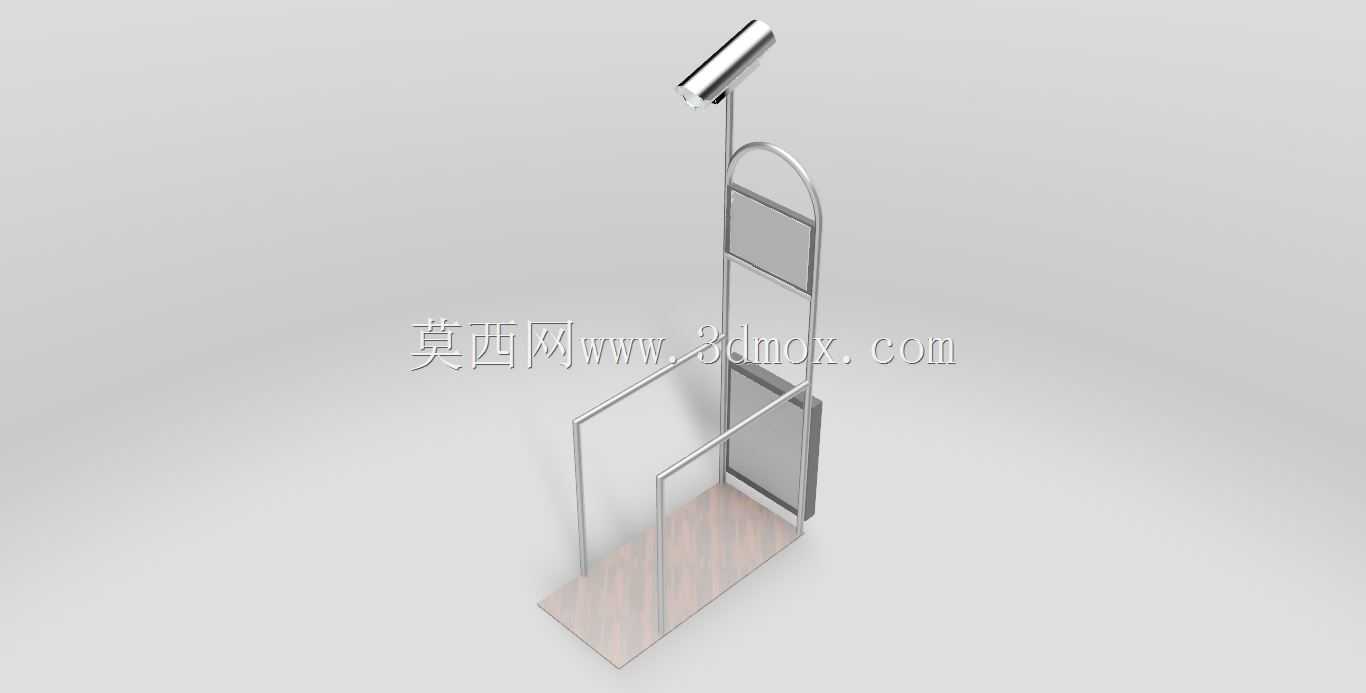

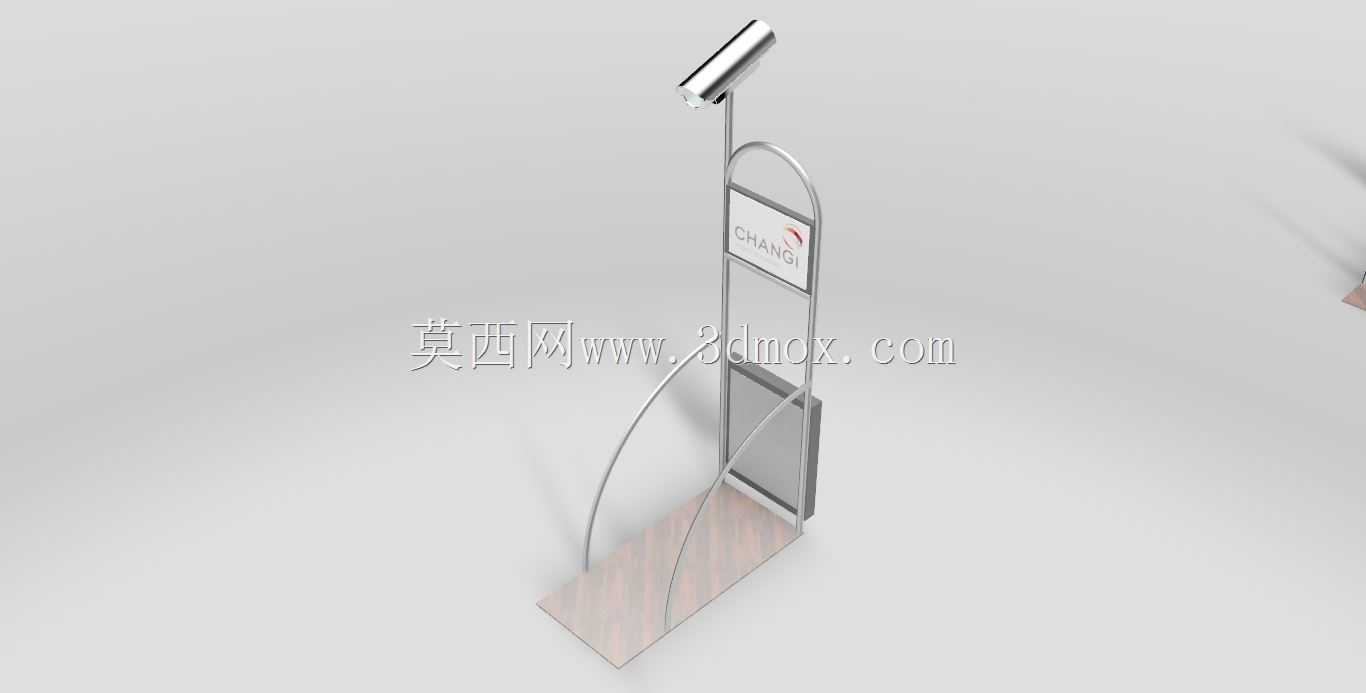

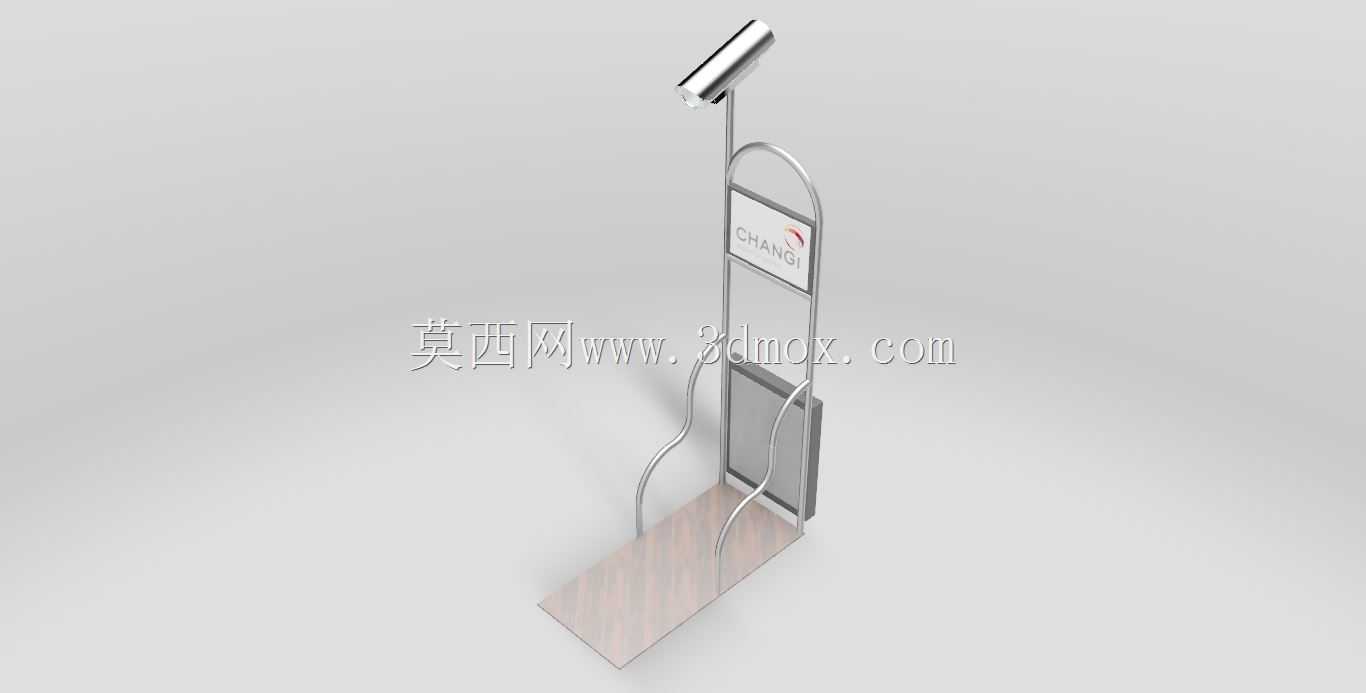

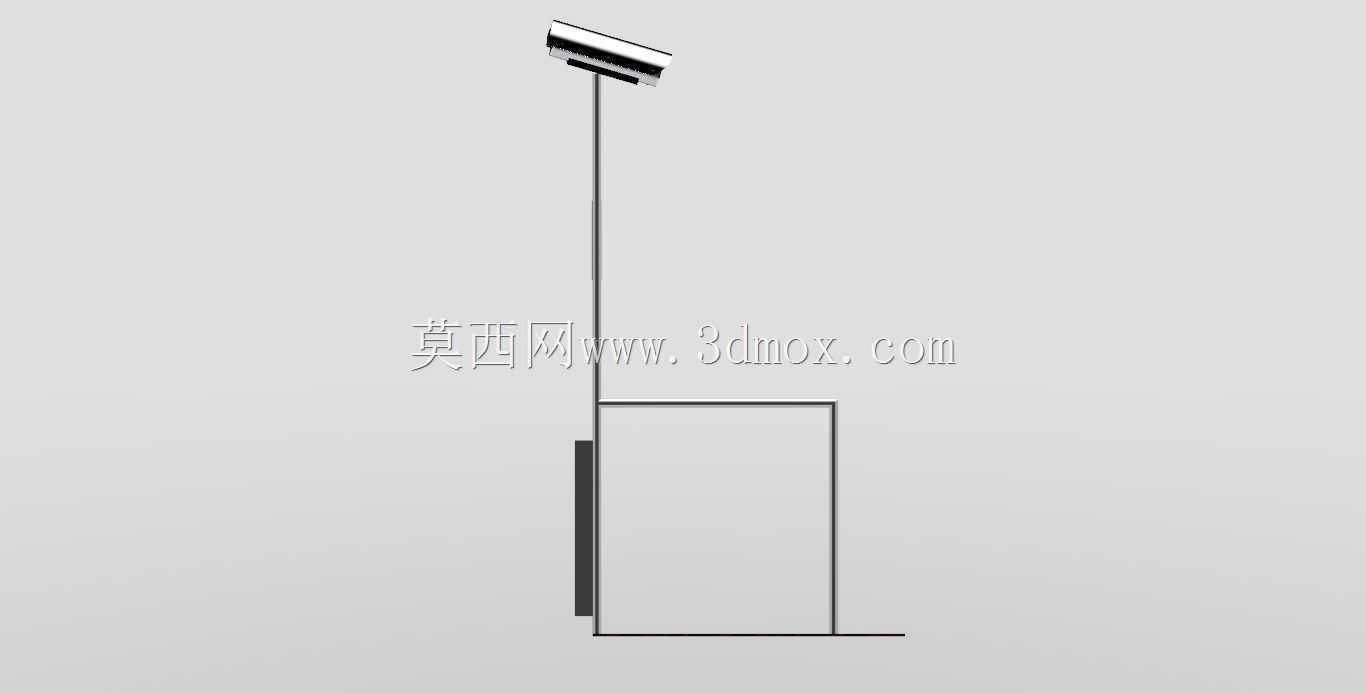

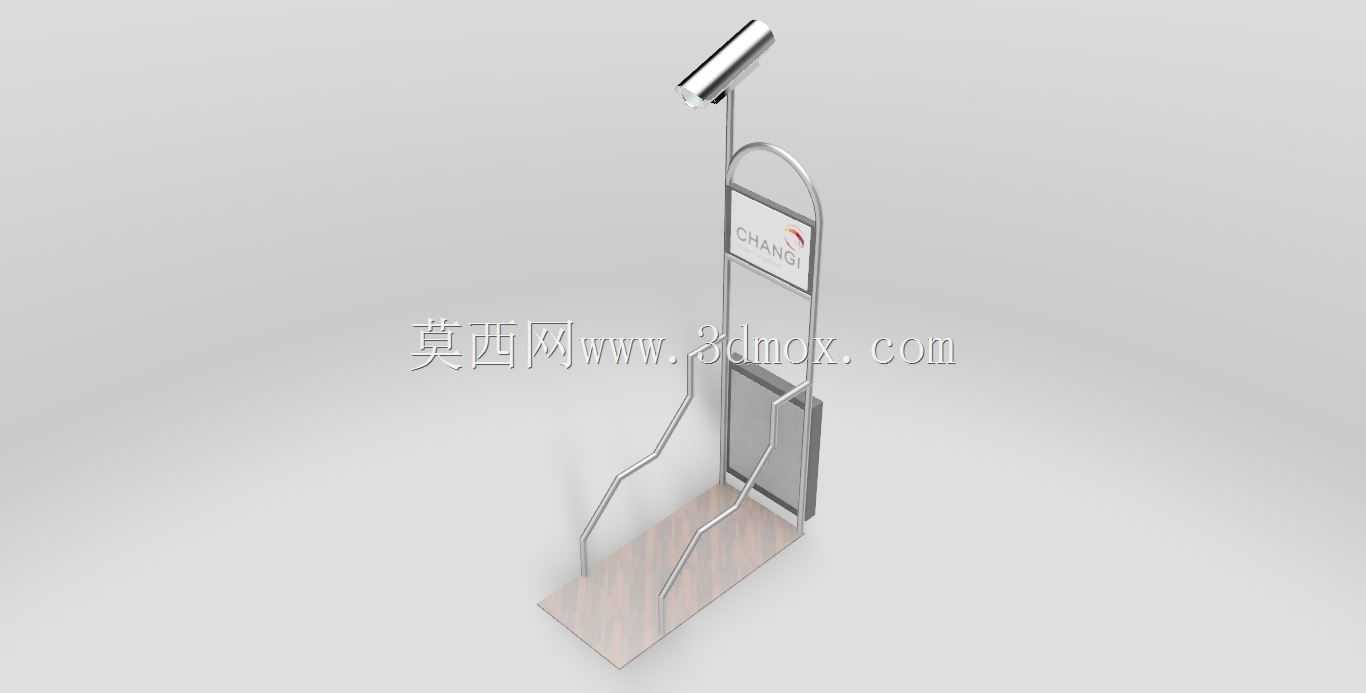

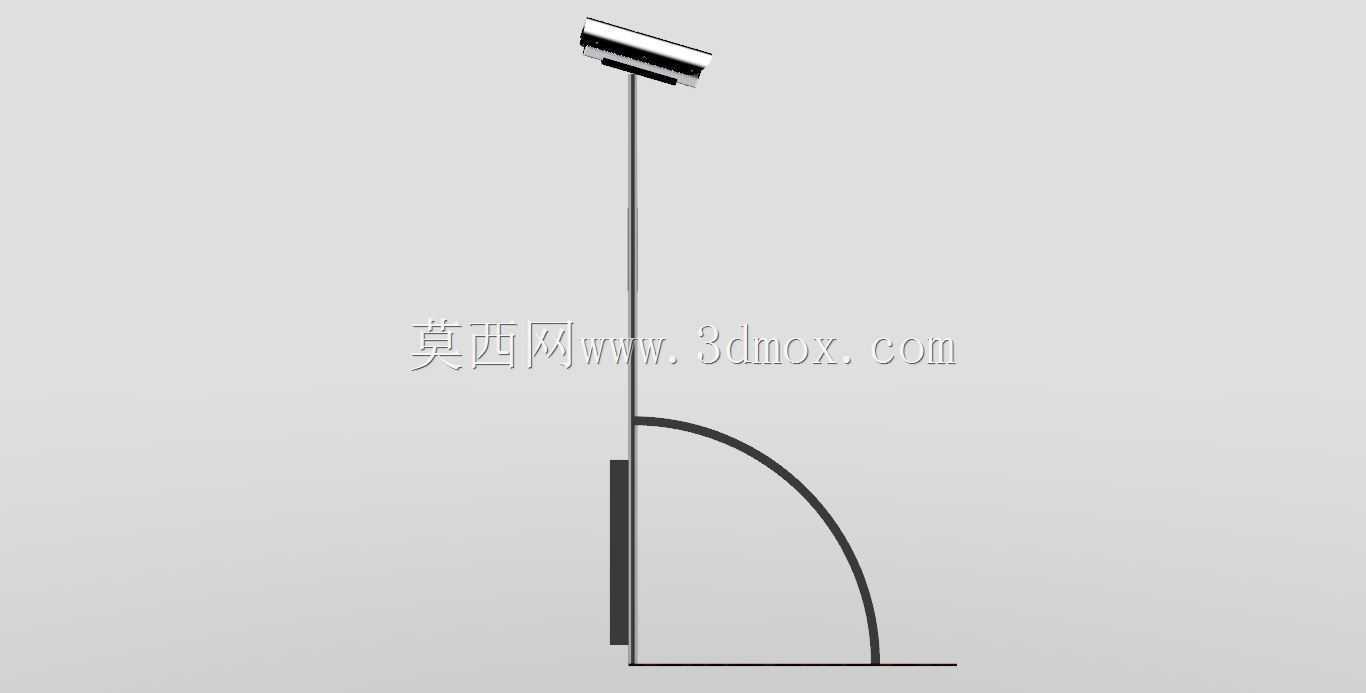

　　设备的功能特性围绕户外地面站台的使用需求做了针对性适配，整体采用立式金属框架结构，主支撑立柱采用薄壁不锈钢管材弯折成型，底部搭配仿木纹饰面的承重底座，底座通过膨胀螺栓与站台混凝土地面固定，安装时需保证底座平面与地面水平度偏差不超过2mm，避免闸机摆臂开合过程中出现卡滞。顶部集成的感应模组朝向通行方向倾斜15度安装，可覆盖1.2米至1.9米的身高识别区间，适配不同身高乘客的检票感应需求，感应模组外侧做了弧形防水罩结构，可应对雨天户外使用的防水要求，防护等级满足户外露天设备的基础使用标准。阻拦结构采用弧形摆臂设计，摆臂转动半径控制在450mm以内，开合过程中不会超出设备自身的安装边界，避免触碰通行乘客或站台边缘的其他设施，摆臂回落时与侧边立柱的贴合间隙控制在5mm以内，既不会出现夹手的安全隐患，也能避免人员从间隙钻越。

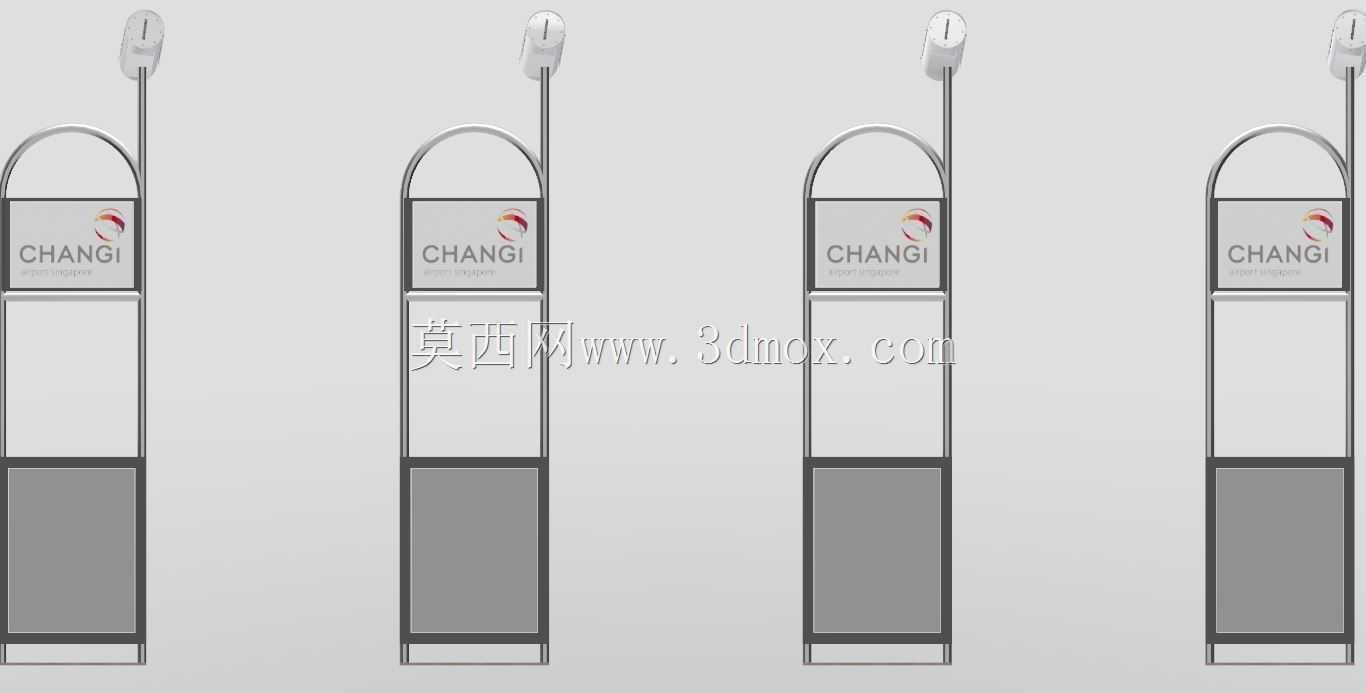

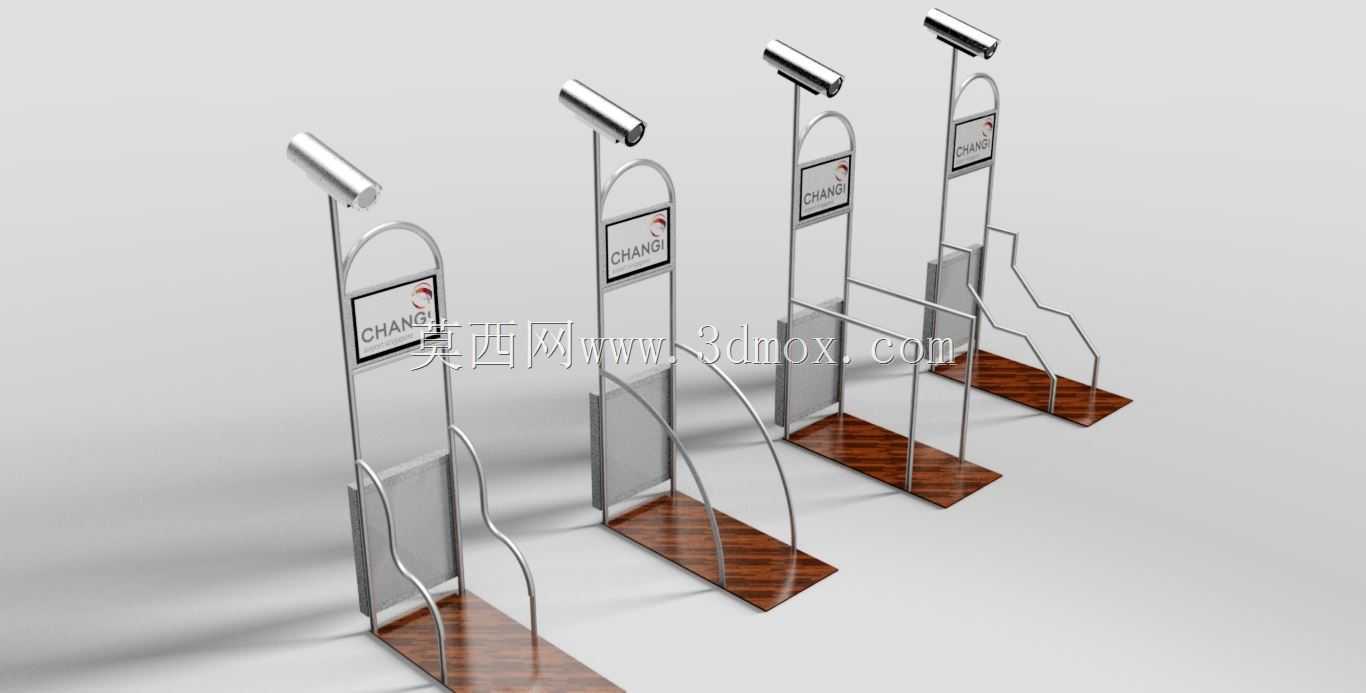

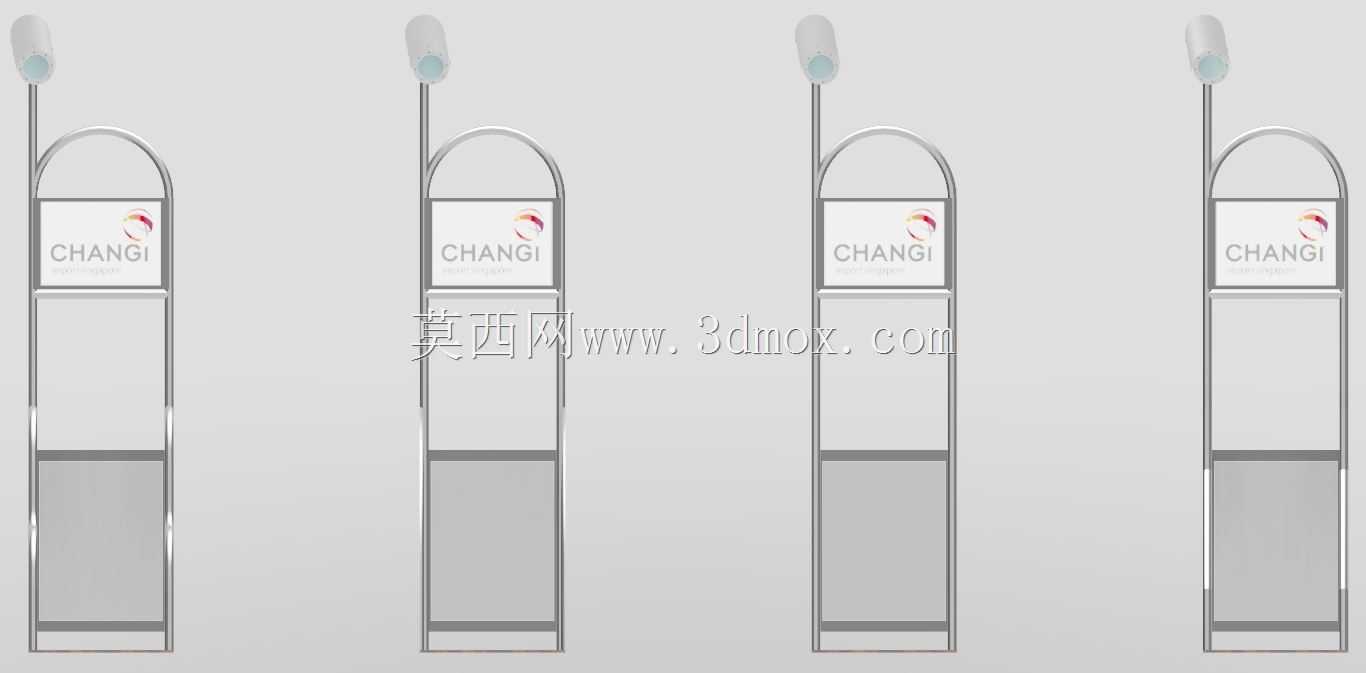

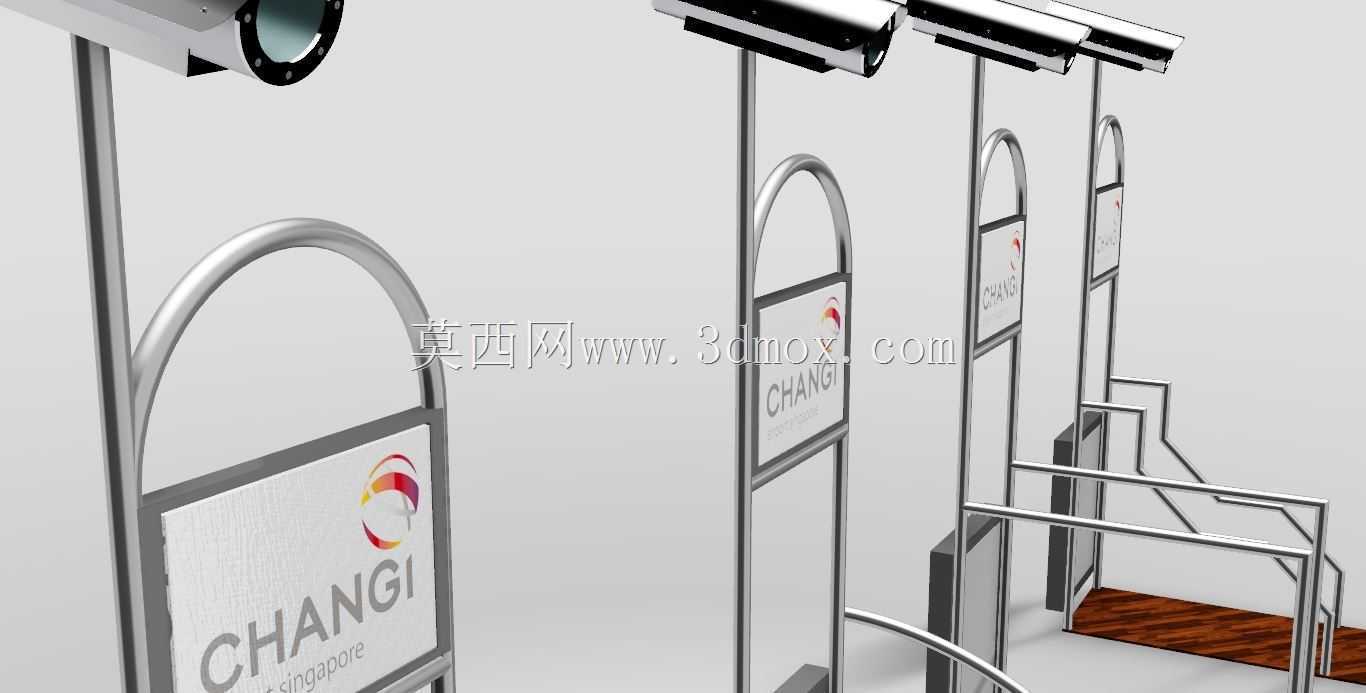

　　设计过程中优先考虑了户外设备的耐候性与维护便捷性，所有金属构件表面均做了拉丝钝化处理，可抵御沿海城市盐雾、北方冬季融雪剂腐蚀的影响，内部走线全部从立柱空腔内布设，外部无裸露线缆，避免人为破坏或自然老化带来的安全隐患。单组闸机的整体宽度控制在650mm，长度为1200mm，高度为1450mm，多组并排安装时相邻设备的中心间距保持在700mm，即可预留足够的通行空间，也不会造成站台面积的浪费。安装边界需注意，设备前方需预留至少1.5米的等候缓冲区，后方距离站台边缘的安全距离不小于800mm，避免乘客检票后直接踏入轨道区域。

　　从结构细节来看，摆臂的转动转轴内置在侧边立柱内部，采用阻尼缓冲结构，开合过程中无明显金属撞击声，开合速度控制在0.8秒每次，既满足快速通行的效率要求，也不会因为速度过快碰到通行人员。底座的承重结构采用3mm厚的钢板折弯焊接成型，表面覆盖的防滑饰面板与底座通过沉头螺丝固定，磨损后可单独拆卸更换，无需整体拆解设备。顶部的标识牌区域预留了通用安装位，可根据不同运营线路的需求粘贴线路标识、通行指引标识，无需额外改动主体结构。设备整体的受力结构经过校核，在承受100kg水平侧向推力时不会出现倾覆，立柱的抗弯强度满足户外大风天气下的使用要求，无需额外加装拉绳或支撑结构。

　　在实际布设时，可根据站台的客流走向调整闸机的感应方向，既可以单向通行管控，也可通过调整内部参数实现双向通行校验，适配不同站点的客流组织需求。设备底部的安装孔位采用长圆孔设计，现场安装时可根据地面预埋件的实际位置做±20mm的位置调整，降低现场施工的精度要求，提升安装效率。所有可拆卸部件的固定螺丝均采用通用内六角规格，日常维护时仅需常规工具即可完成部件更换，无需配备专用拆装设备。
