嵌入式弧形不锈钢暗装拉手结构设计

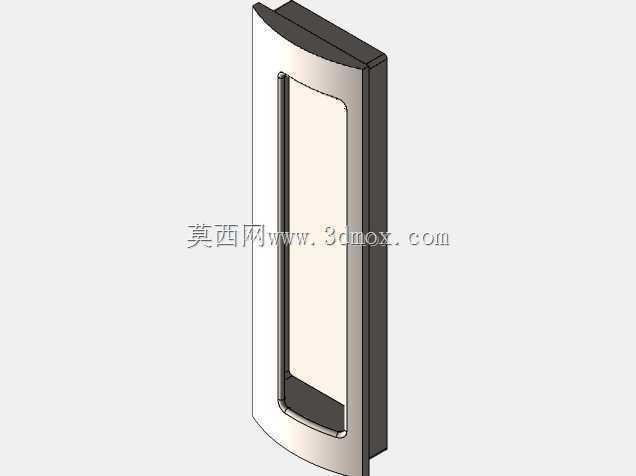

　　这款嵌入式不锈钢拉手主要面向洁净车间柜体、实验室设备舱门、商用厨电柜门、特种装备侧舱这类对安装面平整度有要求的应用场景，区别于外凸式明装拉手，其安装完成后与安装面基本齐平，不会在人员通行、设备转运过程中产生勾挂风险，尤其适合通道狭窄的设备排布场景，也能满足洁净区域无积尘死角的卫生要求。从功能实现逻辑来看，该拉手采用内凹式握持结构，无需额外突出握持位，人员操作时手指可探入内凹腔室完成施力，弧形的握持边缘做了圆角过渡处理，避免开合柜门时锐边割手，同时不锈钢材质的表面处理兼顾了耐腐蚀性与结构强度，在潮湿、有弱腐蚀介质的使用环境下也能长期保持结构稳定，不会出现镀层脱落、锈蚀卡滞的问题。设计阶段首先敲定了嵌入式安装的核心思路，

　　安装基座采用与安装面匹配的弧形轮廓，适配带弧面的舱门或柜体侧板，不需要额外对安装面做二次找平加工，基座侧边预留的安装孔位可适配M4规格的沉头螺丝，安装完成后螺丝头完全沉入基座沉孔内，不会破坏安装面的整体平整度。握持区的内凹深度经过反复校核，既保证成年男性手指可完全探入获得足够的施力空间，又控制了整体结构的厚度，避免占用过多柜体内部的安装空间，基座背部的限位凸台可在安装时与门板开孔边缘贴合，起到安装定位作用，不需要额外做定位治具就能快速完成装配对位。外形尺寸方面，整体纵向长度适配常见的300-400mm幅面的舱门，握持区的有效长度覆盖成年人手掌的握持宽度，横向安装边界控制在80mm以内，不会在门板上占用过大的开孔面积，

　　对门板本身的结构强度影响极小；基座的厚度适配15-20mm厚度的门板，安装时仅需在门板上开出对应轮廓的嵌装孔，将基座嵌入后从背部锁紧螺丝即可完成安装，不需要额外做焊接、粘接等不可逆加工，后期维护更换也十分便捷。结构细节上，握持区的内衬板与不锈钢基座采用卡扣加定位柱的连接方式，既避免了焊接带来的表面变形问题，也能在长期握持受力下不会出现衬板脱落的情况，衬板表面做了哑光处理，减少光线反射带来的视觉干扰，同时哑光表面不容易残留指纹与污渍，日常清洁仅需擦拭表面即可。弧形的外轮廓在安装到弧面舱门上时，能与舱门曲面保持连续的视觉过渡，不会出现明装拉手的突兀感，适配对外观整体性有要求的设备外观设计需求。受力结构上，

　　基座与门板接触的边缘做了加宽的承压边，开合柜门时的拉力会均匀分散到门板开孔周围的区域，不会因为应力集中导致门板开孔处出现开裂、变形的问题，经过反复的受力校核，该拉手可承受不低于150N的垂直拉力，满足常规设备舱门、柜门的开合受力需求，不会出现拉手脱落、变形的失效情况。针对不同的使用场景，该结构的安装边界预留了足够的调整余量，即使门板开孔存在±1mm的加工误差，也能通过基座背部的安装腰型孔完成对位安装，降低了门板加工的精度要求，适合批量生产装配场景下的公差适配。内凹腔室的底部做了微小的倾斜导流面，在清洁过程中进入腔室的液体可顺着导流面从底部的微小缝隙流出，不会在腔室内积留液体导致锈蚀或滋生细菌，这一细节设计尤其适配食品加工设备、医疗设备这类需要定期冲洗清洁的使用场景。
