带电子识别模块滑动式柜门锁具结构

　　这款滑动式锁组主要面向工业机柜、设备防护舱、实验室储物柜这类需要权限管控的封闭舱体场景，在常规机械锁止的基础上集成了电子识别模块，适配需要分级权限管理的设备运维场景，比如生产线旁的工具柜、电力通讯机柜、检测设备防护门这类日常需要频繁开关、同时要管控非授权人员开启的点位。从实际使用逻辑来看，这款锁的滑动式锁舌结构相比传统旋转锁舌，对安装面的平整度公差容忍度更高，不需要在门框位置加工深度较大的锁舌避让槽，对于薄板焊接的机柜、厚度1.2-2mm的冷轧钢板柜门适配性更好，安装时不需要额外在门板内侧加装加强衬板，仅需要按照开孔尺寸在门板上铣出对应矩形安装孔，从外侧将锁体嵌入后用背面的卡扣或者固定片锁紧即可，安装工序比传统转舌锁减少两道，适合批量设备装配时提升工位效率。

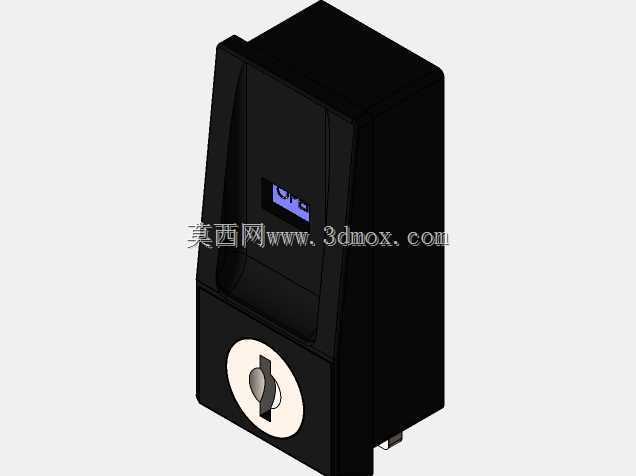

　　设计层面上，锁体主体采用长方体一体化外壳结构，外壳边缘做了小尺寸倒角处理，避免安装后边缘锐边划伤操作人员，正面上部预留了电子识别模块的显示窗口，日常使用时可以通过窗口的状态提示判断锁具是否处于解锁状态，下部保留了传统机械锁芯结构，作为电子模块故障时的应急开启通道，这种双通路的锁止逻辑是工业级锁具的典型设计，避免单一解锁方式失效后舱门无法开启影响设备运维。滑动锁组的锁舌采用横向滑移的运动轨迹，锁止时锁舌伸出卡入门框的锁扣槽内，解锁时锁舌回缩至锁体内部，整个运动行程控制在12mm以内，不会出现传统旋转锁舌转动时剐蹭柜内线缆或者元器件的问题，对于内部布线密集的通讯机柜、电气控制柜来说，这个设计细节能避免锁具动作时损伤内部线路，降低后期运维的故障隐患。

　　从安装边界来看，锁体整体嵌入门板后的突出高度控制在18mm以内，不会因为锁体外凸过多影响通道通行，也避免设备搬运过程中锁体外凸部位被磕碰损坏，锁体背面的接线端子采用快插式结构，电子模块的供电和信号接线不需要焊接，直接对应线序插入即可，现场装配时不需要专业电工配合，结构装配人员就能完成整套锁具的安装接线。锁体的机械锁芯部分采用铜质锁芯搭配弹子结构，应急钥匙的互开率控制在千分之三以内，满足常规工业场景的安全管控要求，电子识别模块的感应区域做了凹陷式设计，操作人员刷卡或者识别的时候不需要精准对准，只要将识别介质靠近凹陷区域10mm范围内就能完成识别解锁，适合戴劳保手套操作的车间场景，不需要摘下手套就能完成开门动作。

　　在结构强度设计上，锁体外壳采用增强尼龙加玻纤的材质，相比全金属锁体重量降低40%，同时抗冲击性能满足GB/T 17466的要求，10J的冲击能量下不会出现壳体开裂或者锁止失效的问题，锁舌部分采用锌合金压铸成型，表面做镀锌钝化处理，锁止状态下能承受800N的横向拉力不会出现变形滑脱，满足工业机柜的防暴力开启要求。滑动机构的内部导轨采用POM材质的自润滑滑块，长期往复滑动不需要额外加注润滑脂，在-20℃到60℃的工作温度范围内都能保持顺畅的滑动手感，不会因为低温出现卡滞、高温出现形变的问题，适配户外机柜、低温车间这类特殊使用场景。

　　实际选型时需要注意，这款锁具适配的门板厚度范围在1mm到3mm之间，如果是更厚的门板需要更换加长的固定卡扣，锁体安装孔的中心距离门板边缘建议预留至少25mm的距离，避免锁体安装后和门框的密封胶条出现位置干涉，电子模块的供电采用直流12V-24V宽电压设计，能直接对接设备内部的现有控制电源，不需要额外配置独立的供电模块，信号输出端可以对接设备的门禁控制系统，实现开门状态的远程监控，方便运维人员实时掌握舱门的开闭状态。
