实验室立式双面紧急冲淋洗眼装置

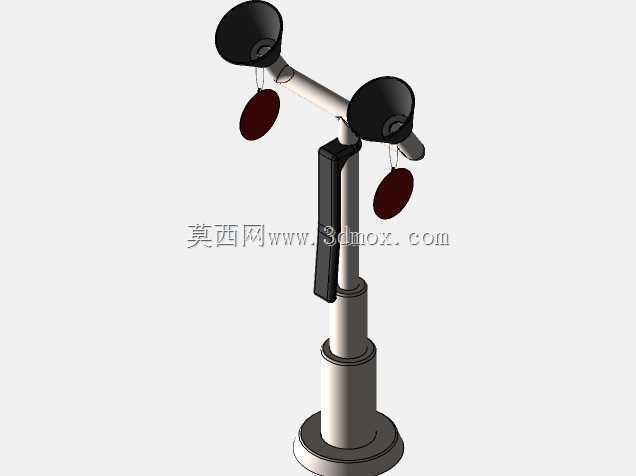

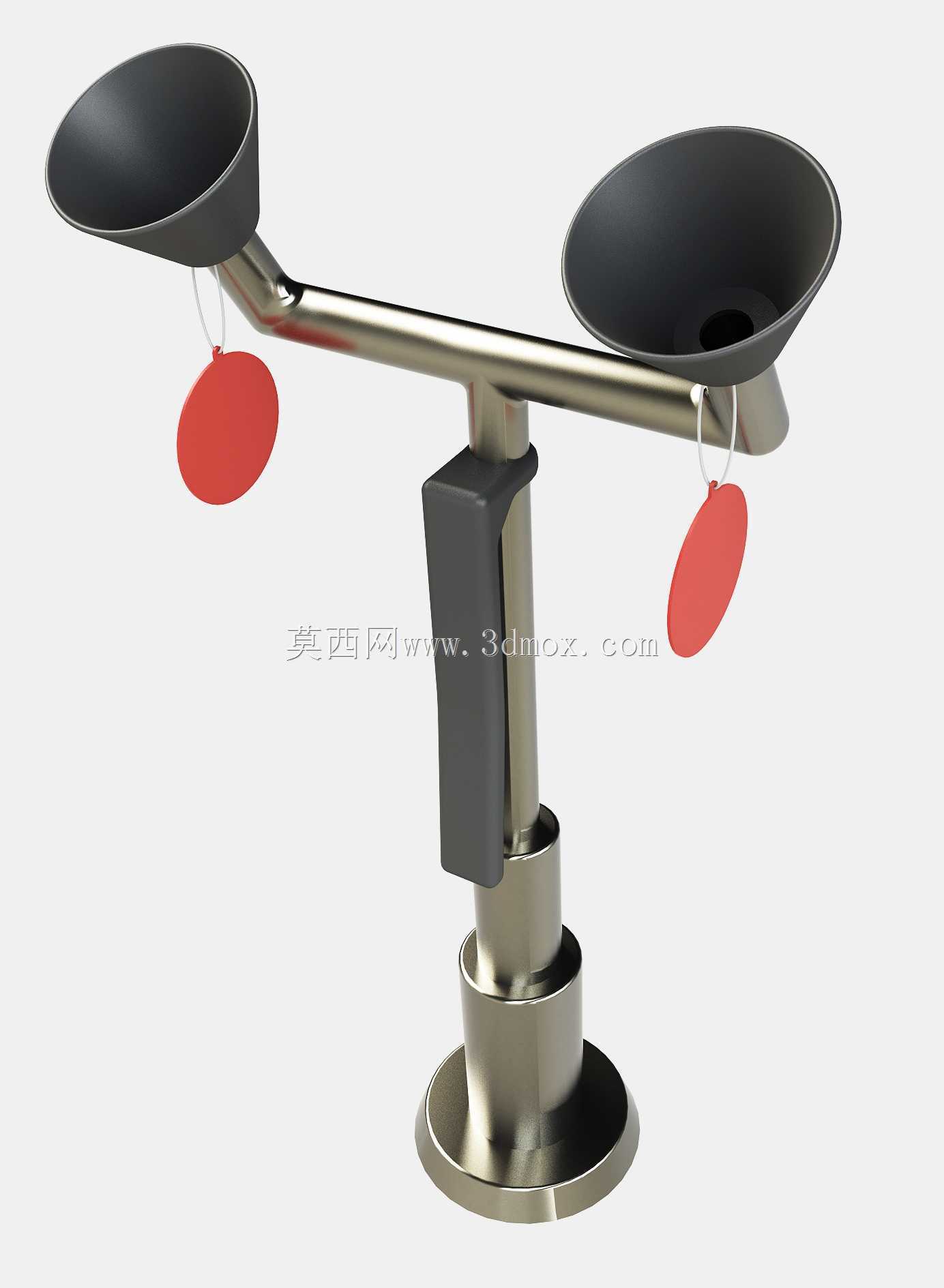

　　在化工、生物、理化实验室以及存在腐蚀性化学品飞溅风险的生产车间内，应急洗眼装置是强制配置的个体防护类设备，这套双面结构的紧急洗眼装置，主要针对作业现场可能出现的眼部、面部化学灼伤风险设计，可在意外发生的第一时间为伤者提供持续的冲洗水流，降低化学品对眼部组织的伤害程度。从结构设计来看，该装置采用立式立柱安装形式，整体支撑结构采用等径金属立柱搭配底部圆形安装法兰，安装时可直接通过膨胀螺栓将法兰固定在平整的混凝土地面或者防滑地坪上，安装边界需要预留至少半径400mm的无遮挡操作空间，保证人员在紧急状态下无需避让周边设备即可快速到达操作位。立柱上部的出水悬臂采用倾斜角度设计，两个洗眼喷头分别朝向斜上方对称布置，可同时覆盖双人冲洗需求，

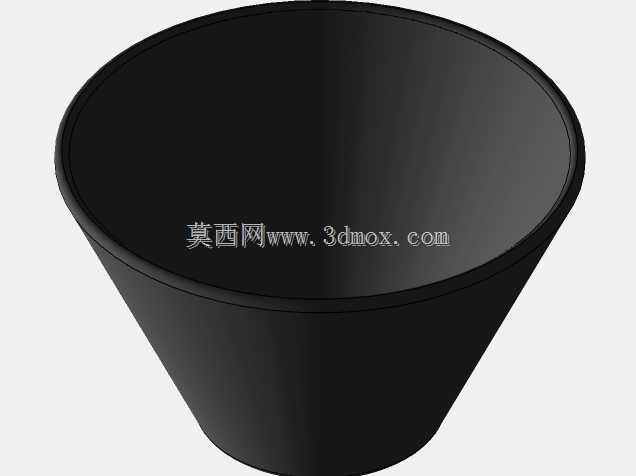

　　也可单人使用时调整面部角度实现双眼及面部大范围冲洗，每个喷头配套的防尘翻盖采用重力下垂式结构，日常状态下自然覆盖在喷头出水端，避免现场粉尘、杂物堵塞出水孔，当水流开启时，水压会自动顶开翻盖，无需人员手动操作，减少应急状态下的操作步骤。喷头出水端采用起泡缓流结构设计，出水水流呈柔和的发泡状水柱，不会因为水压过高对受伤的眼部组织造成二次冲击伤害，同时保证水流能够完整覆盖整个眼周区域，冲洗时水流不会四处飞溅造成二次污染。装置的控水开关采用立式拨杆结构，布置在立柱中部操作人员伸手可及的高度，拨杆表面做防滑纹理处理，即便操作人员佩戴防护手套或者视线受影响的状态下，也可以快速摸到开关并扳动开启，阀门采用大流量直通结构，

　　开启后可在1秒内达到额定出水流量，满足应急冲洗的响应速度要求。从建模细节来看，整个装置的管路连接部分都做了密封结构的还原，立柱与悬臂的连接位置采用旋转密封结构，可根据现场安装位置的实际布局，小范围调整悬臂的朝向，适配不同的工位布置需求，不会因为周边设备的遮挡影响使用。底部安装法兰上预留了四个均匀布置的螺栓安装孔，孔位间距符合常规应急安全设备的安装尺寸规范，可直接匹配市面上通用的安装固定配件，无需额外加工转接件。装置整体的外露金属部件都做了防腐涂层处理，可耐受常见的酸碱类气体腐蚀，适合在化工实验室、电镀车间、化学品仓储区等存在腐蚀性介质的环境中长期使用，不会因为环境腐蚀导致管路堵塞或者开关卡涩。在实际选型应用中，

　　这类双面洗眼装置通常布置在实验室主通道旁、化学品操作工位15米范围内的位置，保证人员在受伤后10秒内即可到达装置位置，安装时需要注意进水管道的通径不小于DN25，保证供水流量满足两个喷头同时出水的压力要求，进水压力维持在0.2MPa到0.4MPa之间，避免压力过低导致出水流量不足，或是压力过高造成水流飞溅。装置的喷头高度距离完成地面的高度控制在1050mm到1150mm之间，符合成年人站立时面部的平均高度，冲洗时人员无需过度弯腰或者仰头即可将面部对准水流，降低应急状态下的操作难度。建模过程中对装置的各个活动部件都做了装配约束还原，包括防尘翻盖的摆动角度、开关拨杆的转动行程、悬臂的旋转范围都和实际产品的活动边界保持一致，可直接用于安全培训的场景演示、车间布局的可视化排布，也可作为安全设施设计阶段的选型参考模型，帮助设计人员快速完成应急设施的布局校验，核对安装空间是否满足规范要求，避免后期施工出现位置冲突、空间不足的问题。
