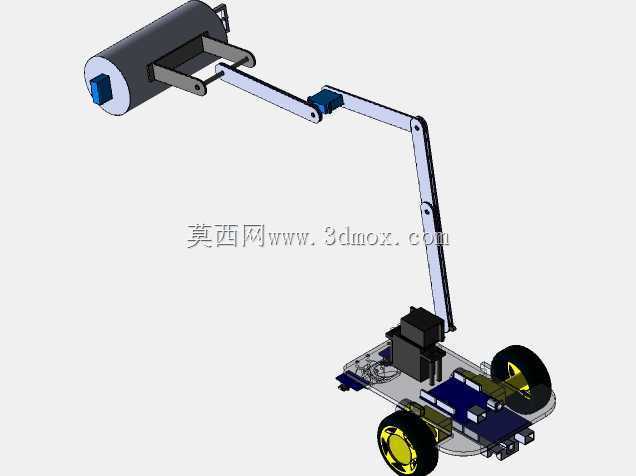

带拾球机械臂的Arduino循线移动机器人

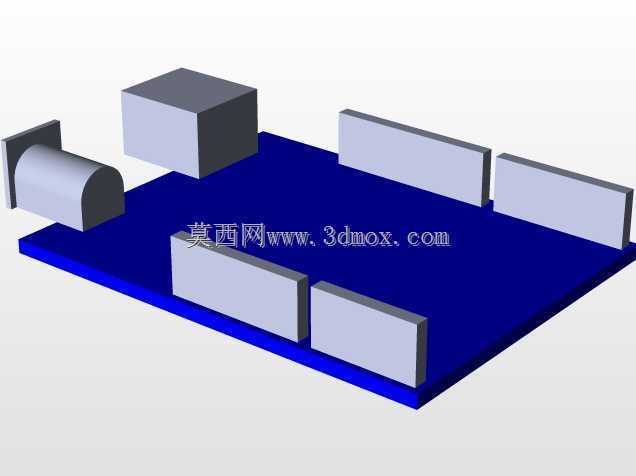

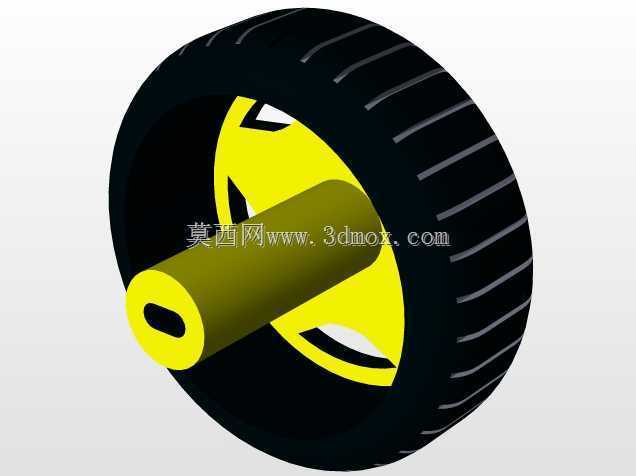

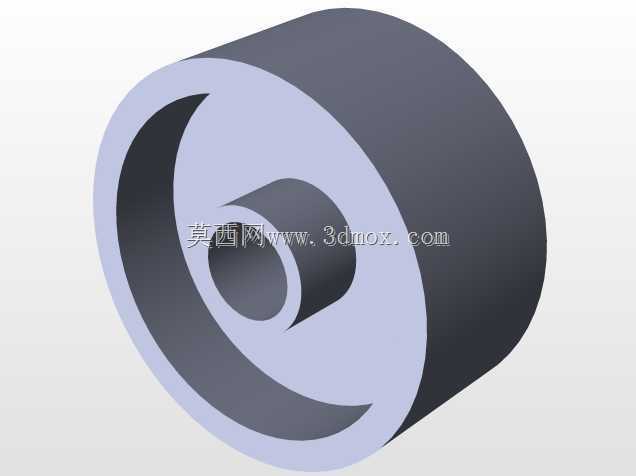

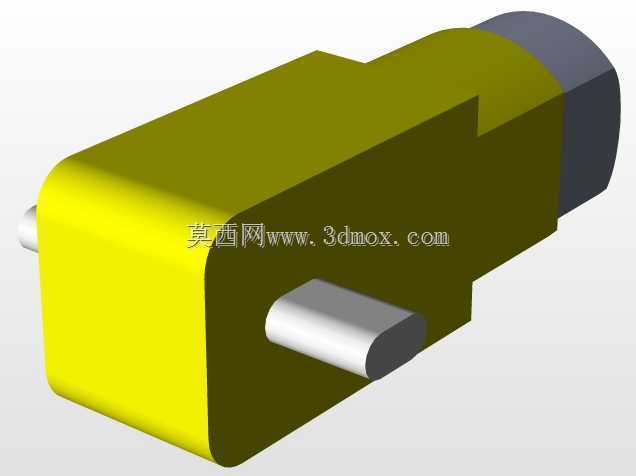

　　这款轮式移动作业平台的设计初衷，是面向高校工程实训、小型物料分拣演示场景开发的轻量化作业载体，区别于常规仅具备循线移动功能的教学机器人，其在移动底盘上方集成了多自由度拾捡机械臂，可在沿预设路径行进的过程中完成小型轻质物件的拾取、转运作业，拓展了移动机器人的实训演示边界。从结构布局来看，整机采用差速轮式移动底盘作为承载基础，底盘两侧布置大直径驱动轮，配合底盘前端的随动支撑结构，保证行进过程中的姿态稳定性，驱动轮采用轮毂电机直驱的布置形式，省去了复杂的传动链路，既压缩了底盘的纵向安装空间，也降低了传动环节的功率损耗，底盘上层预留了控制板、传感器模块、供电单元的安装位，所有电子元器件均采用沉台嵌入式安装，避免行进过程中走线剐蹭、

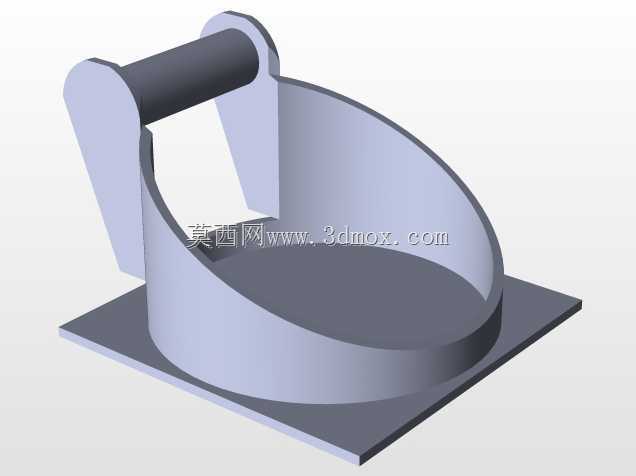

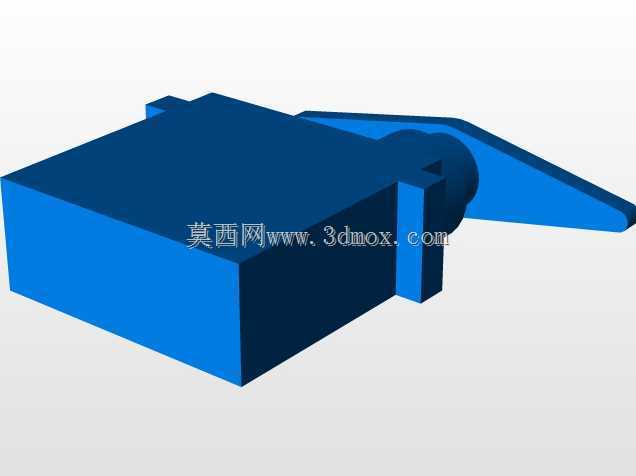

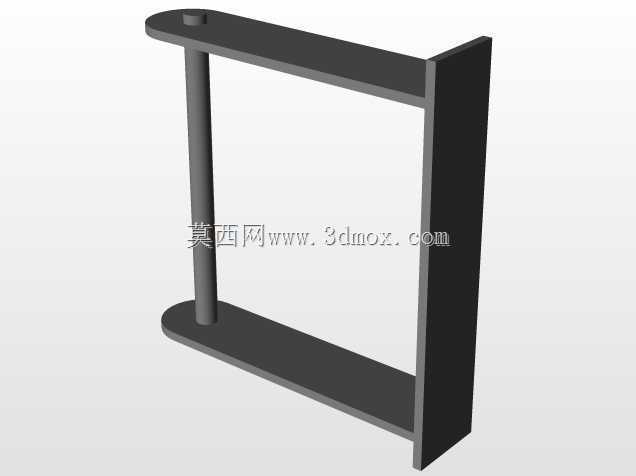

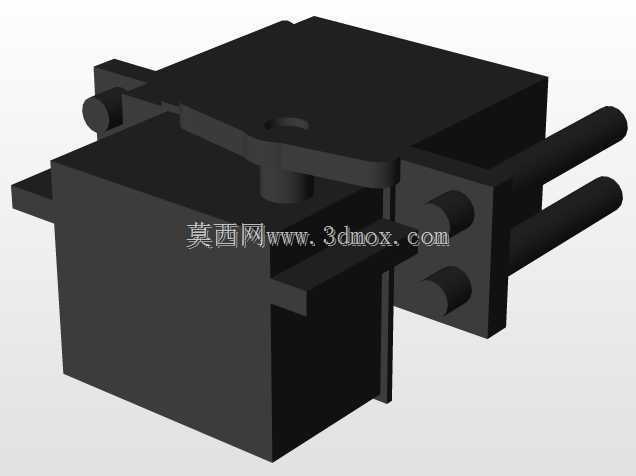

　　元器件磕碰的问题。机械臂部分采用多关节串联式结构，从底盘安装基座开始，依次设置腰转关节、大臂俯仰关节、小臂俯仰关节以及末端执行机构，各关节处采用舵机直接驱动的形式，关节铰接处配置自润滑衬套，减少反复转动过程中的磨损量，保证臂架动作的重复定位精度；臂架主体采用镂空式薄板拼接结构，在保证结构刚度满足拾捡负载要求的前提下，尽可能降低臂架自身重量，减少对底盘承载能力的要求，同时降低舵机的输出负载，延长驱动元件的使用寿命。末端执行机构采用开合式夹爪设计，夹爪内侧粘贴防滑缓冲垫层，可适配直径40mm左右的球形物件拾取，夹爪开合行程可通过舵机转角参数灵活调整，避免夹取力过大损伤物件、或是夹取力不足导致物件脱落的问题。

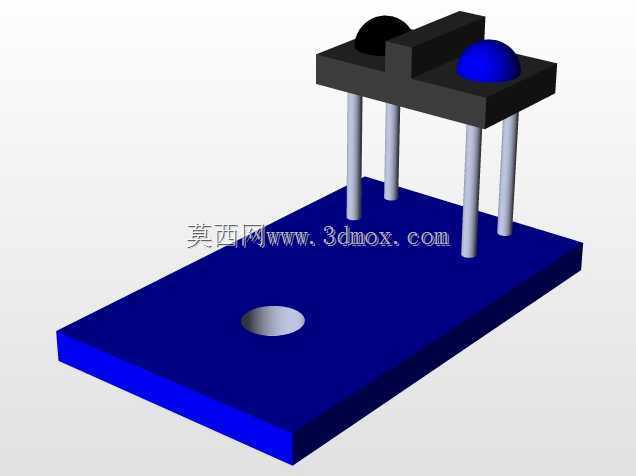

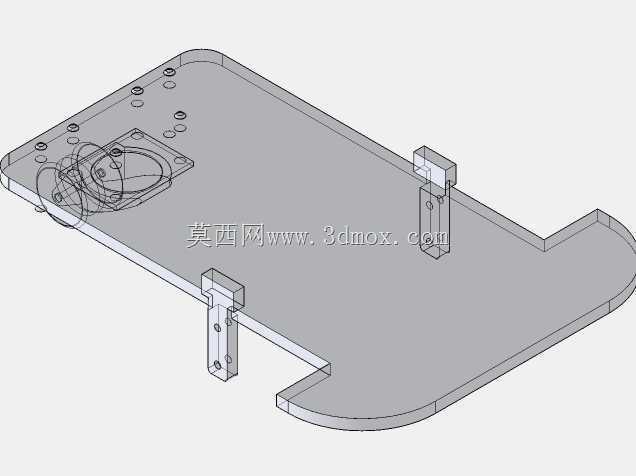

　　循线感知模块采用Trdt5000红外循线传感器，传感器阵列布置在底盘前端的下探安装支架上，安装高度距离地面10-15mm区间，可精准识别地面铺设的黑色循线标识，将路径偏移量信号传输至Arduino控制板，控制板通过差速算法调整两侧驱动轮的转速差，实现底盘沿预设路径的稳定跟踪，传感器阵列的排布间距经过反复调试，可适配15-25mm宽度的循线标识，在常规室内光照环境下不会出现信号误判的问题。从安装边界尺寸来看，整机在机械臂完全收拢状态下的纵向高度不超过350mm，底盘长宽尺寸控制在200mm*180mm区间，可在宽度不小于300mm的常规实训赛道内完成转向、行进动作，不会出现赛道边界剐蹭的问题；

　　机械臂完全展开后的水平作业半径可达280mm，可拾取距离底盘侧边250mm范围内的地面物件，拾捡作业时底盘无需反复调整停靠位置，即可覆盖赛道两侧的拾捡点位，大幅提升作业流程的顺畅度。在结构设计过程中，所有零部件的连接均采用标准紧固件，无特殊定制的异形连接件，方便实训过程中的拆装、调试与零部件替换，臂架与底盘的连接位置设置了可快速拆卸的锁紧结构，可根据实训需求快速更换不同形式的末端执行机构，拓展设备的应用场景；供电单元采用分层布置形式，大重量的电池模块布置在底盘底层的中心位置，降低整机的重心高度，避免机械臂伸展拾物时出现整机倾翻的问题，所有走线均沿臂架内侧的走线槽布置，避免臂架转动过程中出现线缆拉扯、缠绕的故障。这款设备除了基础的循线移动、拾球作业功能外，还可通过调整控制程序参数，实现路径定点停靠、臂架动作时序自定义等功能，可作为机械结构设计、嵌入式控制、机器人运动学教学的实物载体，帮助从业者理解移动机器人的底盘运动逻辑、多关节机械臂的运动范围校核、传感器布置位置对感知精度的影响等工程实际问题，在结构设计过程中，所有运动部件的活动间隙都经过公差匹配，既不会因为间隙过大导致臂架晃动，也不会因为间隙过小出现运动卡滞的问题，各关节的运动限位通过结构挡块与程序限位双重保护，避免舵机超程转动导致的结构损坏。
