ESP32可编程移动轮式机器人小车结构

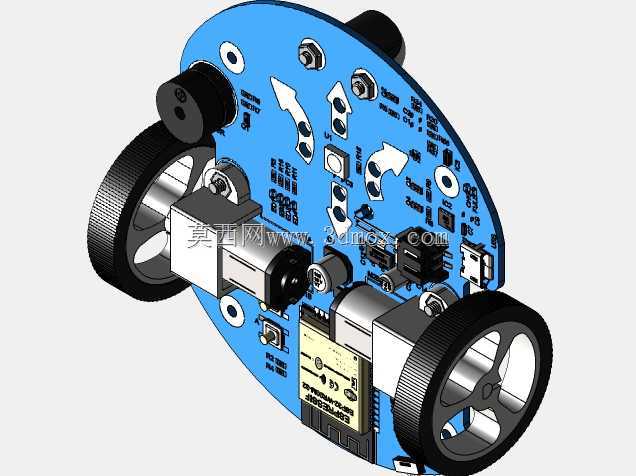

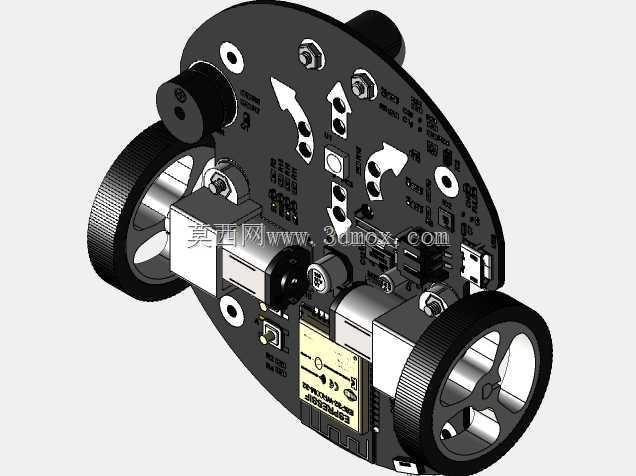

　　这款轮式移动载具采用双轮差速驱动架构，核心控制单元搭载ESP32模组，整体采用圆形PCB作为承载基板，将驱动电路、传感接口、动力单元全部集成在单块板卡上，省去了额外的结构支撑件，大幅压缩了整机的装配复杂度。从实际应用场景来看，这类载具常被用于嵌入式编程教学、小型室内巡检任务原型验证、青少年科创竞赛参赛载体，也可作为二次开发的移动底座，拓展机械臂、视觉模组后完成轻量级的物料转运、环境数据采集工作。

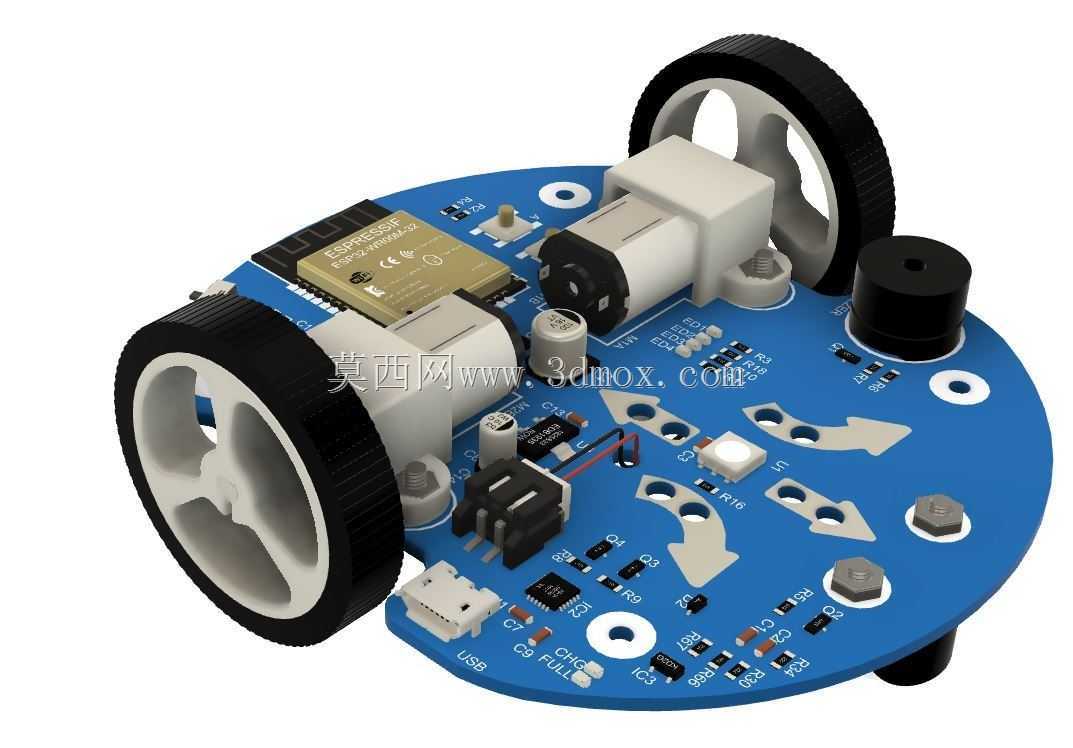

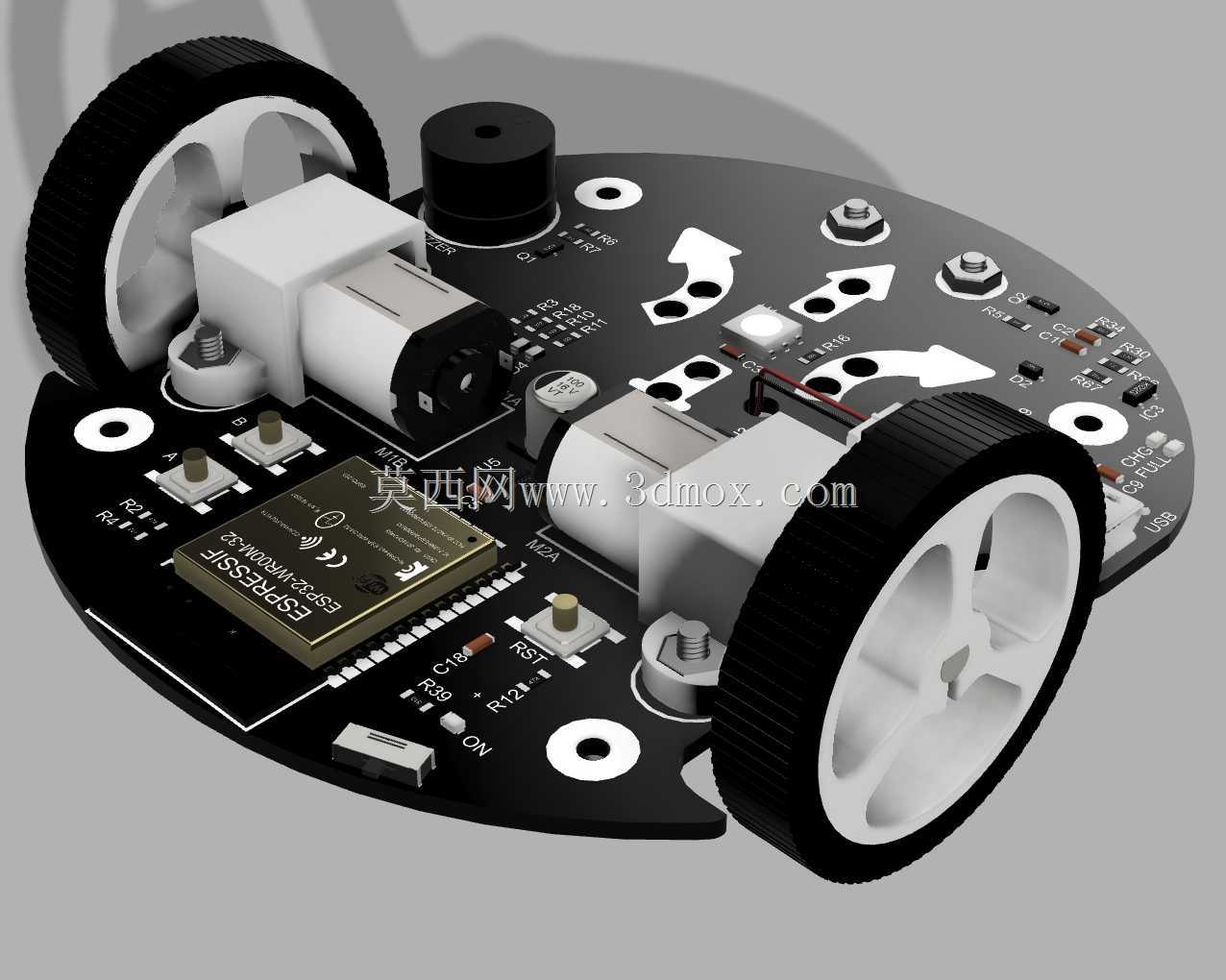

　　动力部分选用两个直流减速电机直驱橡胶防滑轮，轮体采用轮毂与轮胎分体设计，白色硬质塑料轮毂做了辐条式镂空减重，外层黑色橡胶胎面压有细密防滑纹路，在平整的木质、PVC、瓷砖地面都能获得足够的抓地力，避免差速转向时出现打滑丢步的问题。底盘尾部预留了万向滚珠支撑位，实际装配时可搭配10mm直径的尼龙万向球，形成三点支撑结构，保证整机在不平整地面也能保持轮体与接触面的有效贴合，不会出现翘头、卡滞的情况。

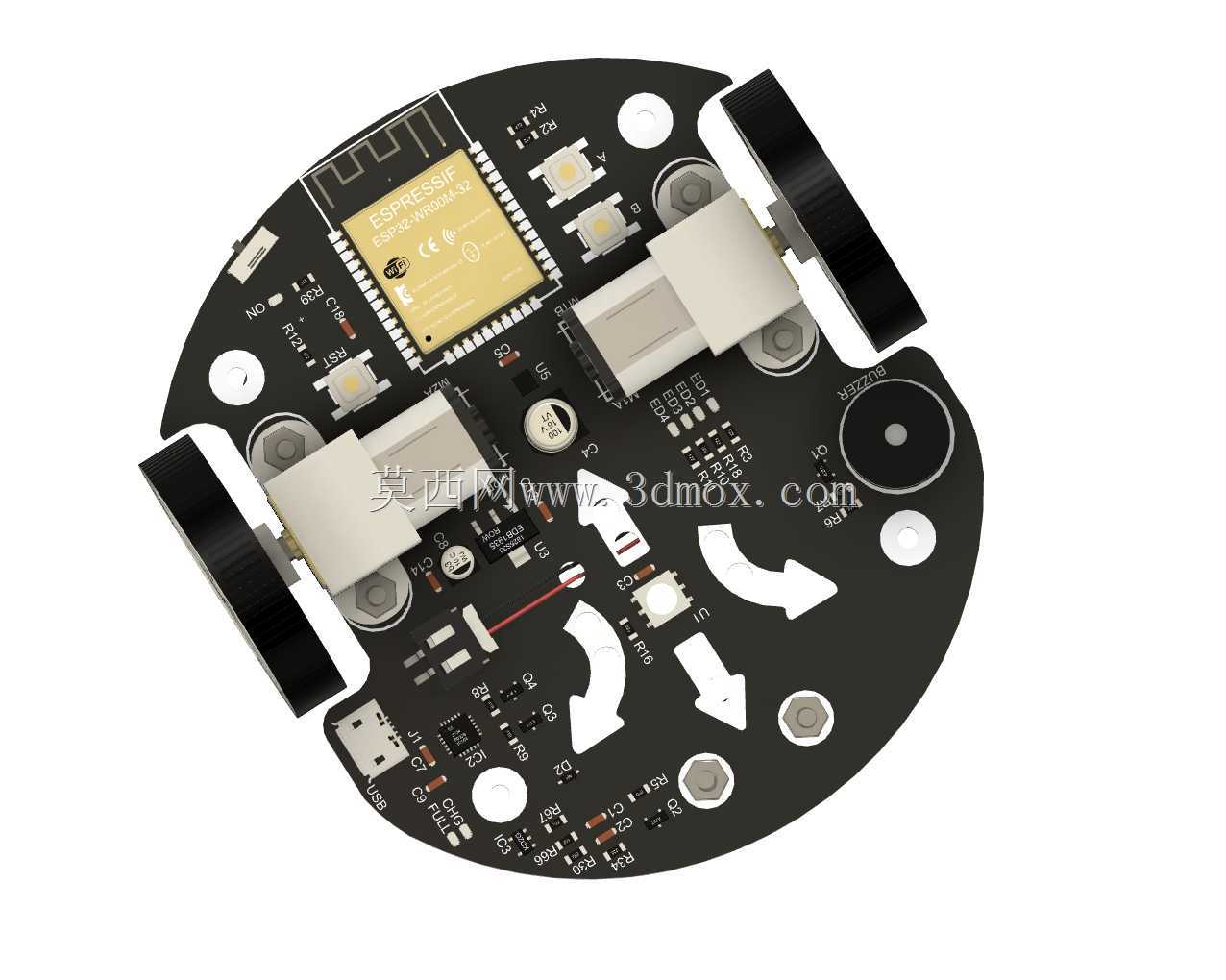

　　板载集成的蜂鸣器模块可直接输出音频提示，无需外接发声单元，在教学场景下可用于反馈程序运行状态、触发报警信号；板上预留的多组按键可作为手动输入接口，支持程序触发、参数重置等操作，不用额外外接输入模块就能完成基础的人机交互。PCB板上的丝印标注了清晰的接口定义、安装孔位坐标，两个驱动电机的接线端子做了防反插设计，装配时不需要反复核对线序，降低了新手组装的出错概率。

　　从安装边界来看，整机圆形基板直径控制在100mm以内，两个驱动轮外缘间距为90mm，整机高度不含上层拓展件时仅为35mm，可轻松通过100mm高度的低矮空间，适合在管道内部、设备夹层这类狭窄场景执行探测任务。板上预留的四组M3安装孔位呈对称分布，孔位间距兼容常见的超声波传感器、红外循迹模块、微型摄像头支架的安装尺寸，二次开发时不需要重新打孔，直接利用现有孔位就能完成拓展模块的固定。

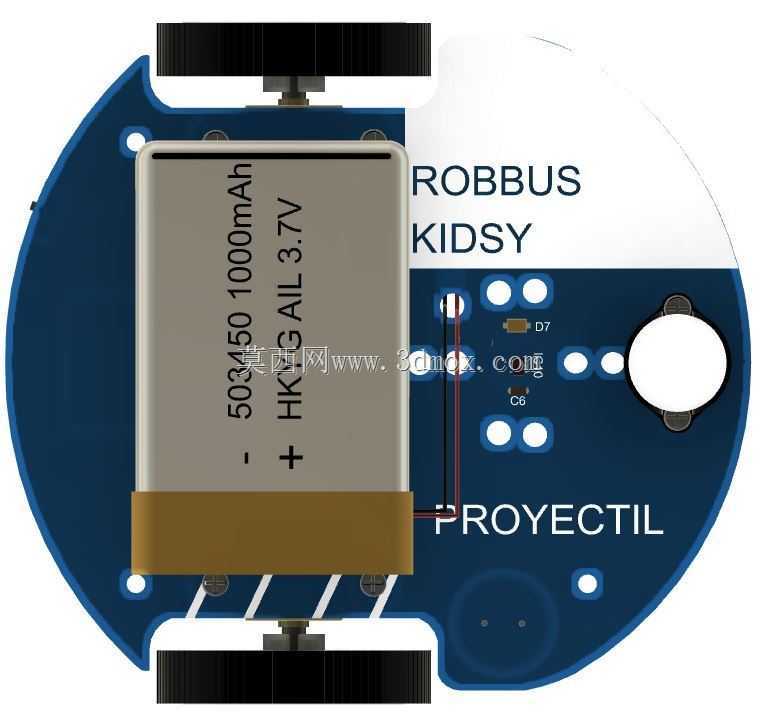

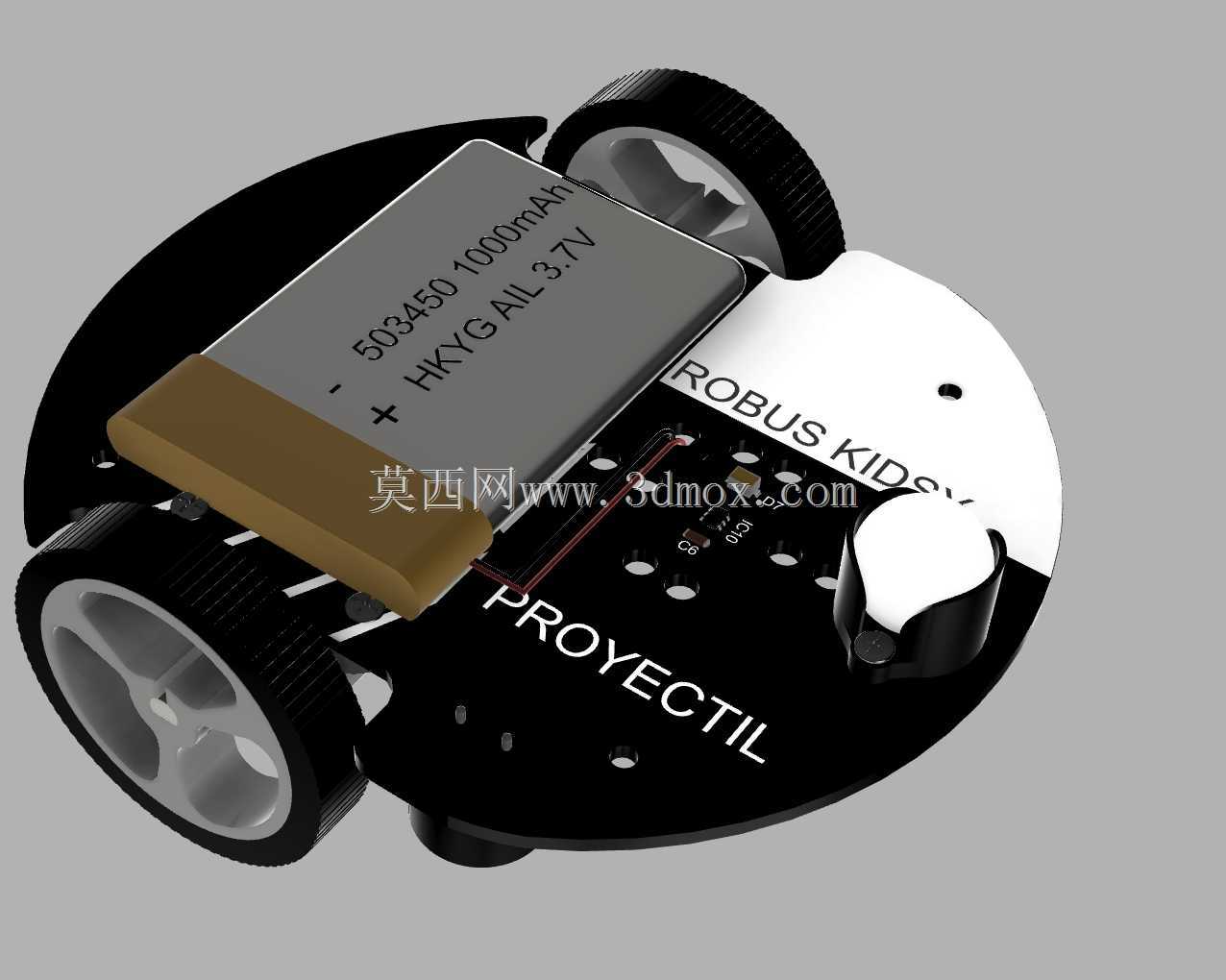

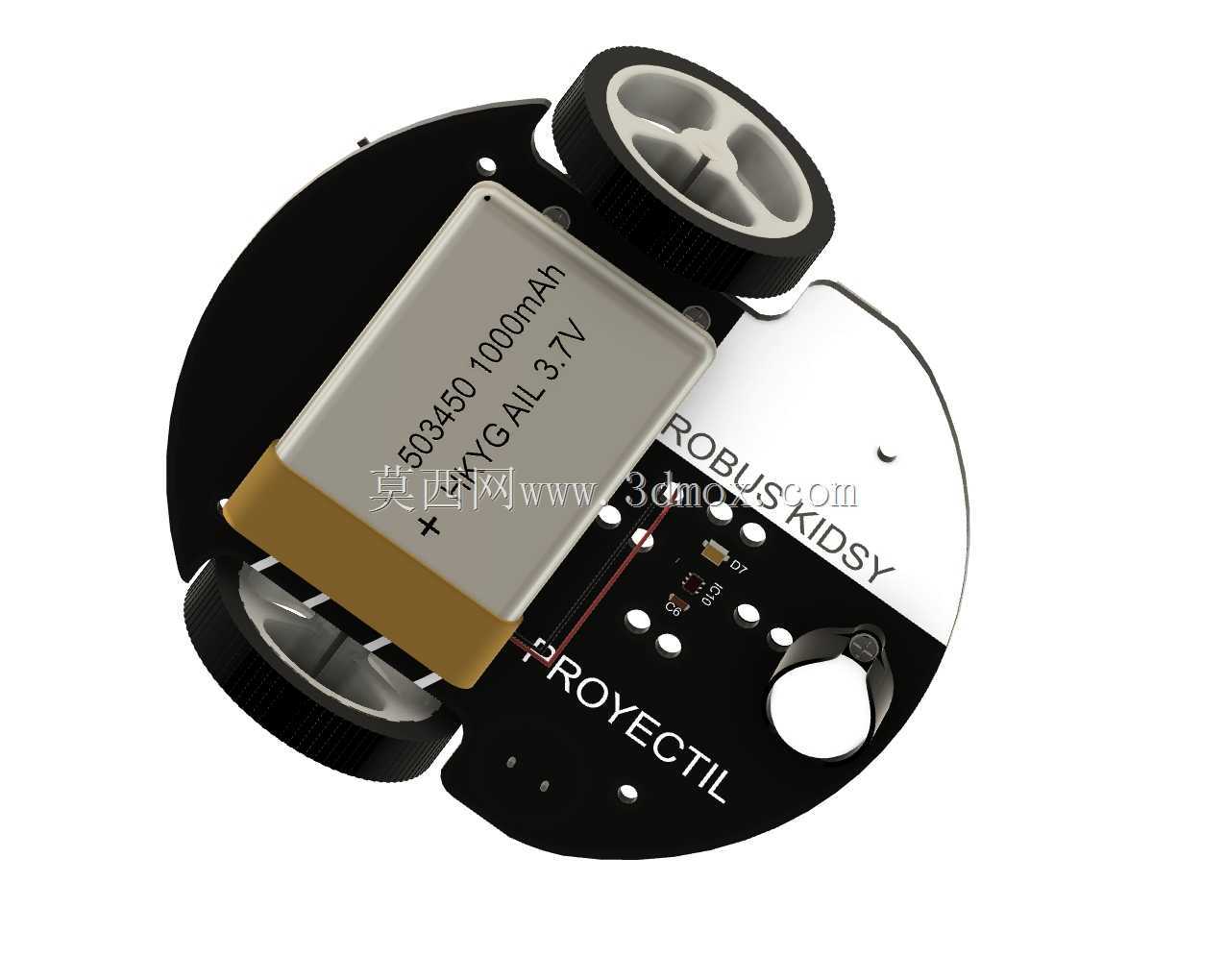

　　设计思路上完全围绕快速原型验证的需求展开，摒弃了传统金属底盘需要多件拼接、走线外露的问题，所有驱动电路、电源管理电路都直接蚀刻在承载PCB上，电机采用卧式贴装方式，通过两颗M2螺丝直接固定在PCB预留的焊盘定位孔上，电机输出轴与轮体的同轴度公差控制在0.1mm以内，高速运转时不会出现轮体偏摆、震动过大的问题。电源接口采用通用的Type-C或者DC座输入，支持5V直流供电，可直接搭配常见的移动电源、锂电池模块供电，不需要定制专用的供电模组。

　　在结构强度设计上，PCB基板选用1.6mm厚度的FR-4板材，电机安装位置做了局部铺铜加厚处理，避免电机长期运转震动导致焊盘脱落、板件开裂；轮轴位置预留了足够的间隙，不会出现轮体摩擦板件的问题，转向时两个驱动轮的差速控制可实现原地360度旋转，最小转弯半径为0，在狭小空间内的机动灵活性远高于阿克曼转向结构的同类载具。板上预留的I2C、SPI、UART接口全部采用标准2.54mm排针间距，可直接对接市面上绝大多数的开源传感器模块，不需要额外制作转接线缆，能大幅缩短二次开发的周期。

　　实际使用中，这类载具的负载能力可达500g，在搭载常规的传感器、2000mAh锂电池的情况下，连续运转时长可超过2小时，完全满足日常教学、原型验证的使用需求。整机没有冗余的结构件，所有零部件都采用标准化、通用化选型，替换维修时不需要定制专用配件，单个电机、轮体、传感器模块都能在常规电子市场直接采购，后期维护成本极低。
