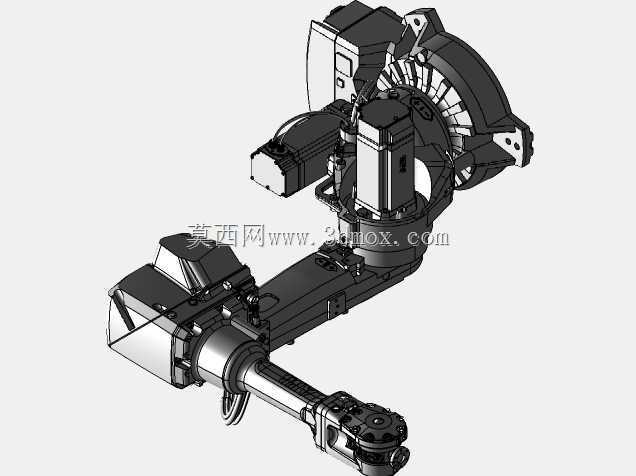

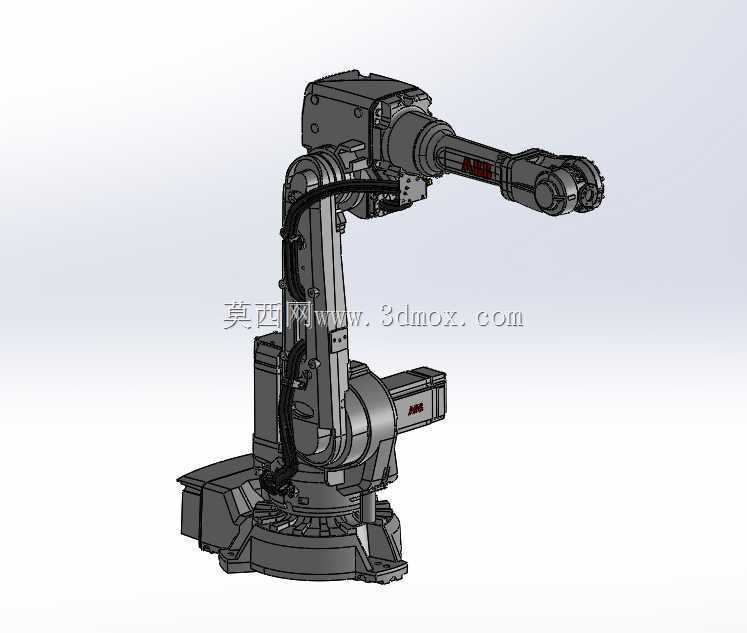

ABBIRB2600工业六轴机械臂完整装配结构

　　在汽车零部件焊接、3C电子精密装配、物流分拣上下料这类对重复定位精度、作业覆盖半径有明确要求的产线场景里，20kg负载级的六轴机械臂一直是工位适配性极强的核心执行单元，本次呈现的IRB2600机型完整装配结构，完全还原了量产机型的关节连接逻辑、部件配合边界与安装基准设定，能为产线布局仿真、结构改型设计、配套工装开发提供精准的三维参照。从实际作业适配性来看，该机型1.65m的作业半径刚好覆盖常见的双工位焊接工作台、机床上下料工位的操作范围，20kg的额定负载可以稳定搭载常规焊枪、夹爪、视觉检测模组等末端执行器，不会出现小负载机型在带载运行时的轨迹偏移问题，也不会像大负载长臂展机型那样占用过多安装空间，在密集排布的自动化产线里，

　　能有效压缩工位之间的安全预留距离，提升单位厂房面积的设备排布密度。从结构设计逻辑来看，整套装配模型完整还原了六个关节的模组化设计思路：底座安装面预留了标准的螺栓固定孔位，与地面安装基座或者龙门架安装面的配合公差完全匹配量产机型的实际参数，一关节的回转支承结构做了内部走线的空腔预留，所有动力线缆、信号线缆都可以从关节内部穿过，避免外部走线在高速回转时出现剐蹭、缠绕的问题；大臂与二关节的连接部位做了加强筋结构优化，在满负载伸展到最远作业位置时，结构形变控制在微米级，能保障焊接、涂胶这类对轨迹精度要求极高的工序稳定性；小臂部分的三、四、五、六关节采用了紧凑的叠层布局，将伺服电机、谐波减速器的安装位置做了重心后移处理，

　　有效降低了小臂前端的转动惯量，让末端在高速启停、小范围轨迹调整时的响应速度更快，不会出现过冲或者抖动的问题。在安装边界的设计上，模型完整保留了各个关节的硬限位结构与运动干涉区域，在做产线仿真时，可以直接导入模型模拟各个角度的运行轨迹，提前排查机械臂与周边工装、输送线、防护栏的碰撞风险，不需要再额外对模型做简化或者参数补全；关节之间的密封结构、线缆固定卡扣、末端法兰的标准安装孔位都做了1:1还原，做末端执行器配套设计时，可以直接匹配法兰尺寸设计连接法兰，不用反复核对实物的安装孔距与定位基准。很多工程师在做初期产线方案设计时，往往会因为缺少精准的机械臂装配模型，只能用简化的杆件模型代替，导致后续实际设备进场后出现安全距离不足、

　　末端轨迹达不到作业点、线缆排布空间不够等问题，这套完整的装配结构模型，把每一个连接部件、每一处配合面的尺寸都做了精准还原，不管是做机械臂的结构拆解教学、定制化改型设计，还是做产线的数字孪生仿真、离线编程轨迹验证，都能直接作为基准模型使用。另外从维护设计的角度，模型里也体现了各个关节模组的快拆结构，每个关节的伺服电机、减速器都可以单独拆解更换，不需要整臂拆卸，在做设备维护方案设计、维护工装开发时，也能依托模型的结构关系，模拟拆装流程，设计对应的辅助拆装工具，减少现场维护的停机时间。在不同的应用场景里，这款机型的安装方式也有很强的适配性，除了常规的地面正装，模型的结构强度也支持倒挂安装、侧装在龙门架或者设备立面上，在做焊接工作站的布局时，可以根据工件的焊接位置灵活调整安装姿态，让末端能到达工件的所有焊接位置，不会出现作业死角。整套模型的装配关系完全按照实际量产机型的装配顺序搭建，从底座的固定，到一关节回转支承的安装，再到大臂、小臂的关节连接，最后到末端法兰的装配，每一步的配合关系都符合实际装配工艺要求，做装配工艺仿真、装配培训课件开发时，也能直接拆解模型做步骤演示，不需要重新梳理装配层级。
