简易齿轮传动玩具小车底盘结构设计

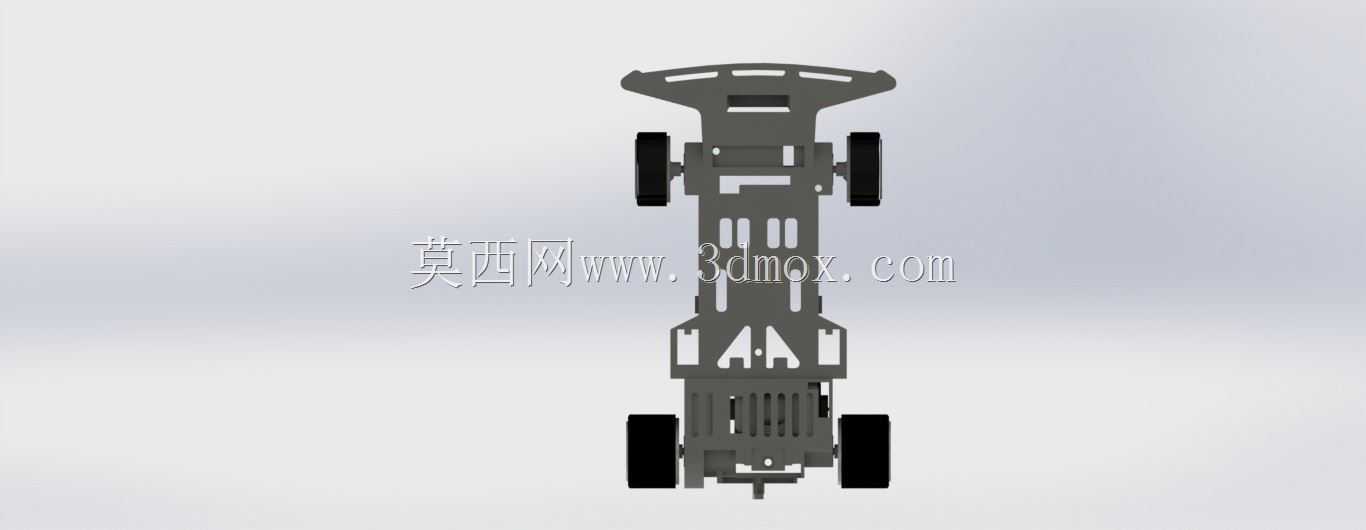

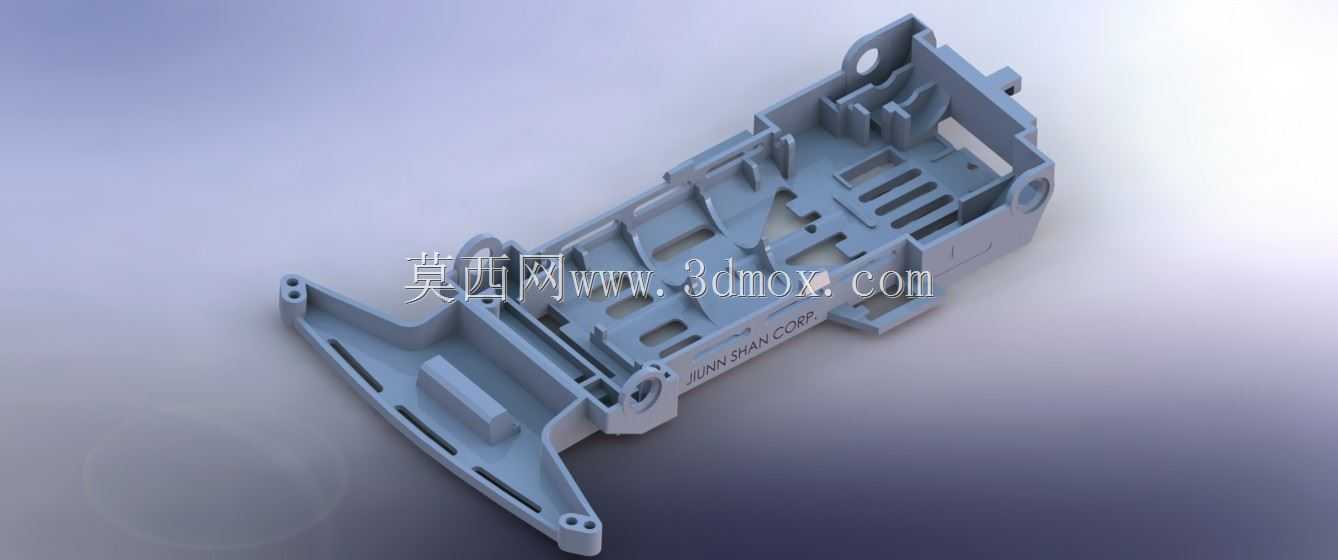

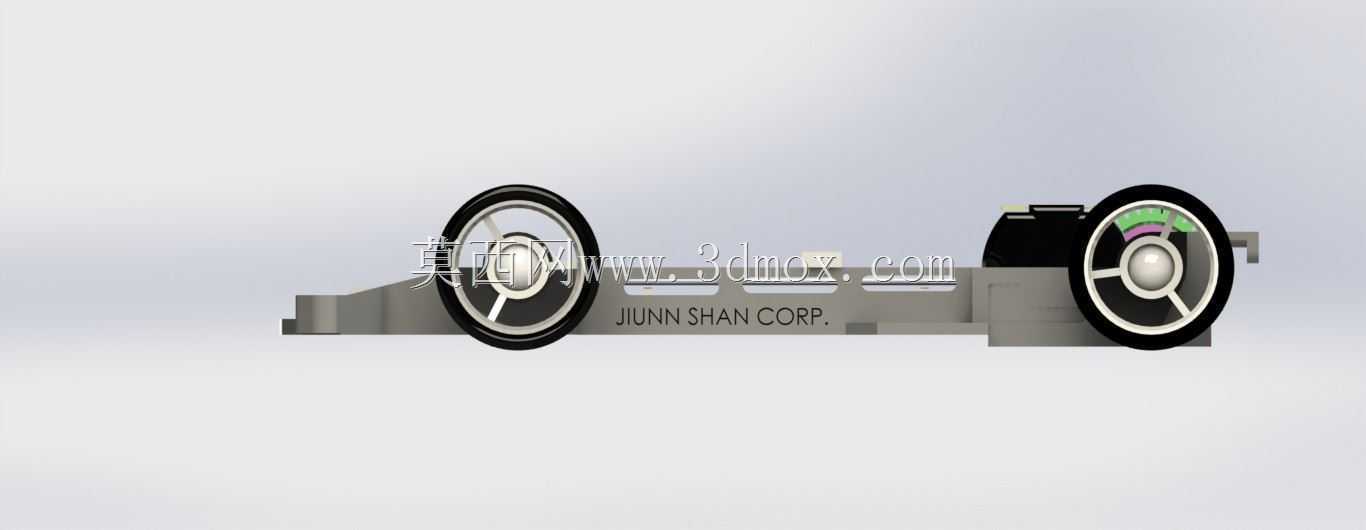

　　这款玩具小车的结构设计围绕低龄用户的使用场景展开，核心是在简化结构的前提下保证传动效率与结构耐用性，适配日常桌面玩耍、轻度磕碰的使用需求，没有冗余的装饰性外壳，直接将核心传动与行走结构外露，既方便生产装配时的工序简化，也能让使用者直观看到动力传递的完整路径。从整体布局来看，车架采用一体化镂空式塑料结构设计，这种设计首先是降低了单件的材料用量，同时镂空的筋条结构在不增加整体壁厚的前提下提升了车架的抗扭刚度，日常跌落或者侧向受力时不容易出现断裂变形，车架前后端预留的安装位可以适配不同的外壳卡扣，方便后续衍生不同外观款式的同底盘产品。行走部分采用四轮布局，前后轮均通过独立的金属轴贯穿车架两侧的轴孔安装，轴孔位置做了加厚的凸台设计，

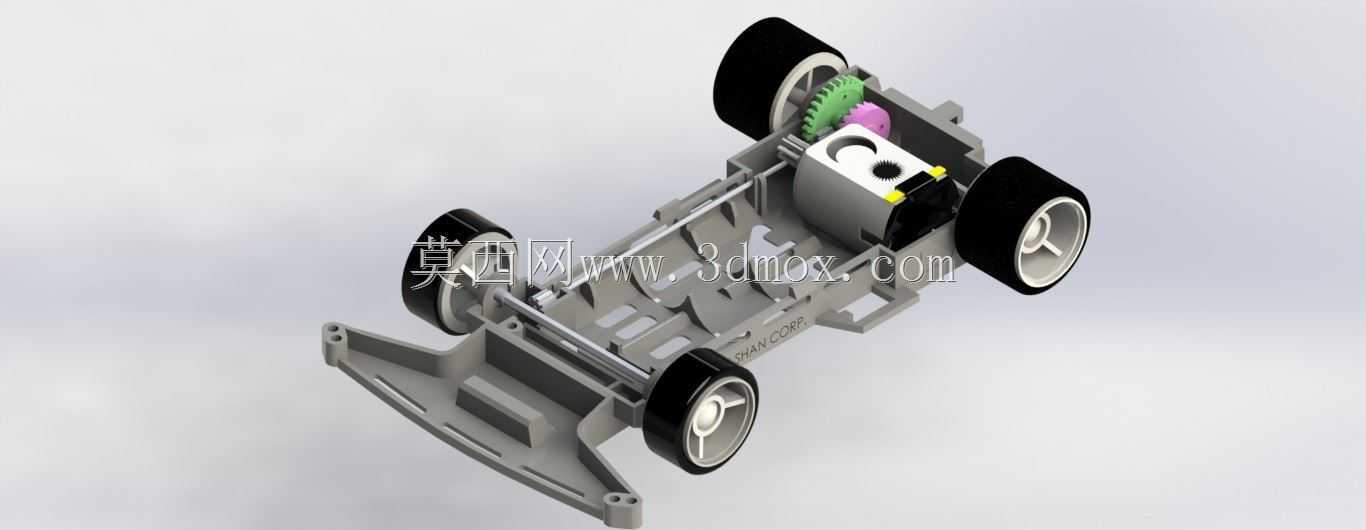

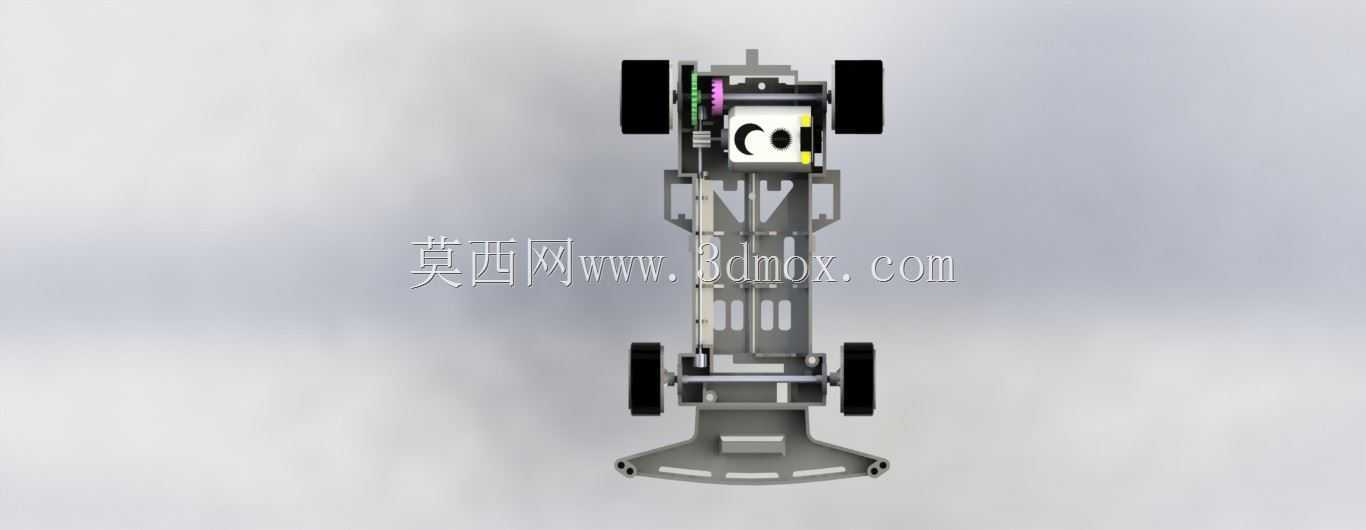

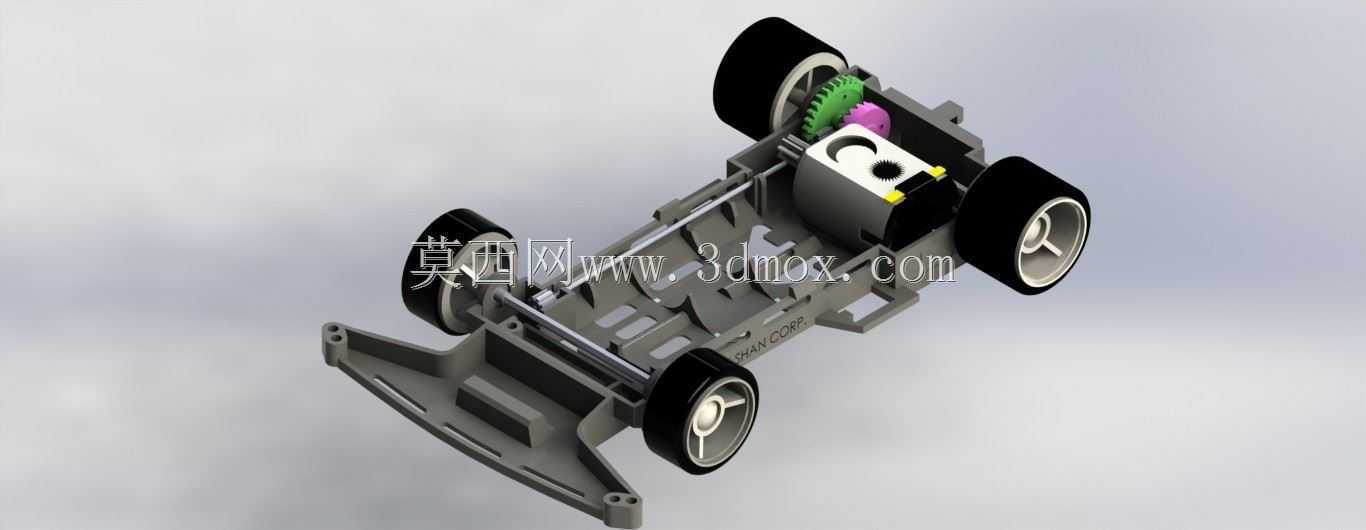

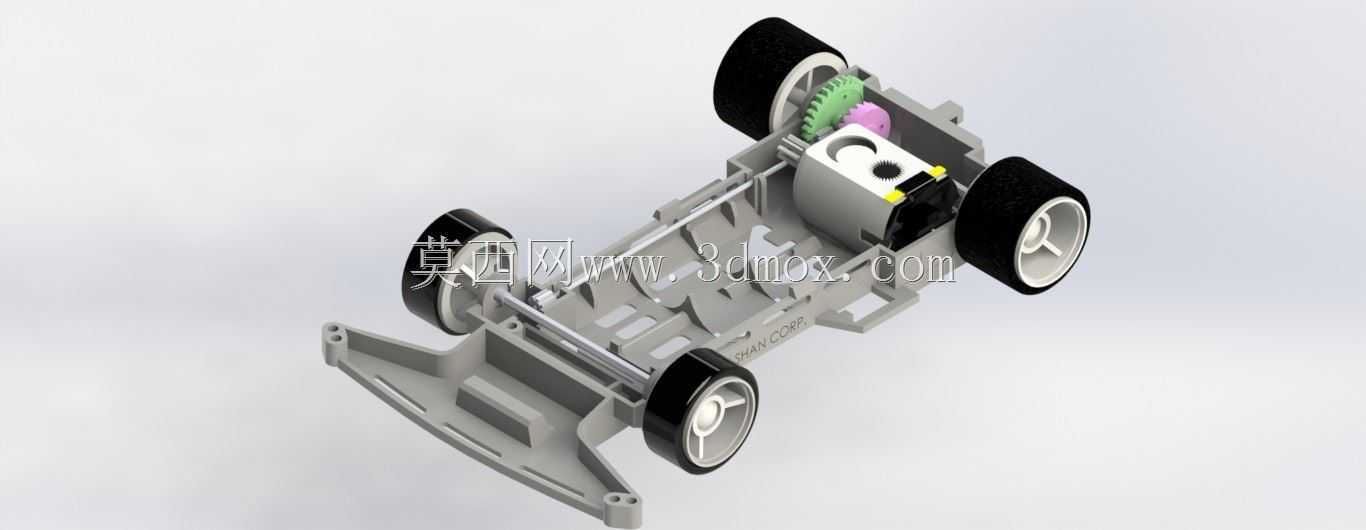

　　避免轮轴反复转动时磨损塑料基体，轮组的轮毂与轮胎采用软硬胶复合结构，硬质塑料轮毂保证与轮轴的配合精度，外侧的软质橡胶轮胎可以提升在光滑桌面、木地板等常见玩耍场景的抓地力，避免行驶过程中出现打滑空转的情况。传动部分采用直齿轮减速结构，动力输入位预留的安装槽可以适配标准尺寸的微型直流电机，电机输出轴的小齿轮与中间过桥齿轮啮合，再将动力传递到后轮轴的大齿轮上，整套齿轮组的模数选择兼顾了传动强度与运转顺滑度，齿轮啮合间隙控制在合理范围，既不会因为间隙过大出现传动卡顿、打齿的问题，也不会因为间隙过小导致运转阻力过大，消耗额外的动力。车架中部的空腔位置预留了电池仓的安装空间，可以根据产品定位选择适配不同规格的干电池或者小型充电电池，

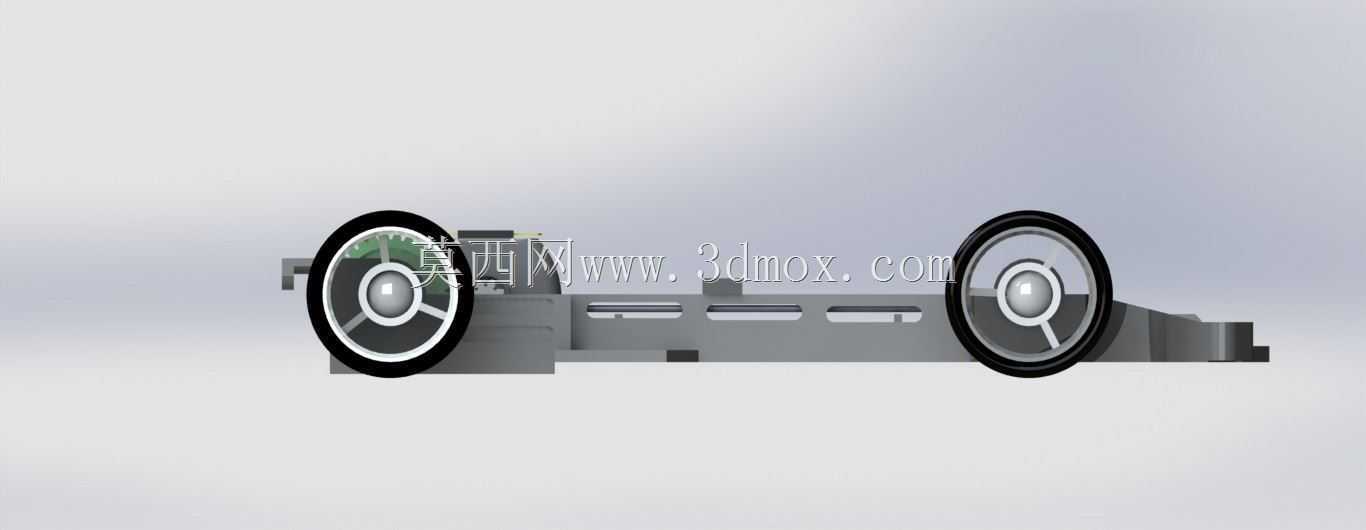

　　电池仓周边的筋条既可以固定电池位置，避免车辆行驶颠簸时电池移位导致接触不良，也能对下方的传动齿轮组起到一定的防护作用，避免细小杂物落入齿轮啮合区域造成卡滞。前后轮的轮距与轴距设计经过反复校核，保证车辆行驶时的重心落在四轮支撑面的中心区域，即使以较快速度行驶也不容易出现侧翻，车架前端的突出结构既可以作为碰撞时的缓冲结构，吸收正面撞击的冲击力，保护内部的传动与动力部件，也预留了改装位，可以根据需求加装导向轮或者其他功能附件。从安装边界来看，所有部件的配合公差都按照塑料件注塑生产的常规精度设定，轮轴与轴孔的配合采用间隙配合，装配时不需要额外的紧固件就可以完成轮组的固定，齿轮与轴的配合采用扁位定位，

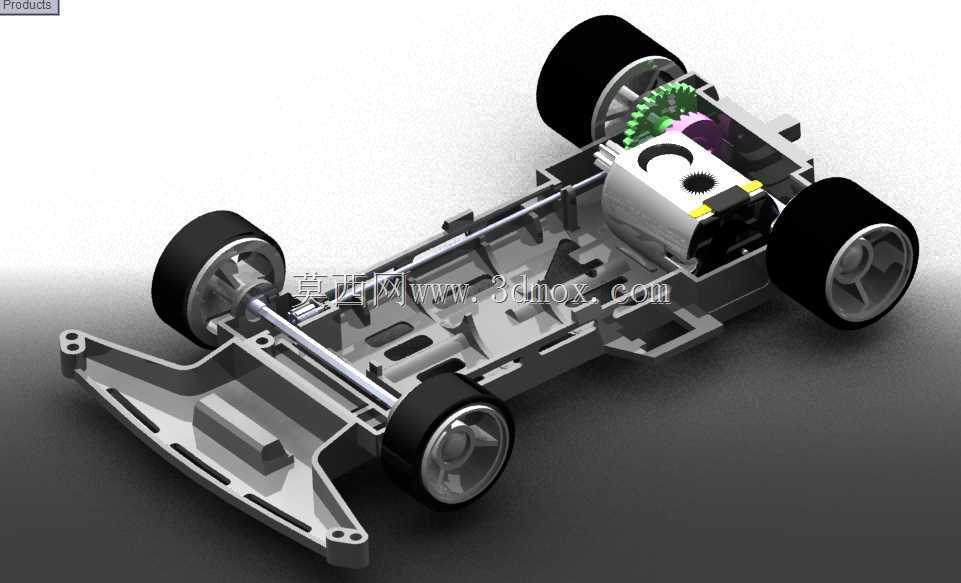

　　避免齿轮转动时与轴出现相对滑动导致动力损失，整套结构的零件数量控制在较低水平，除了轮轴、齿轮、紧固件之外，其余结构都可以通过一次注塑成型完成，大幅降低了生产装配的复杂度，也减少了后期使用过程中容易出现故障的连接点位。在实际使用场景中，这种外露结构的玩具车除了作为普通玩耍的玩具之外，也可以作为机械结构入门的教学演示载体，使用者可以直观观察到动力从电机输出经过齿轮减速最终驱动轮组转动的全过程，甚至可以自行更换不同齿数的齿轮来调整传动比，改变车辆的行驶速度与扭矩输出，适配不同的使用需求。车架上的多处镂空位也为使用者的DIY改装预留了空间，可以自行加装传感器、控制板等部件，将其改装为简单的循迹小车或者遥控小车，拓展了产品的使用边界。
