FPV无人机交叉火力信号接收终端

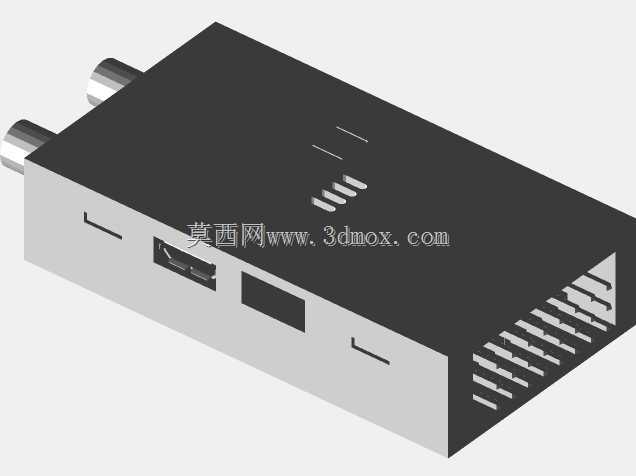

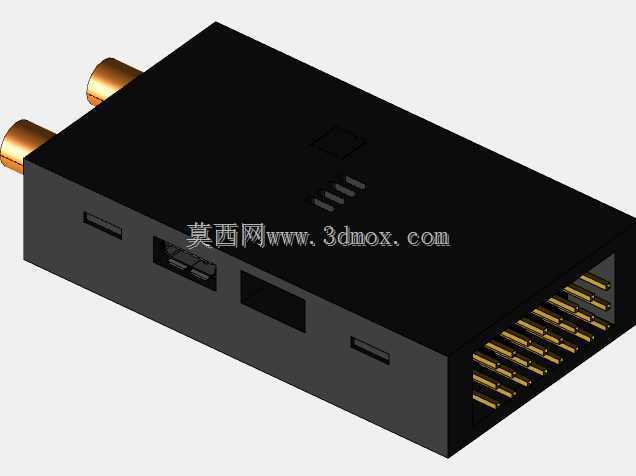

　　这套接收终端的结构建模围绕外场飞行作业的实际工况展开，整机采用长方体金属壳体布局，壳体顶面做平整黑化处理，顶面预留状态指示灯的开孔与标识区域，飞行过程中可快速通过灯位判断信号锁定、链路连通状态；壳体一侧排布密集平行散热齿，齿槽沿壳体长边方向贯通，飞行时迎面气流可直接扫过齿片间隙，将内部射频电路、解码芯片工作产生的热量快速带出，无需额外加装散热风扇，既降低整机自重，也避免外场沙尘、草屑进入风扇转轴引发卡滞故障。壳体两端伸出同轴射频接头，接头采用标准SMA接口规格，接头根部做加厚凸台补强，外场频繁插拔天线、拆装转运时，接头受力不会直接拉扯内部射频馈线，避免馈线焊点松脱引发信号衰减。壳体侧面预留调试接口与功能按键开孔，接口位置做内凹处理，

　　外接调试线插拔时不会突出壳体轮廓，整机叠放收纳、塞入飞行设备包时不会剐蹭线材。壳体两侧设计窄条开槽卡扣位，可直接适配无人机机载设备舱的标准滑轨，安装时沿滑轨推入即可完成限位，也可通过双面背胶、扎带穿过壳体侧边预留的绑带孔固定在飞行平台侧板上，安装边界适配多旋翼、固定翼FPV载机的常见设备安装间距，壳体边角做小圆弧过渡，没有尖锐突出棱边，炸机磕碰时不会轻易划断周边线材。从实际使用场景来看，这类接收机主要承担无人机与地面控制端之间的远距离控制信号、回传数据的解调接收工作，交叉火力制式链路本身具备远距离低延迟传输特性，金属壳体除了散热之外，还可对内部电路形成电磁屏蔽，减少机载图传发射模块、动力电调产生的电磁干扰对射频接收通路的影响，

　　保障弱信号区域的链路稳定性。建模过程中壳体壁厚按照压铸铝壳体的常规工艺取值，散热齿的齿厚、齿间距兼顾散热面积与压铸成型的拔模要求，齿根位置做圆角过渡避免应力集中，机载飞行持续振动工况下齿片不会出现断裂风险。顶面的标识区域做下沉浅槽设计，后续粘贴丝印铭牌时不会因长期摩擦出现标识脱落，侧面的接口开孔边缘预留密封胶圈安装槽，户外雨天飞行时可在接口处加装防水胶圈，阻挡雨水、雾气渗入壳体内部。整机长度方向的接头突出量、侧面散热齿的外伸尺寸都做了边界校核，装入标准机载设备舱后不会和舱内飞控、电池、图传模块发生干涉，壳体底面做平整加工面，贴装在载机安装板上可完全贴合，不会出现局部悬空导致振动放大的问题。内部腔体预留电路板安装柱位，

　　柱位高度匹配射频板、解码板的堆叠间距，固定螺丝柱底部做加厚处理，拧紧螺丝时不会出现柱位开裂；壳体的分体拼接接缝采用止口结构，上下壳扣合后接缝平整，既可以提升壳体整体刚性，也能阻挡外界灰尘从缝隙进入腔体。针对外场低温、高温交替的使用环境，壳体材质选用轻量化铝合金，在保证结构强度的前提下尽可能控制整机重量，减少无人机的有效载荷负担，整机外形没有多余的异形突出结构，收纳时可和其他机载射频设备整齐叠放，不会占用过多设备包空间。建模时所有开孔位置、接口间距都参照通用机载外设的安装规范做匹配，结构设计人员可直接在此模型基础上调整壳体长度、散热齿密度，适配不同功率等级的接收电路选型，也可直接导出用于设备舱布局干涉校验，提前排查装机时的尺寸冲突问题。
