车辆传动系统用排挡齿轮结构设计

　　这款齿轮结构主要应用于乘用车辆、商用车辆的手动排挡传动系统中，作为变速箱排挡机构的核心传力零件，承担着换挡过程中动力传递、转速扭矩匹配的关键作用，直接决定车辆换挡操作的平顺性与动力传输的可靠性。在实际装车场景中，该齿轮安装于变速箱换挡轴与传动齿轮组之间的啮合位置，日常工作时随换挡拨叉的轴向移动完成与不同挡位从动齿轮的啮合切换，将发动机输出的动力经过转速、扭矩调整后传递至传动轴，最终驱动车辆行驶。

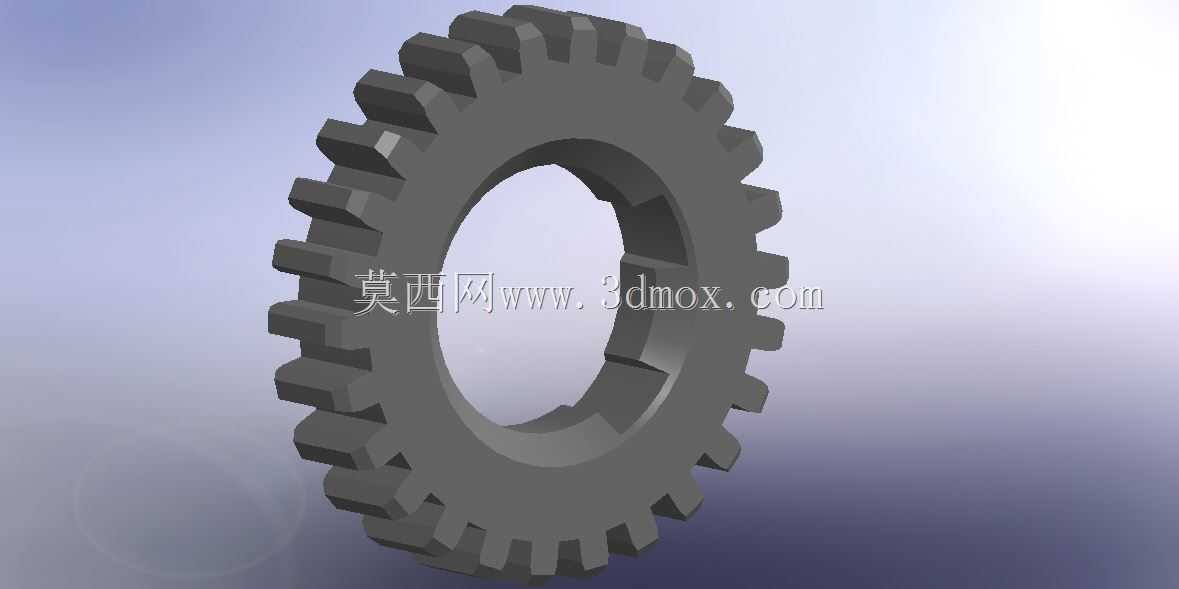

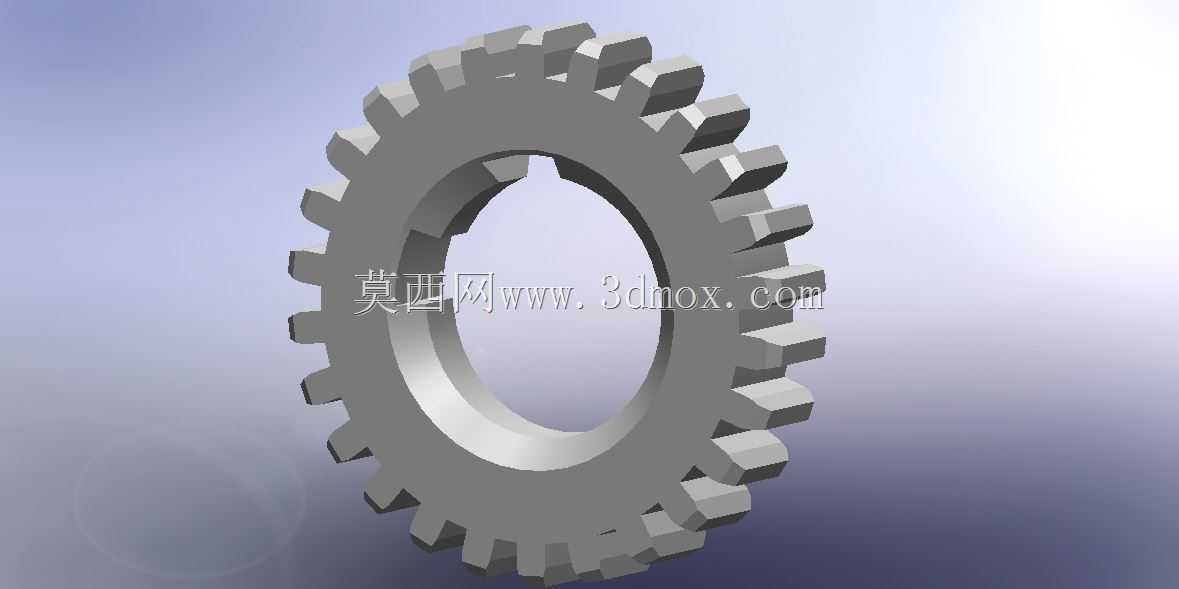

　　从功能特性来看，该齿轮采用直齿圆柱齿形设计，齿部经过参数化建模校准，齿距误差控制在机械传动允许的公差范围内，啮合过程中不会出现卡滞、打齿的异常工况，能够承受车辆换挡瞬间的冲击载荷，同时保证动力传递过程中的损耗处于较低水平。齿轮中心设置有带键槽的内孔结构，安装时可通过平键与换挡轴实现周向固定，避免传动过程中出现齿轮与轴的相对转动，内孔与轴的配合尺寸按照过渡配合公差设计，既保证装配时的便捷性，又能在长期交变载荷作用下保持连接稳定性。齿轮的端面设置有定位止口，可与换挡拨叉的卡槽配合，实现换挡过程中的轴向移动导向，避免齿轮移动时出现偏斜导致的啮合异常。

　　设计过程中，首先围绕变速箱排挡机构的安装空间边界确定齿轮的外径、齿宽、内孔直径核心尺寸，在保证齿根弯曲强度、齿面接触强度满足整车动力传递扭矩要求的前提下，尽可能压缩齿轮的轴向与径向尺寸，适配变速箱内部紧凑的安装空间，避免与周边的拨叉轴、同步器、其他挡位齿轮产生运动干涉。齿形参数设计阶段，结合常用车辆变速箱的传动比需求，确定模数、齿数、压力角核心参数，通过三维建模的齿形修形处理，降低齿轮啮合时的端面冲击，减少换挡过程中的噪音与振动，提升驾驶操作的质感。齿轮的轮毂部分厚度经过受力仿真校核，能够承受换挡时拨叉施加的轴向推力以及动力传递时的周向扭矩，不会出现轮毂变形、开裂的失效问题。

　　在安装边界层面，该齿轮的轴向安装尺寸与变速箱内换挡轴的预留安装长度完全匹配，齿顶圆直径小于相邻挡位齿轮的齿根避让间隙，轴向移动行程覆盖所有对应挡位的啮合位置，装配时无需对周边零件进行额外修配即可完成安装。齿轮的齿部表面设计为均匀的实体结构，无需额外的减重孔设计，保证零件整体刚度满足高负荷工况下的使用需求，同时简化后续的加工工艺流程，降低零件的制造成本。在实际使用过程中，该齿轮可适配多数手动挡车辆的排挡传动需求，也可经过参数调整后应用于小型工程机械、农用机械的换挡传动机构中，具备较强的场景适配性。建模过程中严格按照机械设计规范完成所有特征的构建，齿形部分通过参数化方程生成精确渐开线轮廓，所有倒角、圆角特征均按照实际加工工艺要求设置，可直接导入工程图模块生成加工图纸，也可导入仿真模块完成啮合传动、受力变形的仿真分析，为后续的零件加工、性能验证提供准确的三维模型基础。
