内六角圆柱头SHCS M4标准紧固件结构

　　在各类机电设备装配、工装夹具搭建、精密仪器组装场景中，小规格内六角圆柱头螺钉是应用频次极高的可拆卸连接元件，SHCS M4规格的该类螺钉，适配绝大多数轻载连接工位的紧固需求，不管是3D打印机框架拼接、小型自动化模组的零件固定，还是电子设备外壳的装配、传感器安装座的锁紧，都能见到这类紧固件的身影。这类螺钉的头部采用圆柱型设计，相比沉头螺钉不需要在被连接件表面加工锥面孔，仅需钻出对应规格的光孔即可完成装配，对被连接件的表面加工要求更低，同时圆柱头的侧壁与内六角驱动孔配合，能承受比同规格十字槽、一字槽螺钉更大的拧紧力矩，装配过程中不容易出现滑牙问题，适合需要一定预紧力的连接场景。从设计逻辑来看，

　　这款M4规格内六角螺钉的螺纹部分采用普通公制粗牙设计，螺距匹配常规M4螺纹标准，螺纹大径、中径、小径的公差带符合通用紧固件公差要求，能和市面上所有标准M4内螺纹孔、M4螺母实现完全互换，不需要额外定制配套连接件，大幅降低现场装配的配件适配成本。头部的内六角驱动孔尺寸严格匹配标准内六角扳手规格，装配时扳手与驱动孔的接触面积大，施加扭矩时应力分布更均匀，不会像槽型螺钉那样因为应力集中在槽口位置，导致拧紧过程中槽口崩裂。头部的圆柱高度经过优化，既保证了内六角孔的加工深度足够，避免扳手插入深度不足导致打滑，又不会因为头部过高占用过多的装配空间，在空间局促的安装位置也能顺利完成拧紧操作。从安装边界来看，这款螺钉的光孔适配直径为4.2mm-4.

　　5mm，被连接件的总夹紧厚度需要匹配螺钉的有效螺纹长度，装配时要保证至少有3-5个完整螺纹牙旋入内螺纹件，才能达到额定的锁紧强度，避免因为旋合牙数不足导致螺纹滑丝、连接失效。螺钉头部的外径为7mm左右，装配时需要在被连接件表面预留至少8mm的操作空间，保证内六角扳手能够顺利套入头部，不会和周边的结构件发生干涉。在实际选型过程中，针对有频繁拆装需求的工位，这类内六角螺钉的重复锁紧性能优于同规格的十字槽螺钉，因为内六角孔的磨损速度远慢于十字槽，多次拆装后依然能保持可靠的驱动配合，不会因为槽口磨损变成无法拆装的“死钉”。针对有防松需求的场景，还可以搭配螺纹胶、平垫圈、弹簧垫圈使用，螺钉头部的下端面为平整的承压面，和平垫圈的接触面积大，

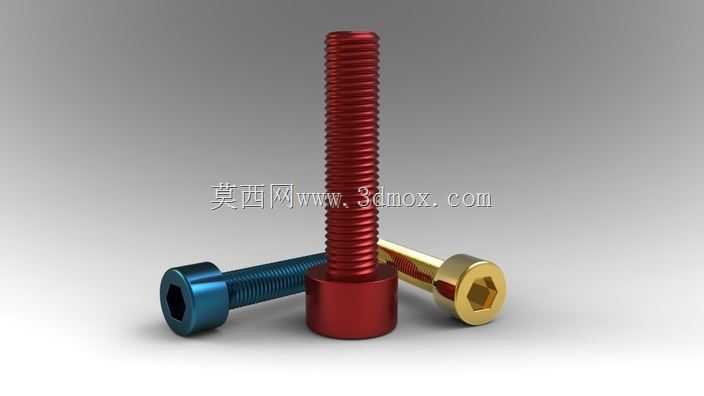

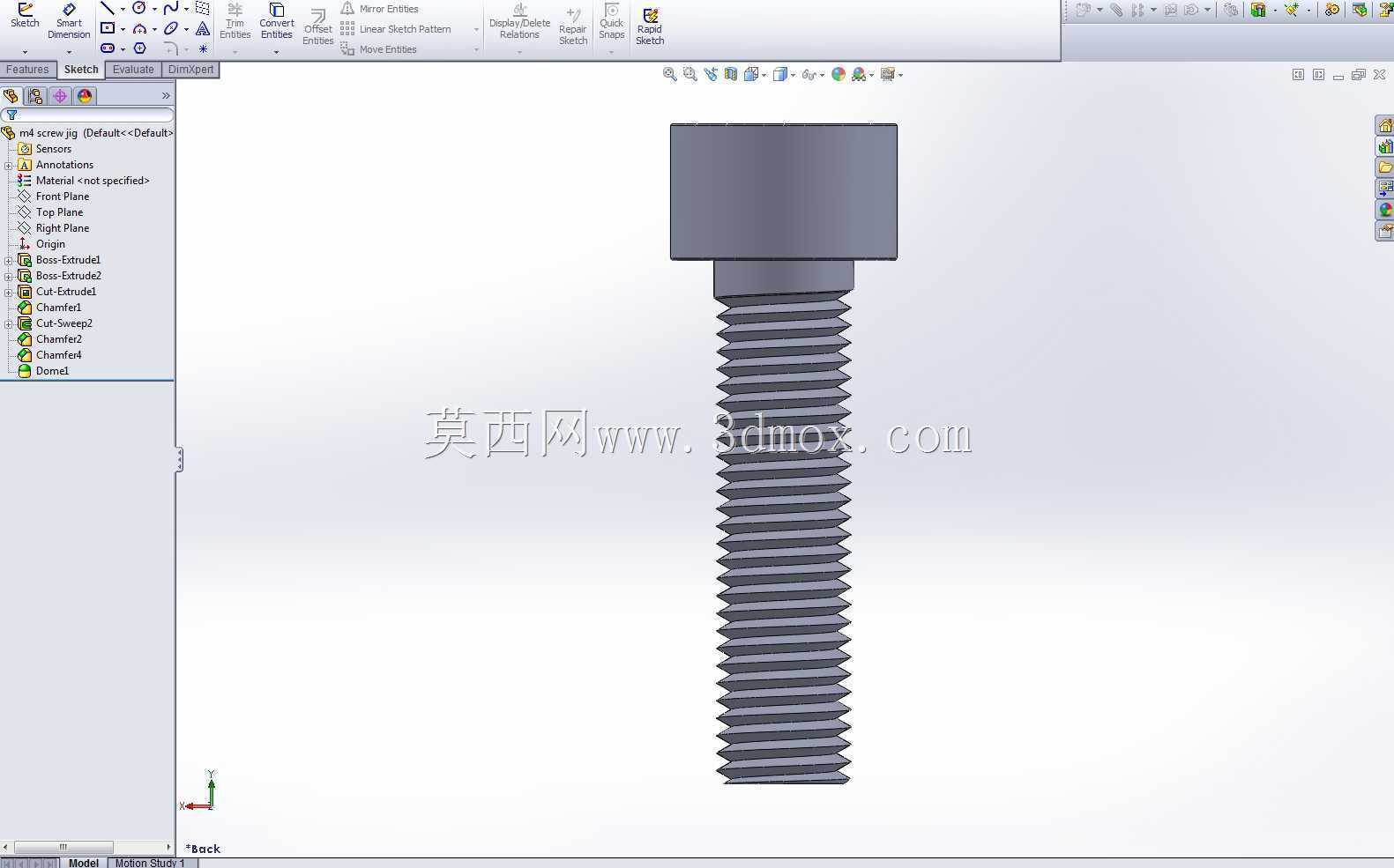

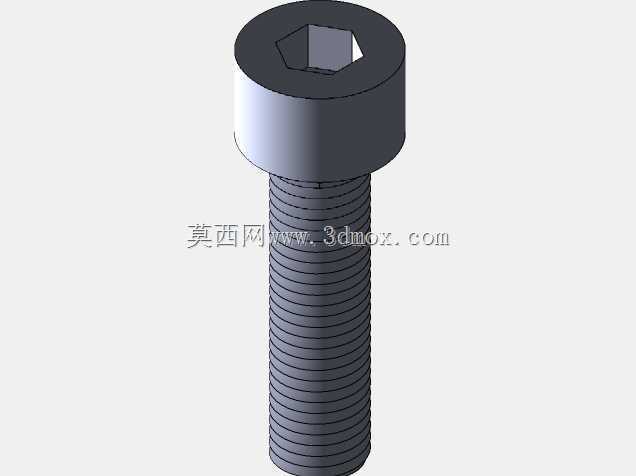

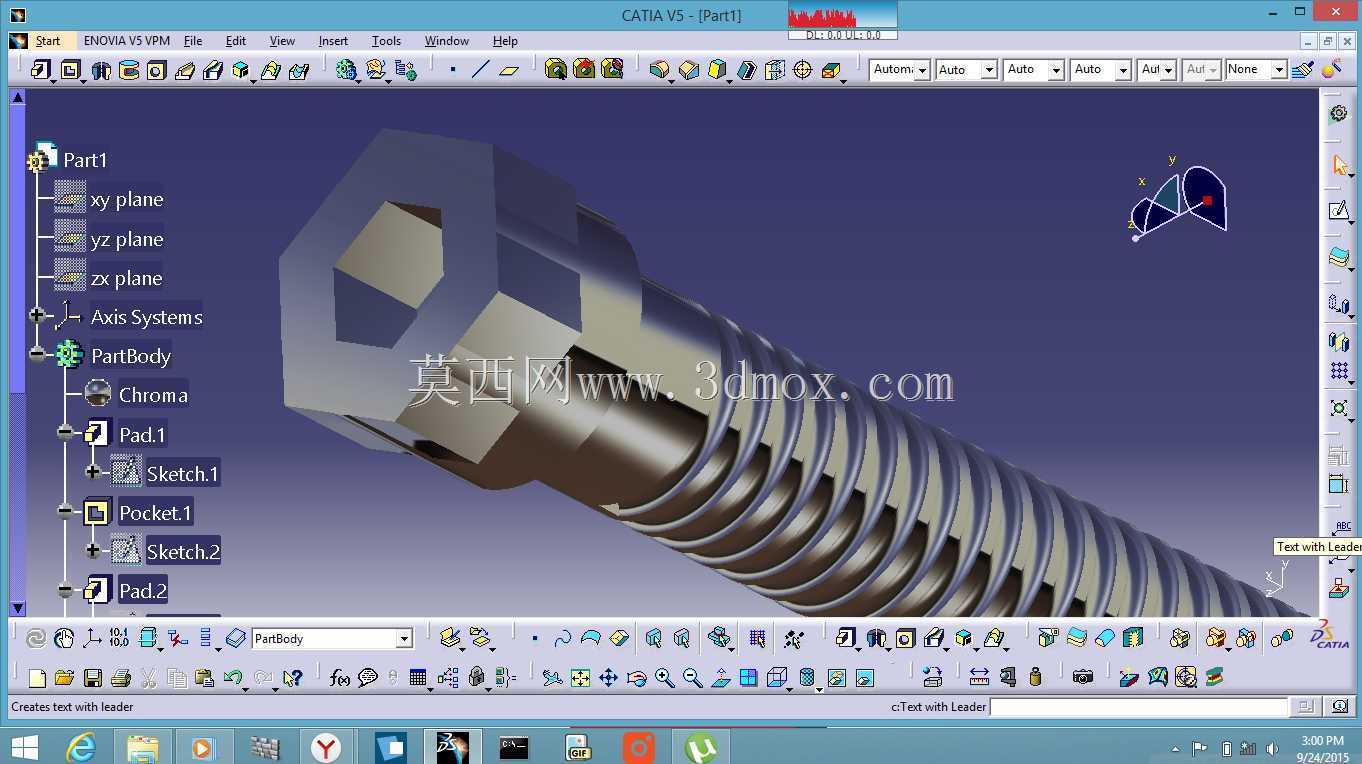

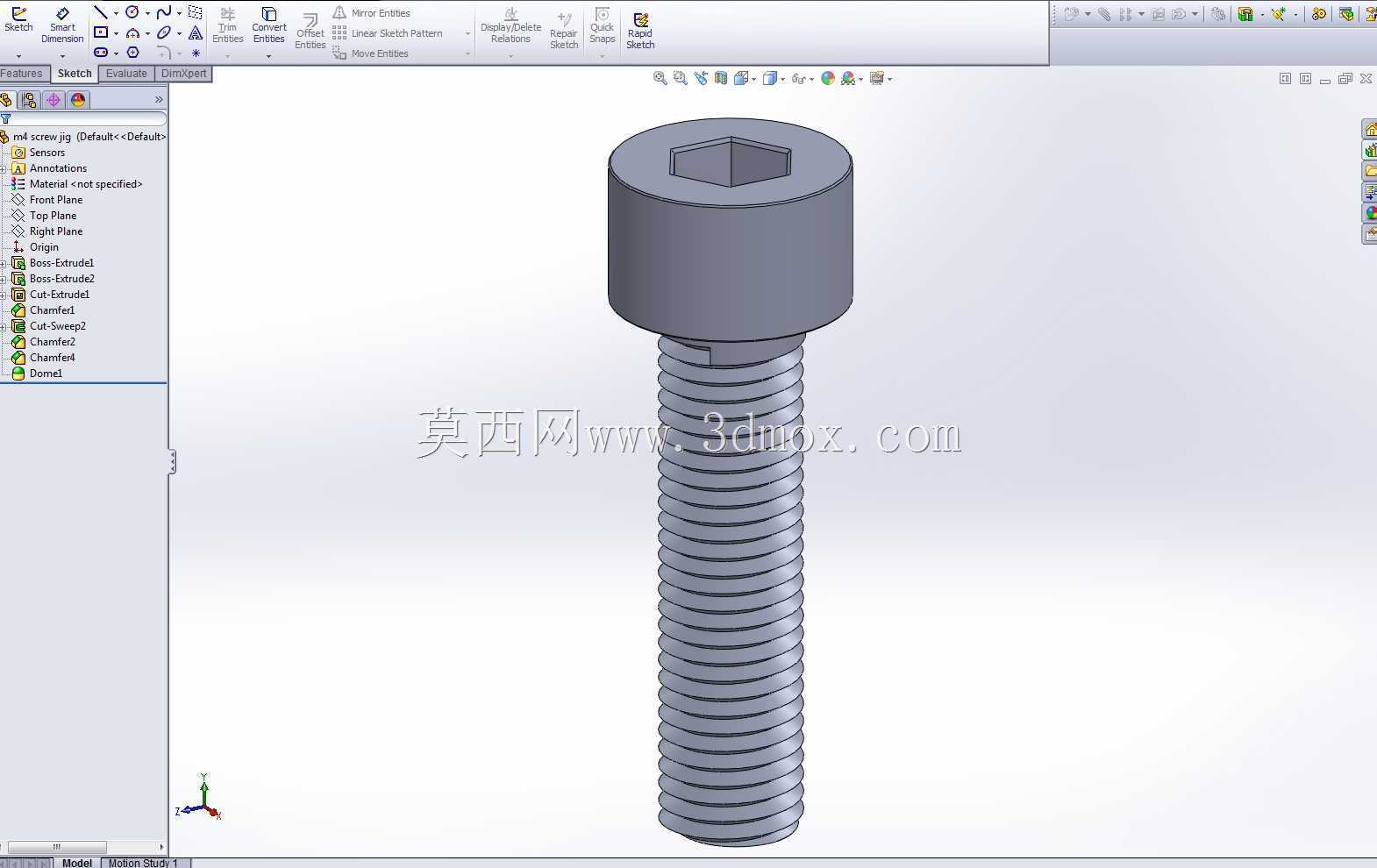

　　锁紧时的压力能均匀分布在被连接件表面，不会压伤铝合金、塑料等材质较软的被连接件表面。在三维建模过程中，这类标准紧固件的建模需要严格遵循公制紧固件的尺寸规范，螺纹部分可以采用装饰螺纹线简化建模，也可以根据仿真需求绘制精确的螺旋牙型，头部的内六角孔需要注意倒角处理，避免装配时出现锐边干涉，同时头部下端面和螺杆的衔接位置要加工退刀槽，保证实际生产时螺纹能够加工到螺杆根部，让螺钉头部能完全贴合被连接件表面，不会因为螺纹收尾的凸台导致锁紧后出现间隙。很多刚入行的结构设计人员在选用这类螺钉时，容易忽略头部的高度尺寸，在做紧凑结构设计时没有预留足够的头部容纳空间，导致装配后螺钉头部突出零件表面，或者和周边运动部件发生刮擦，还有的设计人员会把内六角孔的尺寸标注错误，导致现场装配时扳手无法插入，这些细节都需要在建模选型阶段逐一核对标准尺寸，避免后续生产装配出现问题。这类M4规格的内六角螺钉常用的性能等级为4.8级、8.8级，不同性能等级的螺钉抗拉强度、屈服强度有明显差异，选型时需要根据连接工位的负载大小选择对应性能等级的产品，轻载的外壳固定场景选用4.8级即可，有振动负载、需要较大预紧力的连接工位则需要选用8.8级及以上的产品，避免设备运行过程中螺钉发生断裂、松动。
