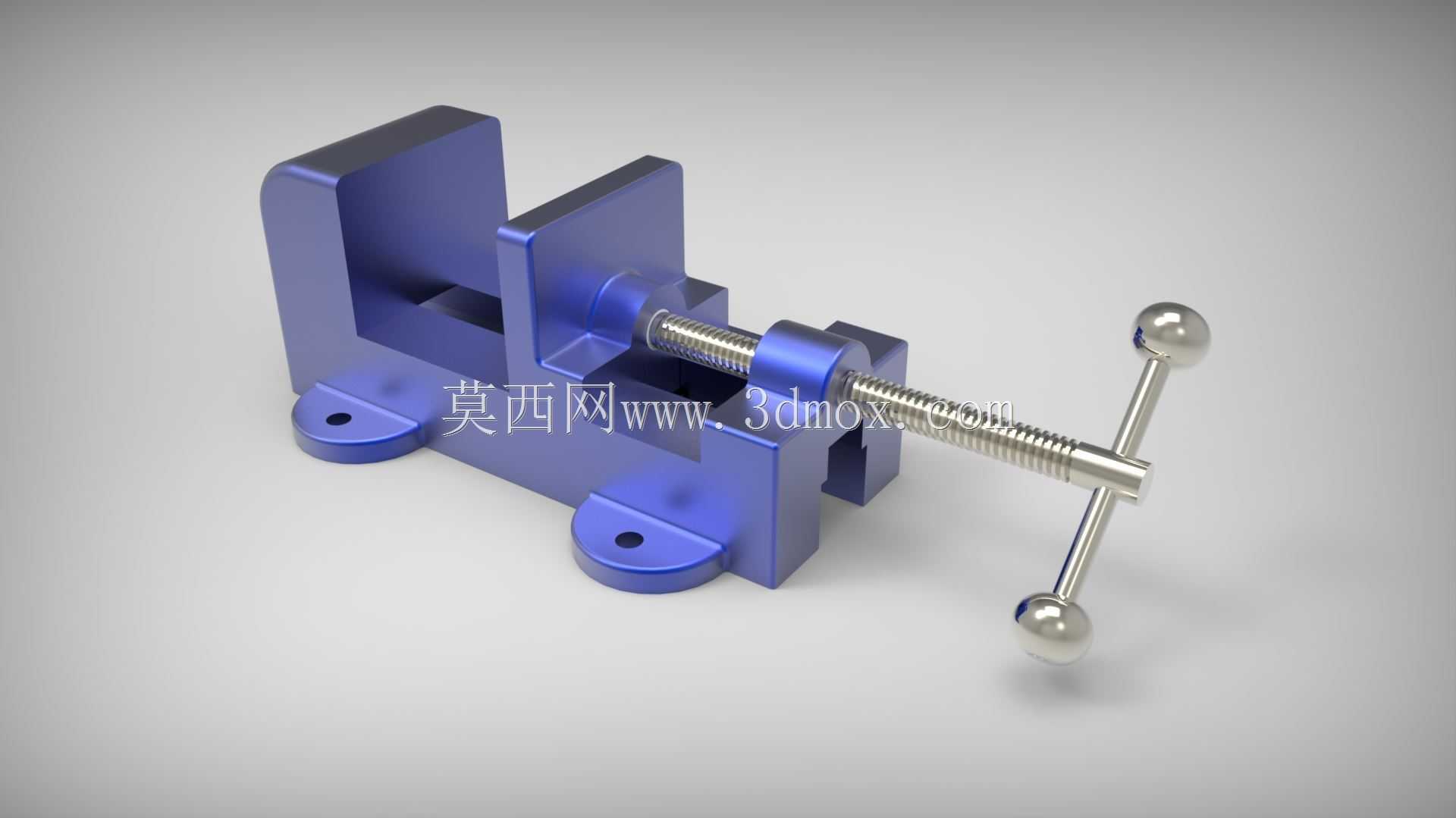

螺杆驱动式小型台用夹持虎钳结构

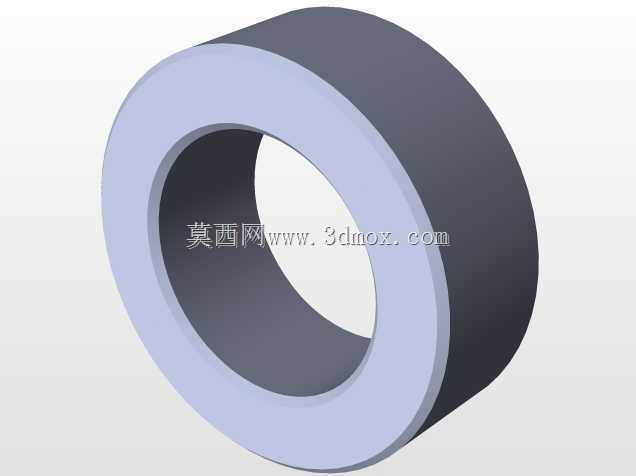

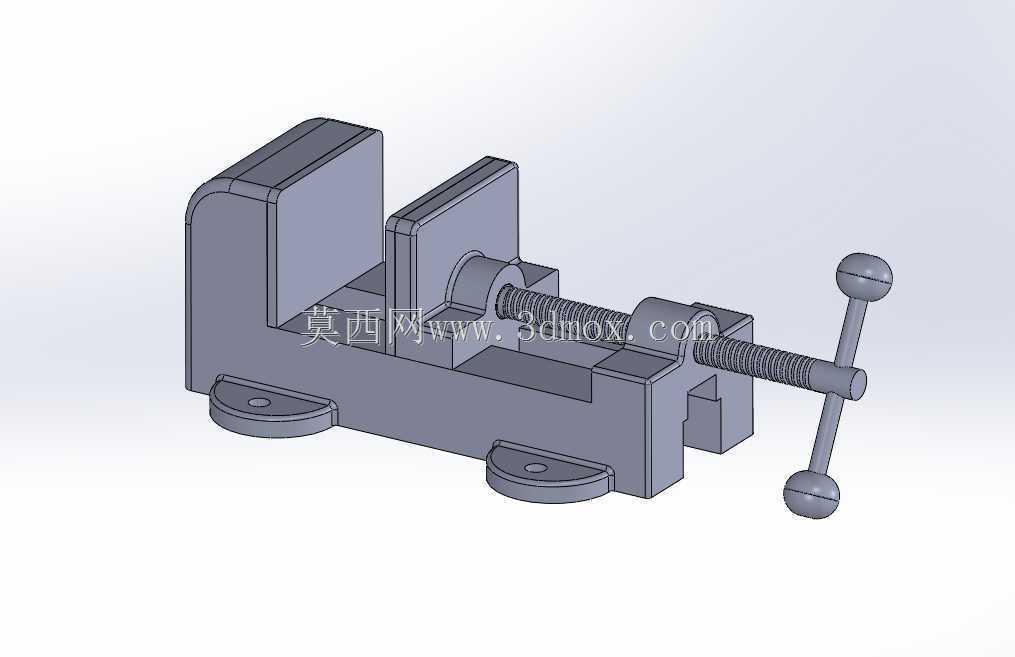

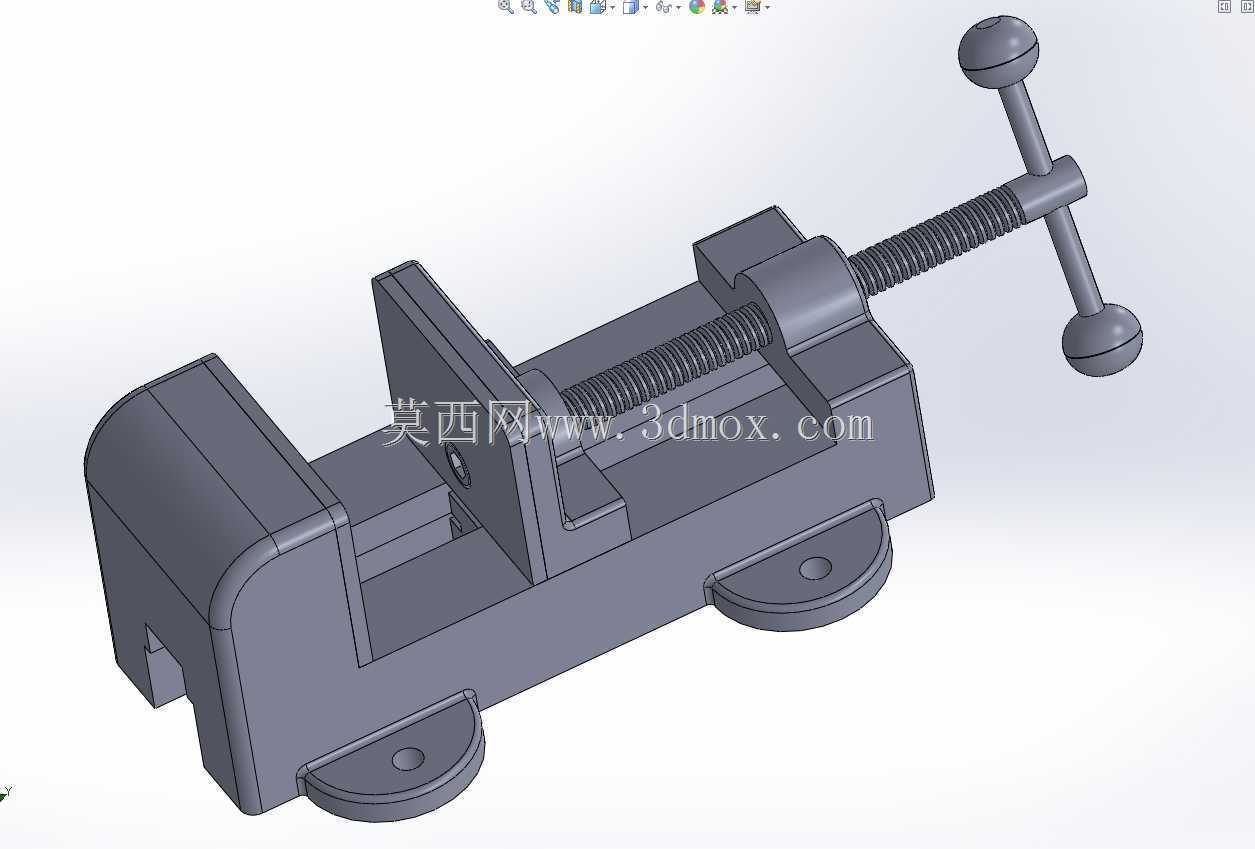

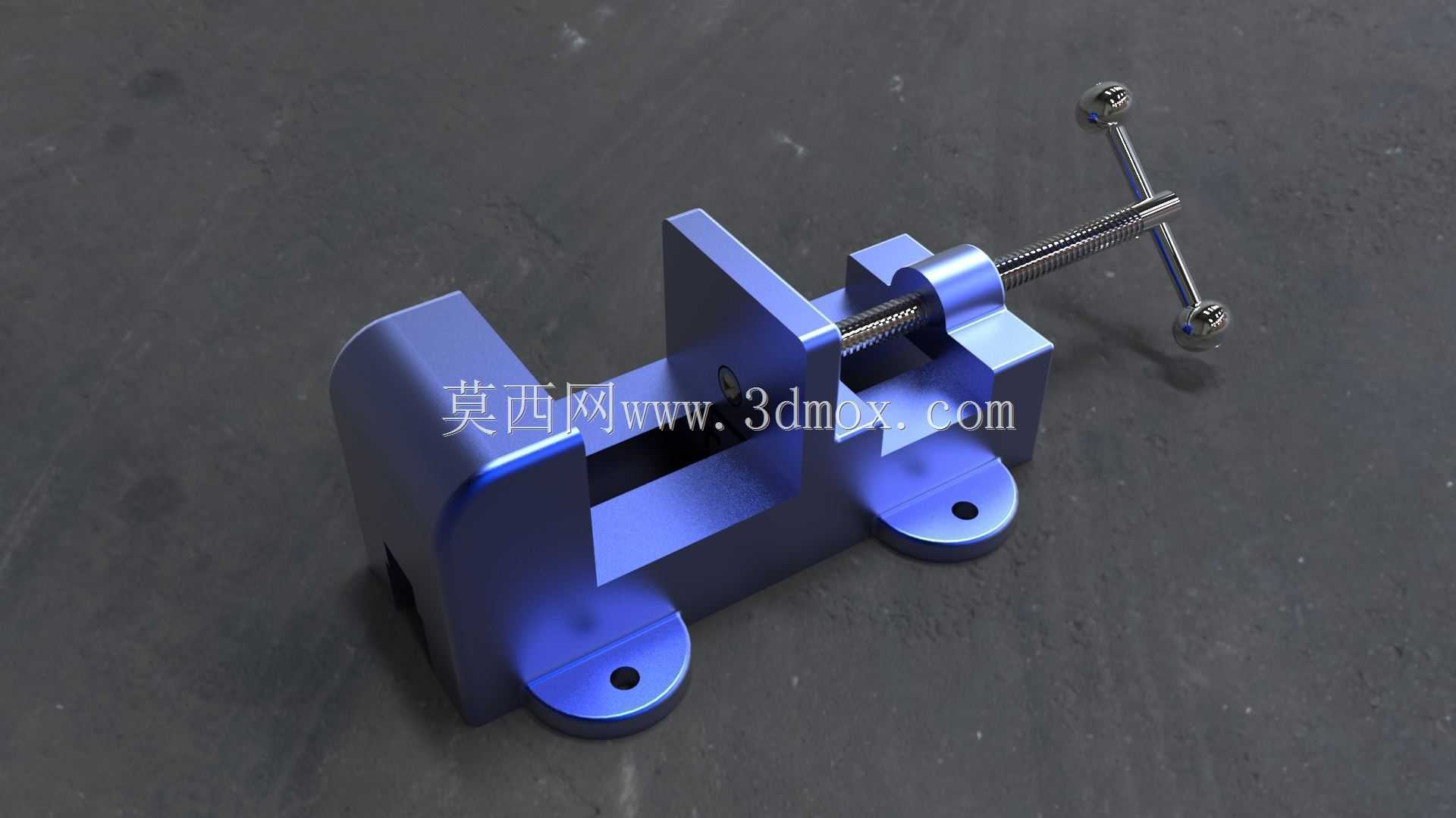

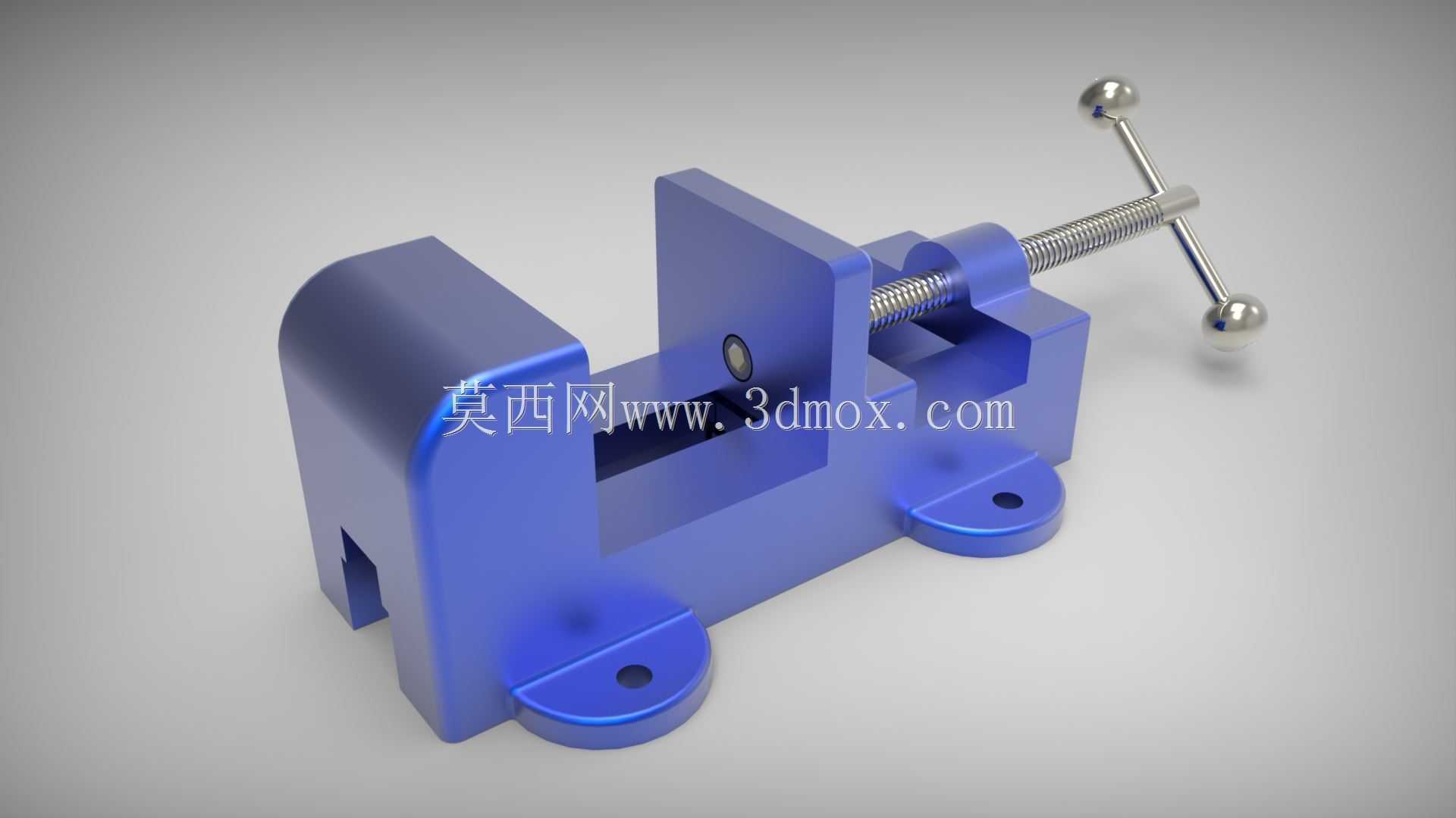

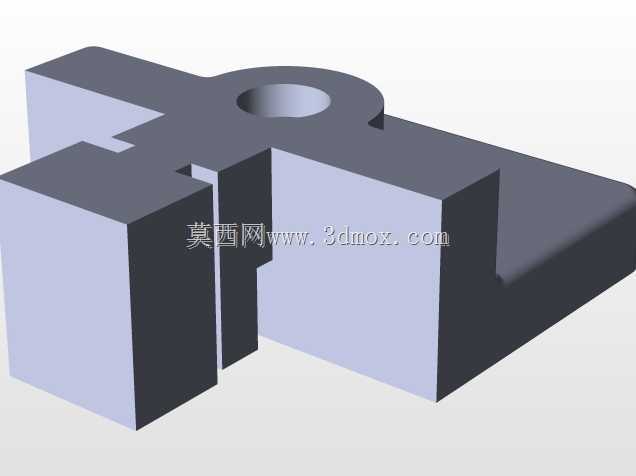

　　这款小型夹持虎钳是钳工工位、精密加工装夹场景下的常用工装，日常在小型零件铣削、钻孔、打磨、装配工序中承担工件固定作用，相比大型机用虎钳，它的体积更紧凑，适配桌面级加工设备、轻型作业工位的装夹需求，不会占用过多操作台面空间，也能满足小尺寸零件的精准夹持要求。从结构设计来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部设置两个带安装孔的凸耳，安装时可通过螺栓穿过凸耳孔位将虎钳整体锁定在工作台面或者设备工装板上，安装边界的孔位间距适配多数轻型工作台的T型槽间距，也可适配定制工装板的预设孔位，安装后整体刚性足够承受轻型加工的切削力，不会出现夹持过程中整体移位的问题。驱动部分采用梯形螺杆传动结构，螺杆端部搭配十字形摇臂，

　　摇臂两端设置球形握柄，操作时转动摇臂即可带动螺杆旋转，进而推动活动钳身沿钳身的导向导轨做直线往复运动，实现钳口的开合动作；梯形螺杆的自锁特性可以保证夹持到位后，活动钳身不会因为加工过程中的振动出现回退松脱的问题，无需额外增加锁止结构就能保证夹持可靠性，这种传动结构的维护成本极低，日常仅需定期在螺杆螺纹面、导向配合面涂抹润滑脂即可保证操作顺畅，不会出现卡滞问题。钳口部分采用平直夹持面设计，夹持面预留了加装防滑齿板或者软质钳口垫的安装位，针对不同材质的工件可以更换对应钳口配件：夹持硬质金属工件时可更换带防滑齿的淬火钢钳口，增大夹持摩擦力避免工件打滑；夹持铜、铝、塑料等软质工件时可更换铜质或者尼龙材质的软钳口，

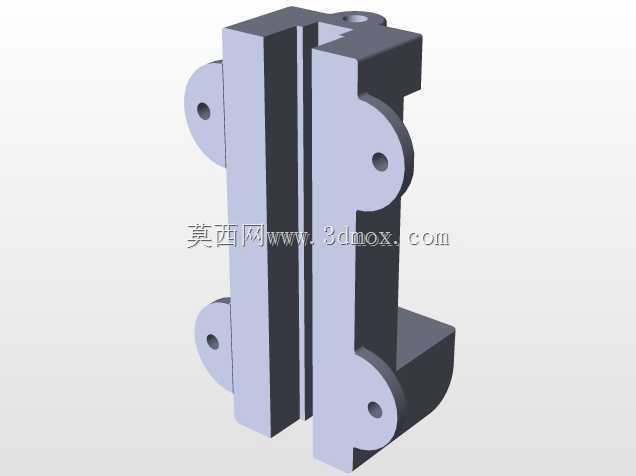

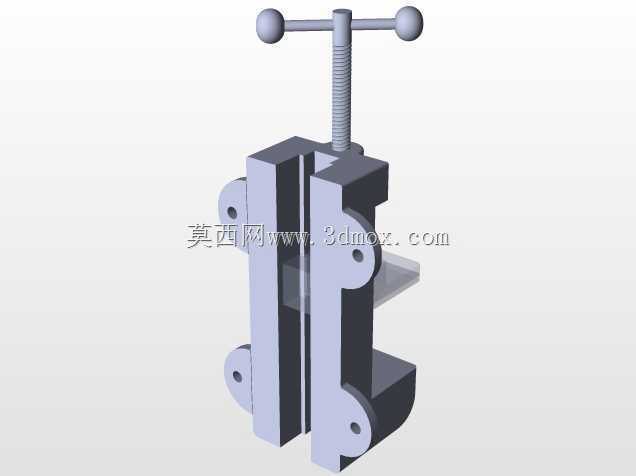

　　避免夹持力过大在工件表面留下压痕，满足不同材质零件的装夹防护需求。钳身的导向结构采用一体式铣削成型的导轨槽，活动钳身与导轨槽的配合间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，又能控制配合间隙在合理范围内，避免夹持工件时活动钳身上翘，保证钳口上下位置的夹持力均匀，不会出现工件夹持歪斜的问题。固定钳身的尾部设置螺杆支撑座，螺杆穿过支撑座的光孔后通过轴用挡圈限位，保证螺杆旋转时不会出现轴向窜动，将旋转运动稳定转化为活动钳身的直线进给运动，进给过程中活动钳身的运动方向与固定钳口保持垂直，保证夹持工件时两个钳口面平行贴合，不会出现夹角导致工件装夹不正，影响后续加工的位置精度。从实际使用场景来看，这款虎钳除了适配常规的钳工手工作业，

　　也可安装在小型台钻、桌面型铣床、攻丝机等轻型加工设备上，承担小尺寸零件的装夹工作，它的最大开合行程适配多数小型零件的夹持尺寸，钳身高度设计也考虑了加工时的刀具避让需求，不会因为钳身过高导致刀具行程不足，也不会因为钳身过低导致工件装夹后加工位置离工作台面过近，影响排屑或者操作。整体结构没有冗余的复杂零件，所有零部件都采用常规机械加工工艺即可生产，固定钳身和活动钳身采用铸铁材质铣削成型，具备足够的刚性和减震性，螺杆采用45号钢调质处理，表面硬度足够承受频繁旋转操作的磨损，摇臂和握柄采用普通碳钢加工成型，整体制造成本可控，同时具备足够的使用寿命，日常使用中即使出现螺杆磨损、钳口损坏的问题，也可以单独更换对应配件，无需整体报废，降低了长期使用的维护成本。在装配调试环节，这款虎钳的装配流程简单，依次将螺杆装入固定钳身的支撑座，套入活动钳身的螺母配合位，安装摇臂和底部安装凸耳即可完成整体装配，装配后仅需调整导轨配合面的间隙，保证活动钳身滑动顺畅无旷量即可投入使用，不需要复杂的调试工序，适合批量生产加工，也适合维修人员自行拆解维护，清理内部积存的切屑和油污，保证长期使用的操作手感。
