串珠式细圈指环结构三维设计

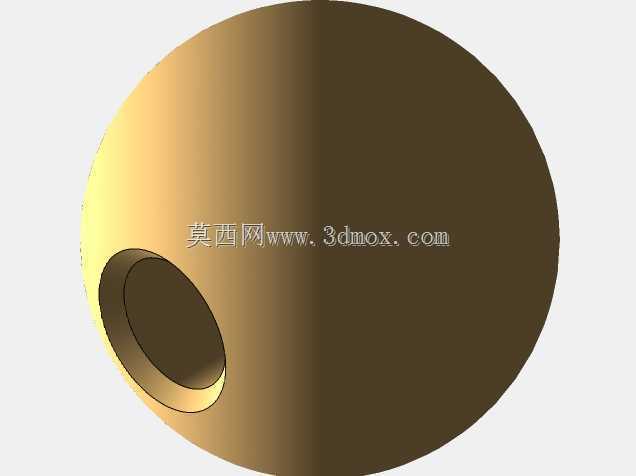

　　日常穿戴配饰的结构设计中，细圈串珠指环的建模需要兼顾佩戴贴合度与饰件排布的规整性，这类结构常应用于轻奢首饰、文创配饰的打样生产环节，也可作为穿戴类智能传感元件的载体结构，在微型健康监测指环的原型设计中提供基础结构参考。设计之初需要先确定指环的佩戴适配基准，常规适配成年女性指围的圈体直径控制在16-18mm区间，圈体本身采用直径0.8mm的金属线材弯折成型，弯折过程中需要保证圈体的圆度公差控制在0.1mm以内，避免佩戴时出现局部硌手的问题，同时圈体的接口位置采用隐藏式激光焊接结构，焊接后打磨至与圈体表面齐平，保证外表面无凸起毛刺。串珠部分采用等直径的扁圆形金属珠，单颗珠子的直径控制在2.2mm，厚度1.2mm，珠子中心开设直径0.

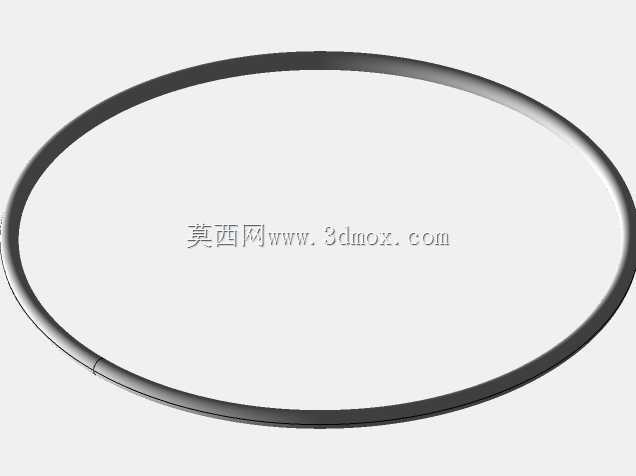

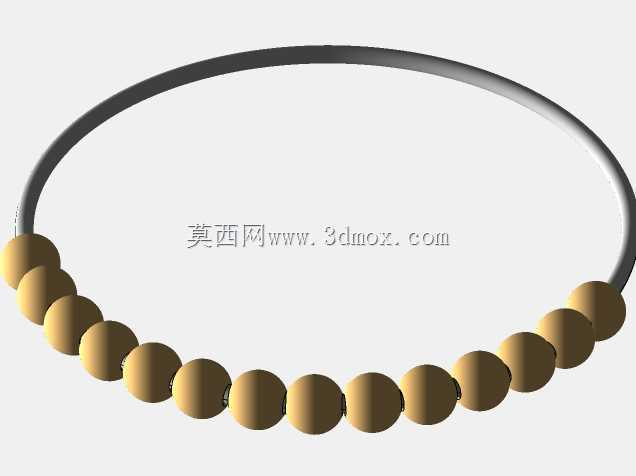

　　9mm的通孔，通孔与圈体线材之间保留0.1mm的装配间隙，既可以保证珠子能够在圈体上小范围滑动，又不会出现晃动量过大导致的排布散乱问题。珠子的排布并非满圈布置，而是集中在指环佩戴时朝向手掌外侧的120度弧段范围内，总计排布14颗等距排列的珠子，相邻珠子之间的间隙控制在0.1mm，既保证串珠段的视觉饱满度，又不会因为珠子过多导致指环整体重量超标，单枚指环的整体重量控制在3g以内，符合日常长时间佩戴的重量舒适阈值。建模过程中需要先绘制圈体的中心引导线，引导线采用完整的圆形草图，通过扫描特征生成圈体的基础实体，之后单独绘制单颗串珠的截面轮廓，通过旋转特征生成单颗珠子的实体，对珠子中心的通孔进行拉伸切除后，以圈体中心轴线为阵列基准，

　　按照120度的总排布角度进行圆周阵列，阵列过程中需要保证每颗珠子的通孔轴线与圈体对应位置的切线方向垂直，避免珠子装配后出现歪斜。考虑到后续的表面处理工艺，珠子的外边缘做0.1mm的圆角过渡，圈体与珠子接触的位置预留0.05mm的工艺间隙，避免电镀或者抛光过程中出现积液、积粉的问题。这类结构除了作为普通首饰使用外，还可以在珠子内部嵌入微型压力传感元件，通过圈体的形变传递手指的压力变化，实现健康监测、手势交互等功能，此时需要将对应位置的珠子内部预留直径1.5mm的空腔，用于放置传感芯片与微型走线，走线沿着圈体的内部线槽布置，线槽开设在圈体朝向手指内侧的隐蔽位置，宽度0.5mm，深度0.3mm，走线完成后用透明树脂填充封平，

　　保证佩戴时的触感平滑。结构的安装边界需要考虑不同指围的适配性，圈体的线材采用316L医用不锈钢材质时，可以支持±1mm的直径微调，通过专用的指环调整工具即可改变圈体大小，适配不同用户的指围需求，串珠部分的固定方式除了活动排布外，也可以根据设计需求将两端的珠子与圈体进行点焊固定，避免珠子在圈体上滑动错位，点焊位置选择在珠子与圈体接触的内侧隐蔽处，焊接后打磨平整，不影响外观的整体性。建模时需要注意所有曲面的连续性，珠子的外表面与圈体的外表面之间保持G1连续，避免渲染或者3D打印过程中出现棱角分明的折痕，同时所有的实体特征需要做拔模处理，若采用失蜡铸造工艺进行生产，拔模角度控制在0.5度即可，保证蜡模能够顺利从模具中脱出，不会出现结构断裂的问题。
