旋转盖帽式便携USB闪存盘结构设计

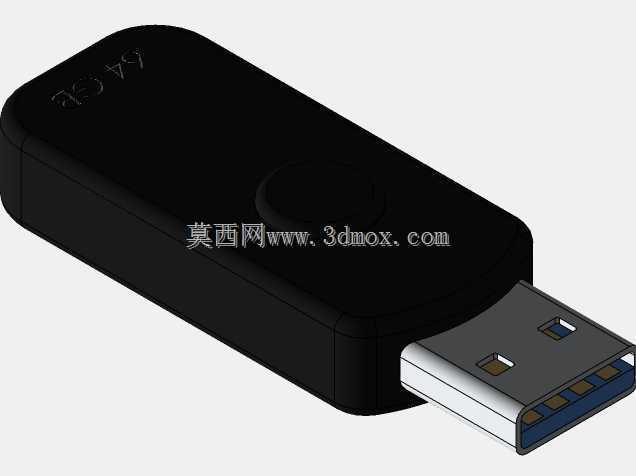

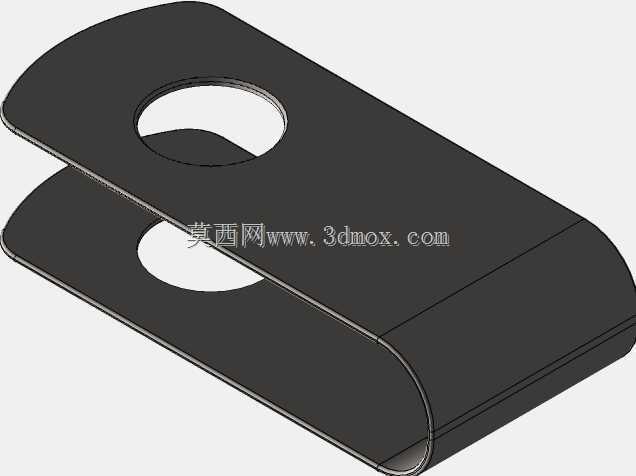

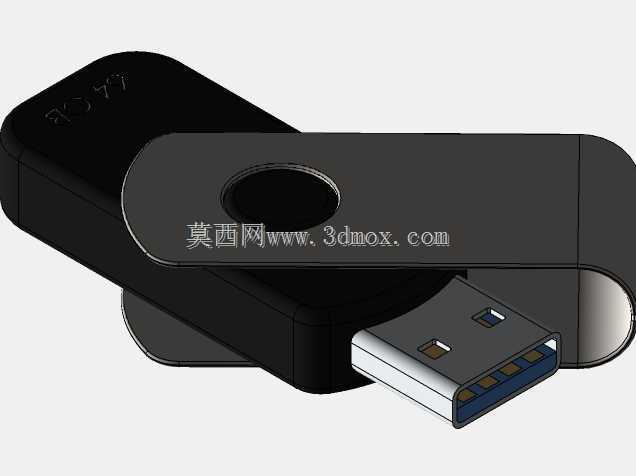

　　这款旋转盖帽式便携存储装置的结构设计，首先围绕日常高频使用场景下的可靠性需求展开，日常办公场景中，使用者常需要在不同工位的台式机、会议室投影设备、外出携带的笔记本之间快速插拔传输文件，传统分离式盖帽的U盘很容易出现盖帽遗失、接口进灰导致接触不良的问题，因此设计时采用了一体化旋转盖帽结构，将盖帽与主体通过尾部的旋转轴连接，旋转阻尼经过反复调校，既不会因为阻尼过小导致盖帽随意转动露出接口刮蹭包内物品，也不会因为阻尼过大需要用很大力气才能掰开使用，旋转到180度位置时设置有轻微的卡位触感，提示使用者接口已经完全露出可以插拔，旋转到0度闭合位置时同样有卡位，此时盖帽完全覆盖USB金属接口，避免接口在携带过程中被挤压变形、积灰或者沾水。

　　从功能特性来看，主体内部预留的空间可以适配常规的USB2.0、USB3.0协议的公头模组与闪存芯片、主控电路板，金属USB公头的伸出长度完全符合通用USB接口的插拔深度标准，插入设备接口后不会出现过松脱落或者过紧难以拔出的问题，盖帽闭合后整体外轮廓没有突出的尖锐边角，所有边缘都做了R0.5的圆角过渡，放在裤兜或者公文包内不会刮伤其他物品，盖帽上预留的圆形挂孔可以搭配挂绳、钥匙扣使用，方便使用者将其挂在钥匙串上随身携带，降低遗失概率。设计过程中首先确定的是安装边界尺寸，闭合状态下整体长度控制在55mm以内，宽度控制在20mm以内，厚度控制在10mm以内，这个尺寸既能够容纳常规的闪存主控板与芯片，也不会因为体积过大占用相邻的USB接口位置——很多台式机的前置USB接口间距较小，体积过大的U盘插入后会挡住旁边的接口，导致相邻接口无法使用，这款设计的宽度控制在20mm，插入标准间距的USB接口后，相邻接口仍有足够空间插入其他设备。结构拆分上主要分为上壳体、下壳体、旋转盖帽、旋转轴四个主要塑料结构件，上下壳体通过卡扣配合连接，不需要额外打螺丝，装配时只需要将焊好元件的PCB板放入下壳体的定位槽内，扣合上壳体即可完成主体部分的装配，之后将旋转盖帽的轴孔对准上下壳体尾部的轴柱压入，就可以完成整体装配，装配工序简单，适合批量注塑生产。壳体壁厚设计为1.2mm，既能够保证壳体的结构强度，日常从1.

　　2米高度自由落体到水泥地面不会出现壳体开裂、内部元件移位的问题，也不会因为壁厚过大导致整体重量超标，整体带元件的重量控制在15g左右，长时间挂在钥匙串上也不会有明显的坠重感。外观上采用了简约的方正造型搭配圆角过渡，壳体表面可以做晒纹或者磨砂处理，避免使用过程中残留指纹和划痕，保持外观整洁，旋转盖帽的外表面预留了平整的区域，可以丝印品牌标识或者容量标识，不会因为旋转摩擦导致标识磨损。在实际使用场景中，这种旋转结构的设计相比推拉式结构的U盘耐用性更强，推拉式结构的内部滑轨经过多次推拉后容易出现磨损松旷，导致接口无法固定在伸出位置，而旋转轴结构的转动摩擦面更大，耐磨性能更好，经过上万次旋转测试后仍然能够保持稳定的阻尼感和卡位精度，

　　适合高频次使用的办公场景。接口部分的金属公头采用标准的不锈钢外壳封装，内部的胶芯采用耐高温的LCP材质，能够承受插拔过程中的摩擦和焊接时的高温，公头与PCB板的焊接位置设计有定位挡块，插入接口时的外力会通过挡块传递到壳体上，不会直接作用在焊接点上，避免多次插拔后出现焊盘脱落、接口松动的问题。内部PCB板的定位槽设计有0.2mm的间隙余量，装配时可以快速放入，同时上下壳体扣合后会有定位筋压住PCB板的边缘，避免使用过程中PCB板在壳体内晃动，导致焊接点受力损坏。尾部的旋转轴采用过盈配合的方式装配，轴柱的直径比轴孔大0.1mm，压入后不会出现松脱的问题，同时轴柱根部做了R角加强，避免旋转过程中应力集中导致轴柱断裂。整体设计没有多余的装饰结构，所有结构特征都服务于实际使用功能，在保证结构强度和使用可靠性的前提下，尽可能压缩整体体积，提升便携性，同时兼顾批量生产的装配便利性，降低生产装配的成本。
