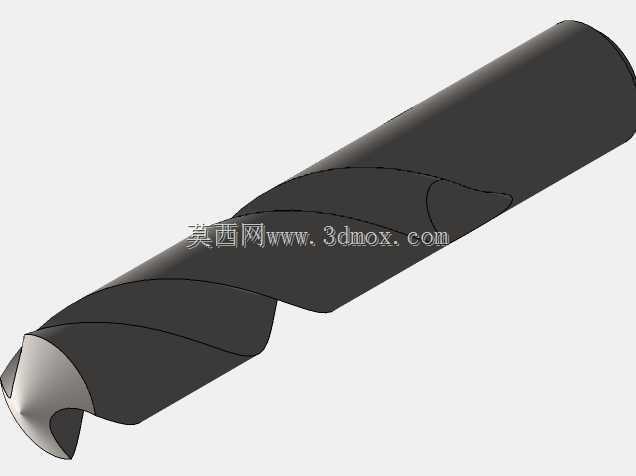

标准直柄麻花钻切削刀具三维结构

　　在常规金属切削加工场景里，孔加工占比能到机加工总工序的三成以上，直柄麻花钻是车间里最常见的孔加工执行部件，不管是台式钻床、立式加工中心还是手持电钻，只要涉及小直径孔的粗加工工序，基本都能看到这类刀具的身影。做这个三维结构的时候，最先要卡准的是钻芯厚度的渐变逻辑，从切削端到柄部方向，钻芯厚度要按每100mm长度递增1.4-2mm的锥度做增量，这个参数不是随便定的——太薄的钻芯在高速钻削时容易因为扭矩过载发生扭断，太厚又会让轴向进给力陡增，加工时工件容易出现让刀变形，甚至把薄板材顶穿。

　　再看螺旋槽的型线设计，这次做的是通用加工款，螺旋角取了30度的常规值，这个角度适配绝大多数碳钢、普通合金钢的钻削工况，槽型的截面不是规则圆弧，靠近刃带的位置要做微小的副后角让刀结构，避免钻削过程中刃带和孔壁发生大面积摩擦，既可以降低钻削时的切削热累积，也能减少孔壁的拉伤痕迹，保证成孔的表面粗糙度能稳定达到Ra6.3的粗加工要求。切削端的锋角做的是118度标准值，横刃斜角控制在50-55度区间，横刃部分做了对应的修磨结构预留，实际生产中工人可以根据加工材料的硬度，对横刃进行针对性修磨，比如钻削铝件这类软质金属时，可以把横刃磨得更窄，降低轴向抗力；钻削淬火钢这类硬材料时，适当保留横刃宽度来提升刀尖的结构强度。

　　外形尺寸上，直柄部分的公差严格按h6级精度做配合预留，柄部直径和工作部分直径的同轴度控制在0.02mm以内，保证装夹到钻夹头之后不会出现径向跳动超标的问题，要是同轴度差，钻出来的孔会出现孔径偏大、孔轴线偏斜的问题，后续铰孔或者攻丝工序就会出现余量不均的情况，直接影响零件的最终装配精度。刃带的宽度按直径比例取0.8-1.2mm，两条螺旋刃带对称分布在钻头外圆，既起到导向修光孔壁的作用，也能控制钻头在钻削过程中的径向摆动量。排屑槽的抛光面做了结构预留，实际生产中会对槽面做抛光处理，让切屑能顺着螺旋槽顺利排出，避免切屑在槽内堵塞刮伤已加工孔壁，尤其是钻削深孔的时候，排屑顺畅度直接决定了钻头的使用寿命和加工效率。

　　安装边界这块，直柄结构的适配性很强，不需要配套专用的锥套，只要是夹持范围匹配的钻夹头、弹簧夹头都能装夹，装夹时要保证柄部的夹持深度不小于钻头直径的1.5倍，避免高速旋转时出现打滑、钻头飞出的安全隐患。从实际使用场景来说，这类钻头除了金属材料钻孔，更换对应的锋角和螺旋角参数后，也能用于木材、硬质塑料等非金属材料的钻孔加工，是机械加工、设备维修、钣金制作等场景里的必备消耗型刀具。建模过程中特意把各个切削面的交线做了精准还原，没有做简化处理，不管是做加工工艺仿真、刀具刃磨培训演示，还是做钻削过程的动力学分析，这个模型都能提供准确的结构参考，不会因为结构简化导致仿真结果出现偏差。另外，钻头的工作部分长度和柄部长度的比例也按通用标准做了匹配，既保证足够的钻孔深度行程，也避免过长的悬伸导致刀具刚性不足，加工时出现振刀问题。
