150N支撑型气弹簧结构设计方案

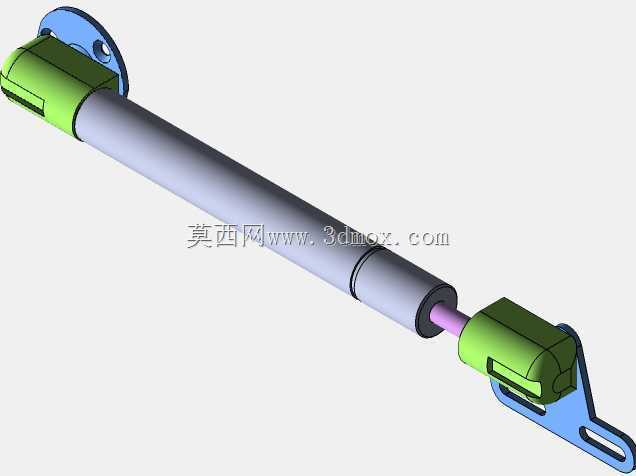

　　日常做设备结构设计时，气弹簧是很容易被忽略但又直接影响操作体验的小部件，这款150N规格的气弹簧，我在做小型设备舱门、仪器翻盖、轻型工装防护门的选型时经常会用到，它的输出力值刚好适配1-2kg左右的翻盖类负载，不会出现撑力太大掀翻门板、或是撑力不足门体下坠的问题。先从安装边界说起，这款气弹簧两端都采用了带安装孔的折弯支架，端支架的孔位是标准的通孔设计，不需要额外做转接件，直接用M5或者M6的螺栓就能固定在设备框架上，安装时要注意两个铰接点的运动轨迹，必须保证气弹簧在伸缩全程不会和周边的结构件发生剐蹭，尤其是在门体完全闭合的状态下，缸筒部分不能和门板内侧的走线、元器件产生干涉，我之前踩过的坑就是没算好闭合状态的缸体位置，

　　导致关门时气弹簧顶到了内部的接线端子，后期改支架孔位费了不少功夫。从功能特性来看，这款气弹簧属于自锁-free型？不对，是普通的压缩气弹簧，伸展过程中提供稳定的支撑力，压缩时需要施加对应的外力，内部的阻尼结构能保证伸展速度平缓，不会出现弹开过快撞坏周边零件的情况，150N的力值是指伸展状态下的额定输出力，实际选型时要根据门体的重心位置、铰接点距离来计算力矩，不能直接按门体重量选，比如门的铰接点在侧边，重心离铰接点200mm，气弹簧安装点离铰接点100mm的话，需要的气弹簧力值大概是门重的2倍左右，这点很多新手选型时容易搞错，装完之后发现门撑不住。设计思路上，这款气弹簧的缸筒采用了光滑的金属外壁，没有多余的凸起结构，

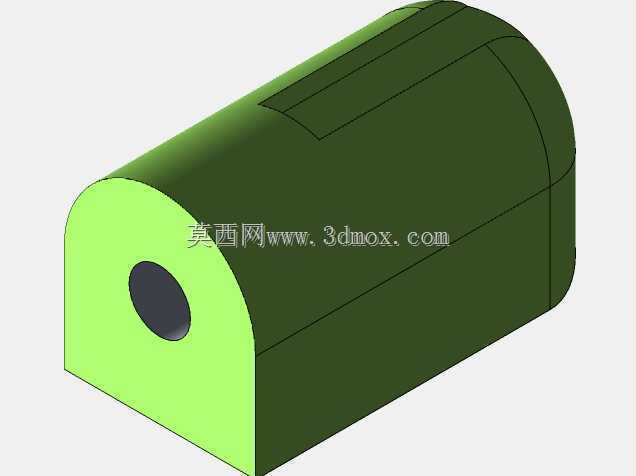

　　活塞杆部分做了硬化处理，表面粗糙度控制得很低，能减少密封圈的磨损，提升使用寿命，两端的连接头可以小角度摆动，补偿安装时的孔位误差，不需要支架做的完全同轴，降低了安装面的加工精度要求，端盖部分的密封结构做了多层设计，能适应普通车间的温湿度环境，不会因为轻微的粉尘就出现漏气泄压的问题。再说说应用场景，除了常见的设备舱门，这种小力值的气弹簧还能用在小型自动化设备的上掀式操作面板、检测仪器的翻盖护罩、工装夹具的快速开合挡门，甚至是一些轻型储物柜体的上翻门支撑，相比普通的机械撑杆，它不需要额外的锁止结构，开合过程全程有阻尼，操作手感更顺滑，也不会出现机械撑杆脱钩砸人的风险。安装尺寸方面，这款气弹簧的闭合总长度和伸展总长度的差值就是有效行程，

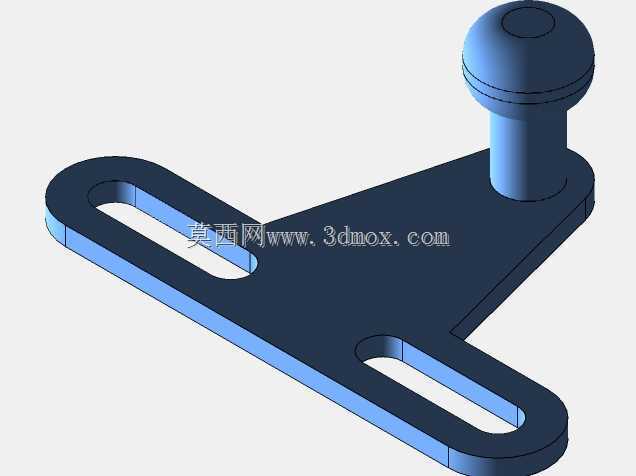

　　选型时要先算好门体从完全闭合到完全打开需要的移动距离，预留10mm左右的行程余量，不能让气弹簧在完全伸展时处于硬顶的状态，否则长期使用会把端支架顶变形，也不能让气弹簧在完全闭合时还有多余的行程没走完，不然门体关不严会留缝隙。另外要注意，气弹簧的安装方向最好是活塞杆朝下，也就是缸筒在上、活塞杆在下的倾斜安装，这样能保证内部的润滑油始终浸润密封圈，延长使用寿命，如果必须水平安装的话，要提前和供应商说明密封结构的适配性，不然用久了容易出现漏油漏气的问题。还有两端的支架，这款配套的支架是折弯成型的钣金件，安装孔做了长圆孔设计，安装时可以小范围调整气弹簧的安装位置，方便调试支撑力的作用点，调试的时候可以先把支架螺栓稍微拧松，开关几次门体找到最顺畅的位置再拧紧固定，这点设计很贴合现场安装调试的实际需求，不用一开始就把孔位算的丝毫不差，降低了前期的设计精度压力。从结构细节来看，活塞杆和端盖之间有防尘圈，能阻挡车间里的金属切屑、粉尘进入缸筒内部，避免刮伤活塞杆表面破坏密封，这一点在机加工设备的防护门上使用时尤其重要，很多普通气弹簧用在机床防护门上不到半年就漏气，大多是因为切屑进到密封位置刮坏了活塞杆，这款的防尘结构能很好的规避这个问题。
