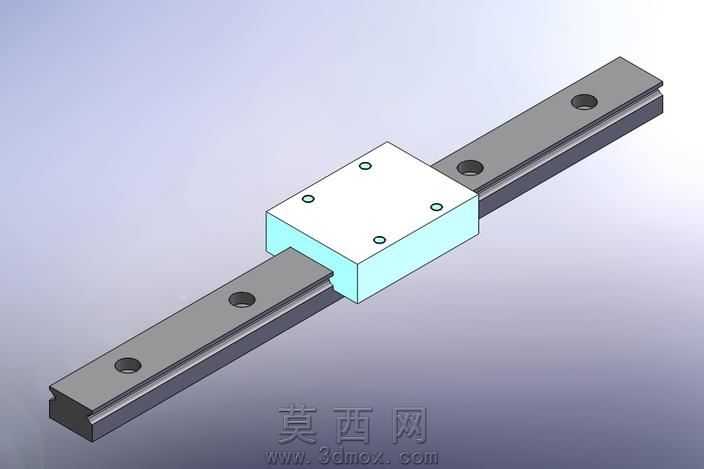

精密设备用MSC15M线性导轨三维设计

本次设计的MSC15M线性导轨采用三维建模软件完成全参数化构建，建模过程中严格遵循精密传动部件的尺寸公差规范，首先对导轨主体进行拉伸成型，按照标准导轨的截面轮廓绘制草图，确保滚道圆弧面的弧度与滑块内部滚珠循环路径完全匹配，导轨上的安装孔采用阵列特征完成定位，孔位间距、沉头深度均符合行业安装标准，保证后续实际装配时的互换性。滑块部分采用分体式建模逻辑，先构建金属基座的主体结构，再对内部的滚珠回流通道进行布尔运算切除，通道的转弯处做了平滑过渡处理，避免滚珠运行时出现卡滞，滑块顶部的安装螺纹孔按照精密设备的安装需求做了均布排布，端面的密封件结构单独建模，还原了实际产品的防尘密封设计。材质渲染阶段，导轨主体赋予高铬轴承钢材质，调整金属粗糙度参数模拟淬火后的哑光金属质感，滑块的金属部分做了发黑处理的材质表现，密封胶条赋予丁腈橡胶的半哑光弹性材质，整体渲染采用柔和的工业产品打光方案，清晰呈现导轨与滑块的配合结构，同时突出精密零件的加工质感。结构设计上重点优化了滑块与导轨的配合间隙，滚道的接触角按照高负载刚性需求设定为45度，既保证径向承载能力，也能承受一定的倾覆力矩，适配精密零部件加工、检测设备的直线传动需求，建模时预留了润滑注油通道的结构，还原了实际产品的维护设计，整体模型的所有特征均保留参数化关联，可根据不同的行程需求快速调整导轨长度，适配不同的自动化设备安装场景。
