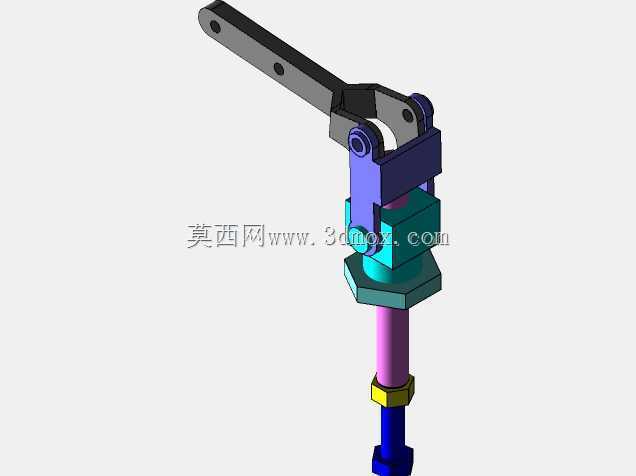

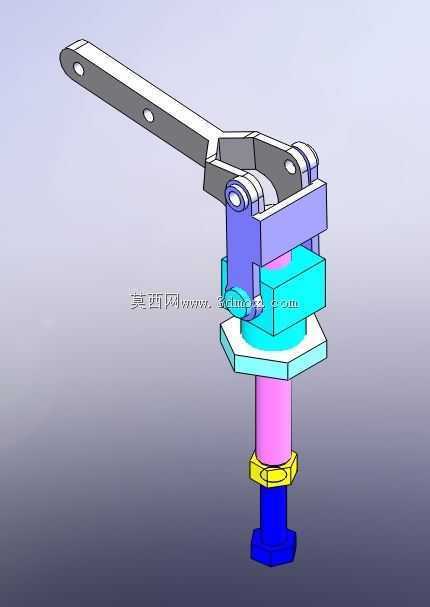

38mm行程推拉式快速拨动夹紧夹具

　　这款行程38mm的拨动式夹紧件，是工装治具领域应用极广的手动快锁构件，日常在非标自动化装配工位、焊接工装台、检具定位模块、小型零部件加工夹持场景中都能见到它的身影，区别于螺纹旋紧的慢操作夹具，它依靠肘节连杆的过死点锁止原理，只需单次扳动操作杆就能完成夹紧与松脱动作，单工位操作耗时不到一秒，能大幅提升批量装夹的作业效率。

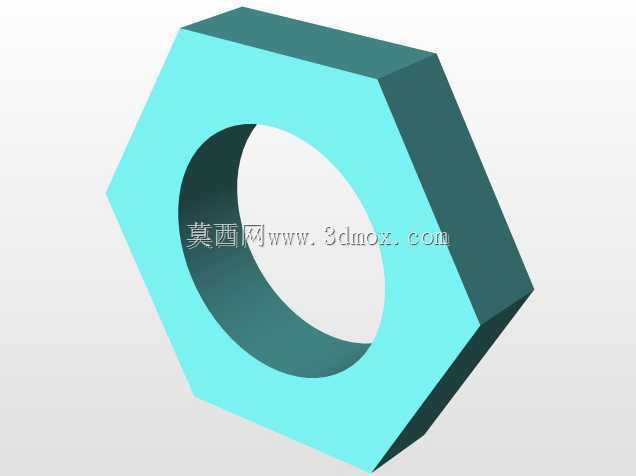

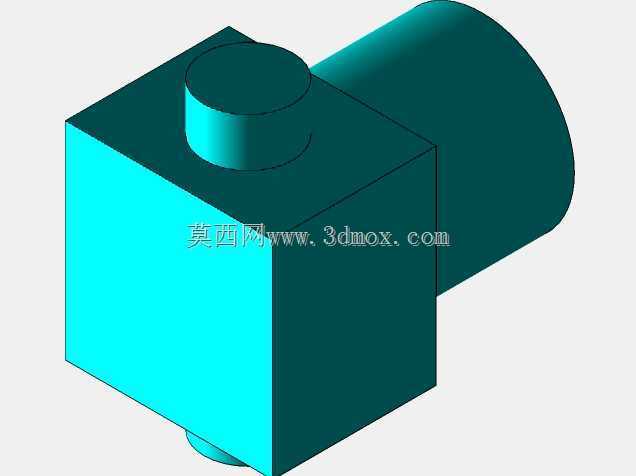

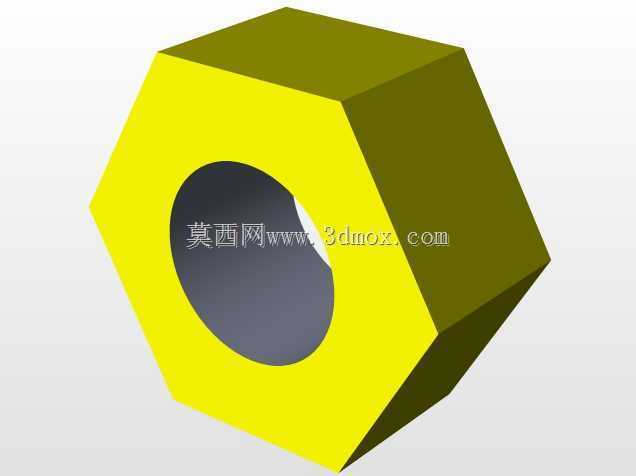

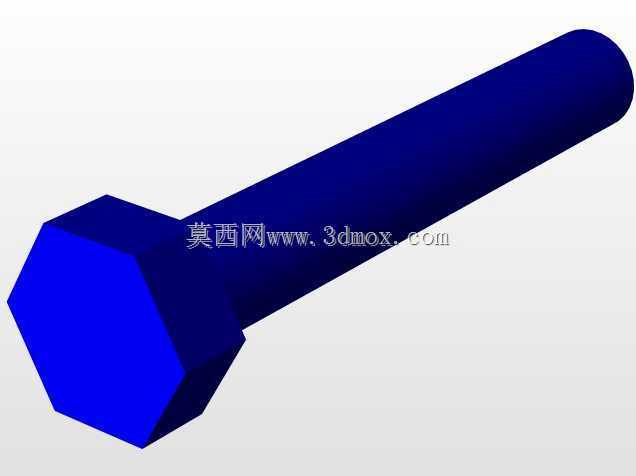

　　从结构设计逻辑来看，整个构件采用模块化分体装配思路，底部带外螺纹的安装柱是核心安装基准，柱身配套两个六角锁紧螺母，可根据安装板的实际厚度调整夹持主体的安装高度，适配不同厚度的工装基板，安装时只需在基板上开出对应直径的穿装孔，从基板下方穿入安装柱，上下两个螺母分别在基板上下端面锁紧，就能完成整个夹具的固定，不需要额外加工复杂的定位槽，安装门槛极低。中部的夹头安装座预留了标准的附件安装接口，可根据被夹持工件的外形更换压头，比如平面压块、橡胶防滑压头、异形仿形压头都能直接适配，不需要改动主体结构就能覆盖不同材质、不同外形工件的夹持需求。

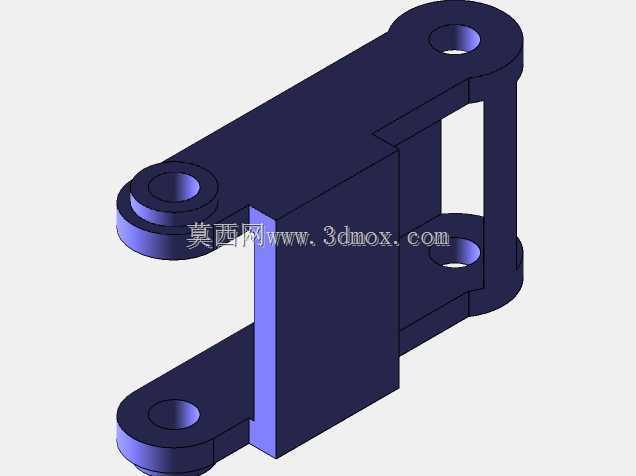

　　上方的连杆锁止机构是整个夹具的核心功能段，设计时通过连杆长度的配比计算，确保操作杆扳动到夹紧位置时，整个连杆机构刚好越过力学死点，此时哪怕夹持面受到工件的反向顶推力，机构也不会自行松脱，锁止可靠性完全能满足铣削加工、焊接作业这类有振动工况的使用要求，不会因为设备振动出现夹件松脱的安全隐患。操作杆采用长力臂设计，扳动时的握持段做了平直化处理，手部施力时的力臂长度足够，操作人员不需要施加很大的握力就能完成大夹紧力的锁止动作，长时间重复操作也不容易出现手部疲劳。

　　从安装边界尺寸来看，底部安装柱的螺纹规格适配行业通用的安装孔径，两个锁紧螺母的对边尺寸符合标准紧固件的扳手操作空间要求，安装时在基板上预留的操作空间不需要过大，哪怕是排布密集的多工位工装台，相邻夹具之间也不会出现操作干涉。操作杆扳动到松开位置时的抬起高度经过优化，不会过度占用工装台上方的操作空间，取放工件时操作杆不会对工件移动造成阻挡。38mm的额定行程刚好覆盖大部分中小型零部件的夹持高度差，不需要额外加装垫高块就能满足常规厚度工件的夹持需求，当遇到厚度超出范围的工件时，也可通过调整底部螺母的锁紧位置，微调夹头的初始高度来适配。

　　实际选型使用时需要注意，这类拨动夹的夹紧力方向是沿安装柱轴向的垂直下压，布置工位时要确保夹持力的作用线落在工件的支撑面范围内，避免出现夹件翘起的问题；如果是用于焊接工况，可在夹头位置加装隔热挡片，避免焊接飞溅损伤连杆的铰接转轴，延长构件的使用寿命；如果是用于有切削液的加工工位，可定期在铰接转轴位置加注润滑脂，避免切削液混入铁屑造成转轴卡滞，影响扳动手感。整个构件的铰接点都采用铆接式转轴，没有多余的松散零件，日常维护只需要定期清理铰接缝隙的杂物即可，不需要复杂的拆解保养，在车间多尘、多油污的环境下也能长期稳定工作。
