快装式弹簧插销门铰链结构设计

　　做设备防护门、小型金属柜体门设计快十年，这类弹簧插销铰链是我做结构选型时用得非常频繁的一类连接件，很多刚入行的工程师做门结构时总爱选普通合页加独立插销，不仅安装工序多，后期维护拆门还得拧一堆螺丝，碰到需要频繁拆装检修的设备舱门，用不了半年螺丝就滑牙，维护效率极低。这款弹簧铰链的核心设计逻辑，就是把铰接转动功能和弹簧插销的定位锁止功能整合到单个零件上，从根源上减少柜体或门框上的安装点位，也省去了额外装配插销的工序。

　　先讲实际应用场景，这类铰链最常用的场景有三类：第一类是车间小型设备的钣金防护门，比如小型冲压设备的侧检修门、电控柜的侧边舱门，这类门不需要承重太大，但是要求拆装方便，设备检修时不需要额外带工具就能把门拆下来；第二类是工业铝合金型材框架的防护围挡门，很多自动化线的铝型材安全围栏，用这种铰链不需要在型材上做复杂的沉孔攻丝，配合对应的安装片就能快速固定；第三类是小型木质工装柜、工具柜的门，尤其是车间里移动工具车的侧门，经常开关还需要偶尔整体拆卸，用这款铰链比普通合页耐用性高很多。

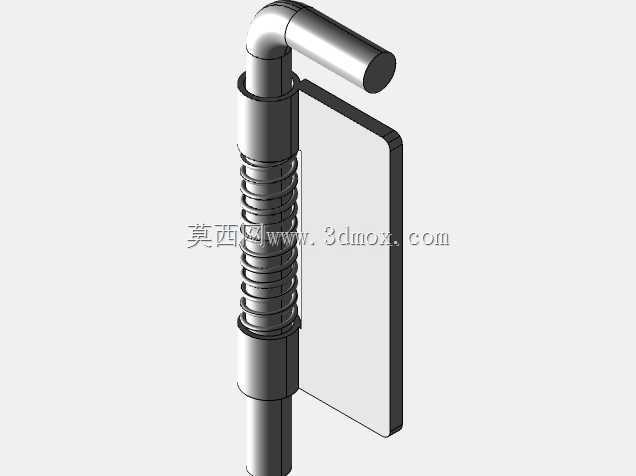

　　从功能特性上拆解，这款铰链的核心是内置的圆柱压缩弹簧，常态下弹簧处于预压缩状态，会把插销轴的下端牢牢顶在下方的安装孔位里，保持门的铰接连接状态，不会因为设备振动出现插销脱出、门意外脱落的问题。需要拆卸门的时候，只需要握住上端的L型弯柄向上提拉，压缩弹簧让插销下端从门框的下安装孔里脱出，就能直接把门整体取下来，全程不需要螺丝刀、扳手这类工具，一线运维人员徒手就能操作，非常适合需要频繁开门检修的设备点位。和普通外露式弹簧插销比，这款的弹簧是包裹在轴套内部的，车间里的切削液、金属粉尘不会直接附着在弹簧表面，不会出现弹簧锈死、卡滞的问题，日常维护只需要定期在转轴位置滴少量润滑油就能长期使用。

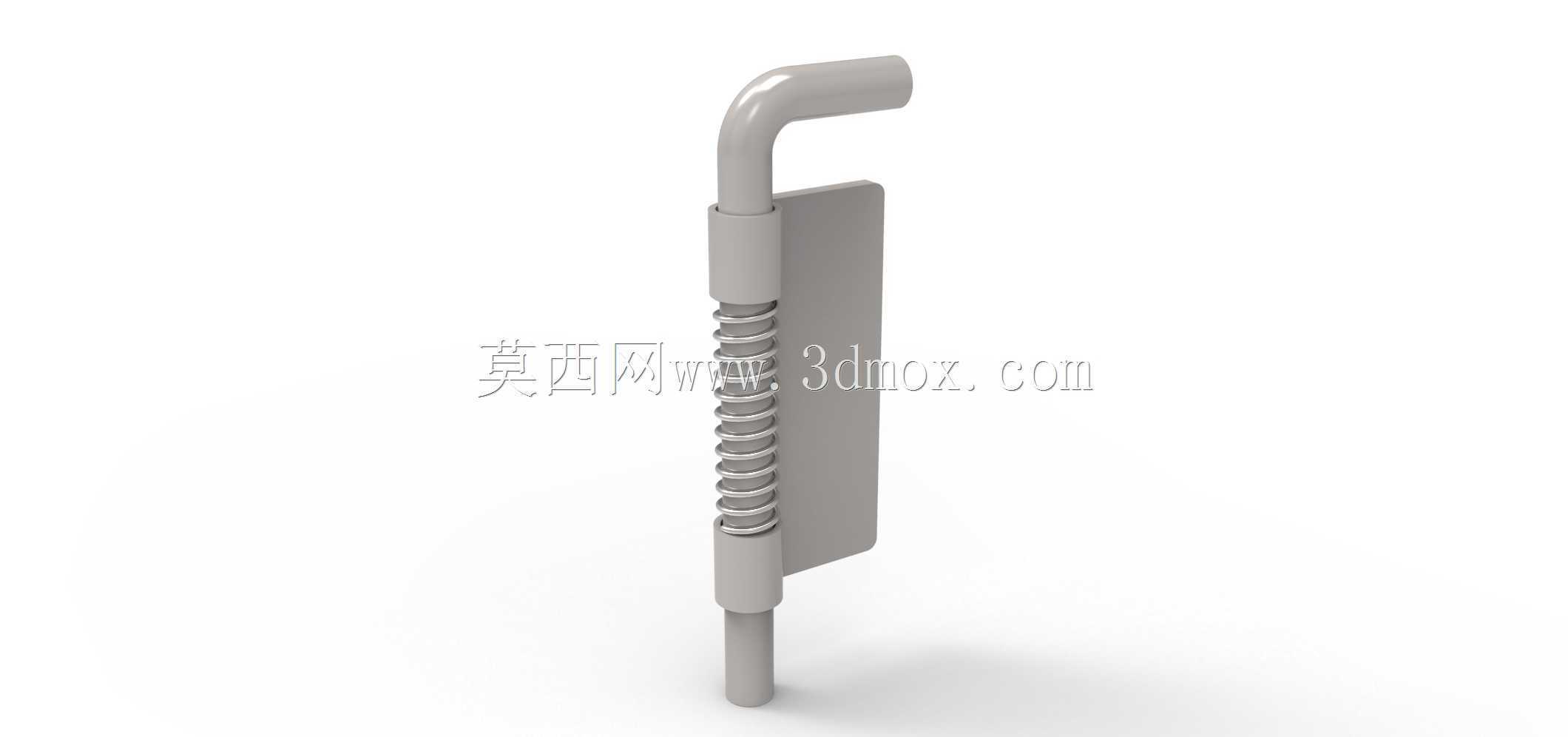

　　再讲设计思路的细节，整个零件的结构分成五个部分：上端的L型操作弯柄、上轴套、内置压缩弹簧、中间铰接轴、后侧安装固定板。上端的弯柄做了圆弧过渡，没有尖锐棱角，提拉的时候不会划手，弯柄的长度刚好符合成年人手指的提拉行程，向上提12mm左右就能让下端插销完全脱出下安装孔，行程太长会操作费力，行程太短则容易因为振动导致意外脱开。后侧的安装固定板是平板结构，上面预留了两个沉头安装孔，可以用M5或者M6的沉头螺丝直接固定在门的侧边，安装后螺丝头不会突出板件表面，不会和门框产生刮擦。上轴套和铰接轴之间做了间隙配合，公差控制在H8/f7的区间，既保证转动的时候没有明显旷量，又不会因为公差太小出现转动卡滞的问题，弹簧的线径、节距都是匹配1-2mm厚钣金门、或者20mm厚木质门的承重设计，单副铰链可以承受15kg左右的门重，常规的小型设备门用两副铰链上下布置完全足够。

　　关于安装边界和尺寸配合，首先要明确安装时的尺寸要求：门的侧边厚度不能小于15mm，否则安装固定板固定后螺丝会穿透门板影响外观；门框上下对应的安装孔位，需要和铰链同轴度控制在1mm以内，下安装孔的深度不小于10mm，保证插销插入后有足够的啮合长度，不会因为门的晃动脱出。安装的时候要注意，两个铰链上下布置时，轴线必须保持在同一条垂直线上，否则会出现开关门卡滞、弹簧受力不均提前疲劳的问题。如果是用在铝型材框架上，不需要额外做焊接固定，只需要在型材对应的位置钻8.5mm的通孔作为下插销的定位孔，上安装位用T型螺栓配合法兰螺母固定安装板即可，整个安装过程一个人五分钟就能完成，比装普通合页加插销的组合节省至少三分之二的时间。

　　很多工程师选这类铰链的时候容易忽略弹簧的预紧力参数，这款铰链的弹簧预紧力设计在30N左右，既不会因为预紧力太大导致提拉的时候费力，也不会因为预紧力太小，设备运行振动的时候出现插销慢慢向上窜动、最终门脱落的问题。转轴的表面做了镀锌钝化处理，防锈能力可以满足普通工业车间的使用环境，如果是用在潮湿、有腐蚀介质的场景，比如清洗设备的舱门，还可以选304不锈钢材质的同结构款，不过常规钣金设备用碳钢镀锌款就足够，成本也更低。另外要注意，这类铰链不适合用在重量超过20kg的大门上，比如大型设备的整体防护门，重量太大的话长期使用会让铰接轴出现弯曲变形，导致开关不畅，这类重载场景还是要选带承重轴承的重型合页搭配独立插销，不要硬选这类轻载快装铰链。

　　实际建模的时候，要注意把弹簧的压缩行程、轴的配合间隙都做参数化关联，比如调整门厚的时候，安装板的固定孔位置可以跟着参数同步调整，不需要重新绘制草图；弹簧的长度也要和提拉行程做关联，保证提拉到最大行程时，弹簧不会被压并，保留1mm左右的余量，避免弹簧长期被压并失去弹性。很多新手建模的时候容易把弹簧的两端做成并紧磨平的结构但不考虑和轴套的配合，实际生产的时候弹簧如果外径和轴套内径间隙太小，弹簧压缩的时候会出现偏磨，用久了就会出现弹力不均、卡滞的问题，建模的时候要给弹簧外径和轴套内壁留至少0.5mm的间隙，保证弹簧伸缩的时候是沿着轴线方向运动，不会出现偏斜。
