弹簧按钮式插销窗锁结构设计

　　这款弹簧按钮式窗锁属于门窗启闭锁止类五金构件，日常主要应用在民用推拉窗、工业设备观察窗、特种车辆侧窗、机柜防护窗体等需要手动快速锁止与解锁的场景中，核心作用是在窗体闭合后提供可靠的轴向锁止力，避免窗体受外力震动、风压影响出现意外滑移开启，同时兼顾操作的便捷性，无需额外配套钥匙，仅通过单指按压即可完成解锁动作。

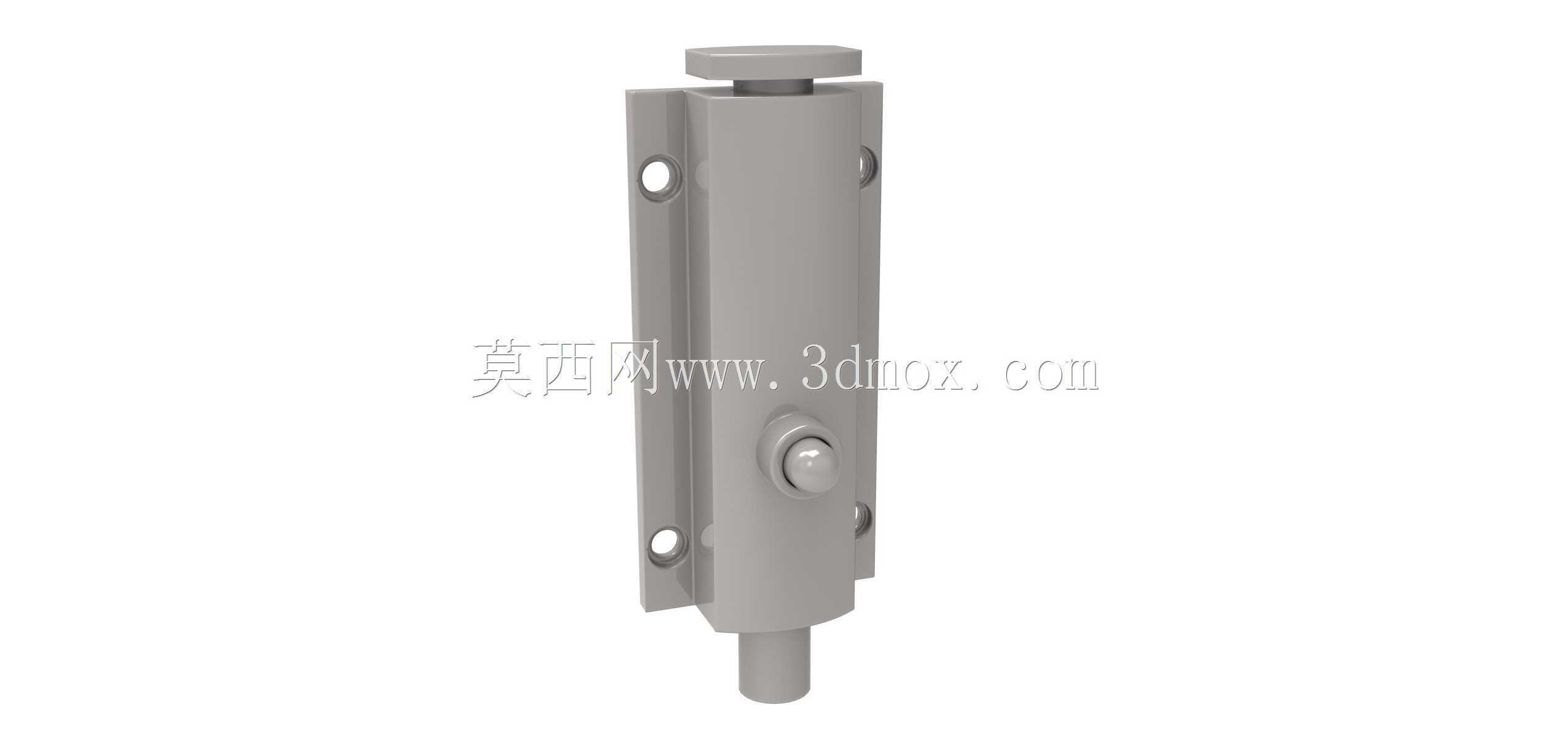

　　从功能特性来看，该锁具采用按压式弹簧复位结构，锁舌为圆柱伸缩式设计，常态下锁舌在内部压缩弹簧的预紧力作用下保持伸出状态，插入窗体框体对应的锁孔内完成锁止；当需要开启窗体时，按压侧部的圆形按钮，按钮通过内部的斜面传动结构推动锁舌克服弹簧力回缩，脱离锁孔即可拉动窗体滑移，松开按钮后弹簧自动推动锁舌复位，待窗体滑移至闭合位置时锁舌可自动卡入锁孔完成锁止，无需额外手动操作锁止步骤，适配日常高频次启闭的使用需求。锁体侧面设置了两处带沉台的安装孔，安装时可采用沉头螺钉将锁体整体固定在窗体活动扇的侧边型材槽内，沉台设计可保证螺钉安装后头部不突出锁体表面，避免窗体滑移过程中螺钉与框体发生刮擦干涉。

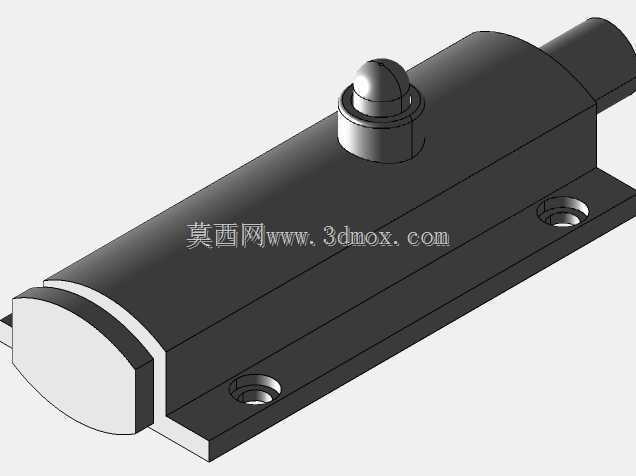

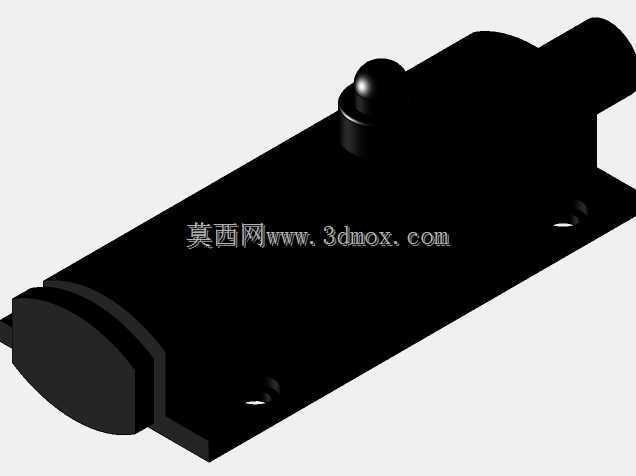

　　设计过程中首先考虑了安装边界的适配性，锁体整体为长条形圆柱与安装翼板结合的结构，主体圆柱段直径控制在常规门窗型材的安装槽宽度范围内，两侧的安装翼板与主体圆柱为一体化结构，翼板上的安装孔中心距匹配主流塑钢、铝合金型材的标准安装孔位，无需对型材进行二次扩孔或裁切即可直接安装，降低现场装配的加工难度。锁舌的伸出长度经过反复校核，既保证锁止状态下插入框体锁孔的深度足够提供抗剪切力，避免受外力冲击时锁舌从锁孔中脱出，又控制回缩行程在合理范围内，保证按钮按压行程符合人体工程学，单次按压行程不超过10mm，单指按压力度控制在15N-20N区间，适配不同年龄段使用者的操作力度需求。

　　结构细节上，锁体顶部设置了限位端盖，既可以作为内部弹簧、锁舌、按钮组件的装配入口，完成内部零件装配后通过过盈配合或者小螺钉固定端盖，实现整体结构的封装，避免内部零件受灰尘、水汽侵蚀出现卡滞，同时端盖的外径略大于主体圆柱直径，安装时可贴合型材安装槽的端面，起到轴向定位的作用，避免锁体安装后沿型材槽方向出现窜动。侧部的按钮采用圆弧过渡的凸起设计，表面无尖锐棱角，按压时手指触感舒适，按钮与锁体上的按钮孔之间采用小间隙配合，间隙控制在0.1mm-0.15mm之间，既保证按钮按压动作顺畅无卡滞，又能阻挡外界灰尘进入锁体内部，延长内部弹簧的使用寿命。锁舌的端部做了圆弧导角处理，当窗体闭合过程中锁舌接触到框体端面时，圆弧面可引导锁舌自动压缩弹簧回缩，待锁孔与锁舌对正时自动弹出卡入，即使按钮未被按压，也能顺利完成闭合锁止动作，避免出现硬碰撞导致的零件变形。

　　材质选型层面，该类锁具常规采用锌合金压铸成型主体结构，表面做喷砂钝化或者喷塑处理，兼顾结构强度与耐锈蚀性能，内部弹簧采用304不锈钢弹簧钢丝绕制，保证长期使用下弹簧弹力不出现明显衰减，按钮与锁舌接触的传动部位可做少量润滑处理，降低长期使用的磨损量。在实际选型应用中，需要根据窗体的扇框厚度、所需锁止抗推力匹配对应规格的锁体，若应用在户外场景或者高湿度环境中，可选择全不锈钢材质的版本，提升耐候性能；若应用在有静音需求的场景，可在锁舌端部套设尼龙缓冲帽，降低锁舌弹出卡入锁孔时的碰撞异响。建模过程中需要重点校核内部弹簧的预压缩量、按钮斜面的传动角度、锁舌的伸缩行程三者的匹配关系，避免出现按钮按到底时锁舌回缩量不足无法脱离锁孔，或者弹簧预紧力过大导致按压力度过大影响操作体验的问题，同时要验证安装孔位与型材的匹配度，保证安装后锁体与型材表面贴合平整，无突出、歪斜的情况，不影响窗体的正常滑移启闭。
