弹簧压紧式搭扣夹持锁具结构设计

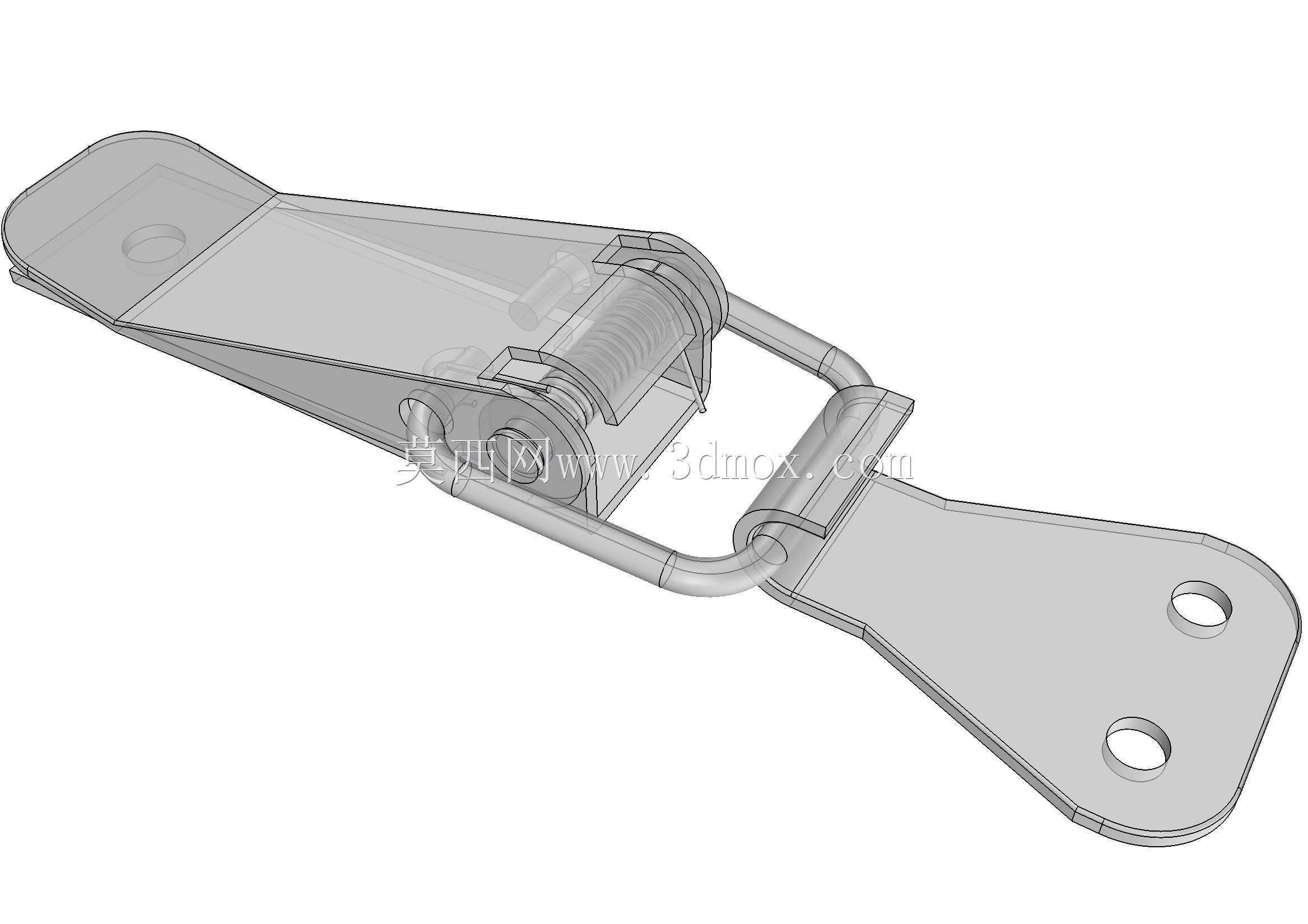

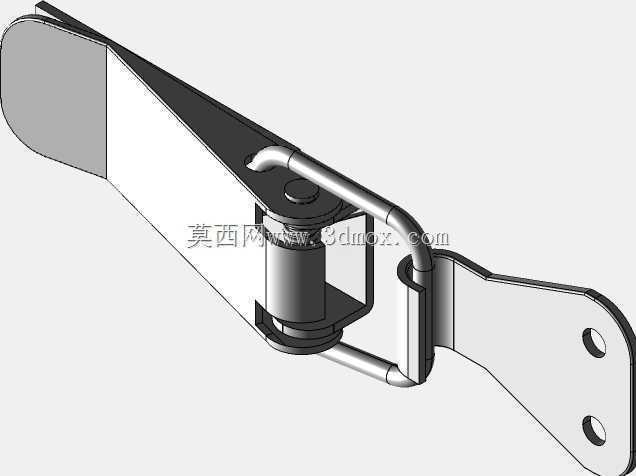

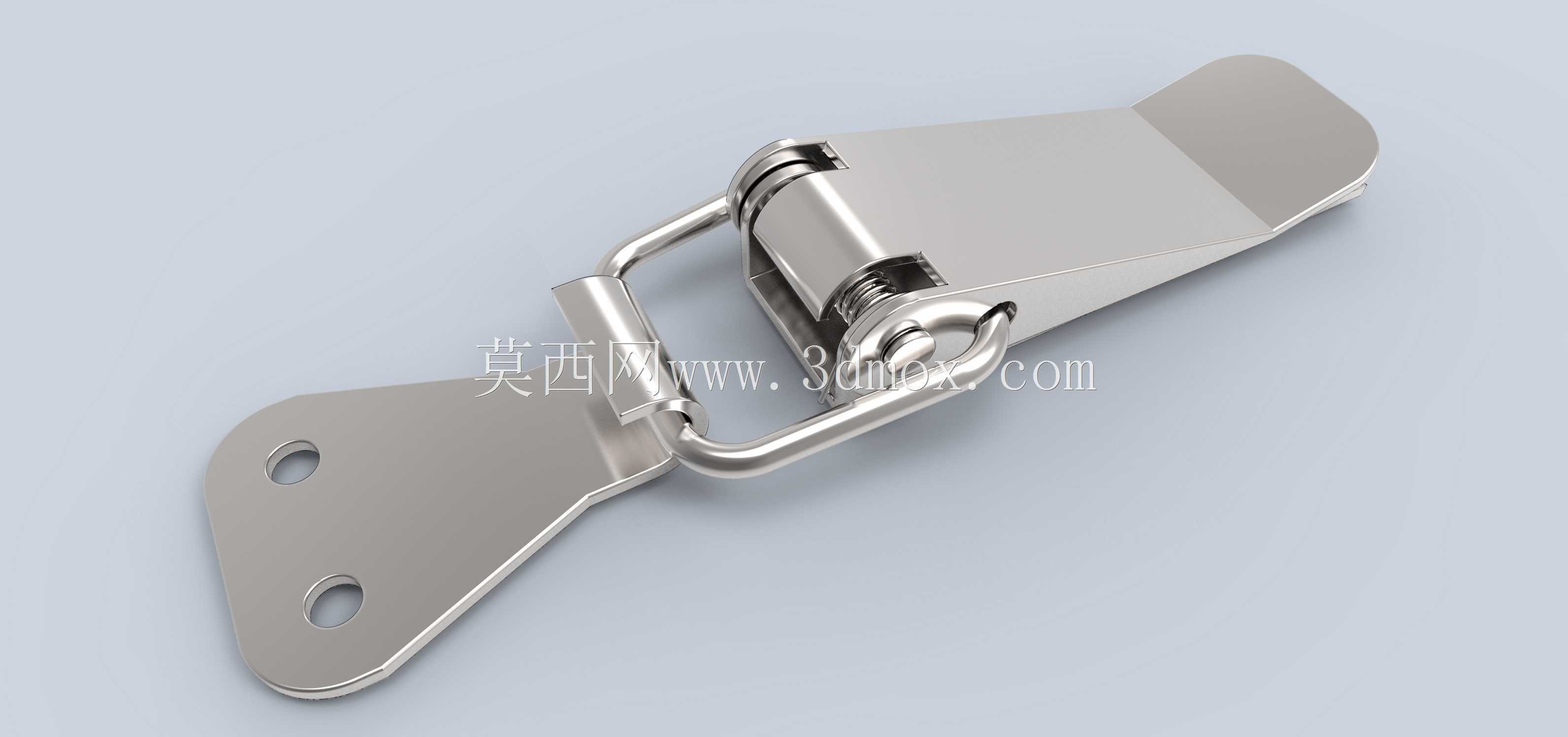

　　设计时首先要确认的是两个安装面的贴合间隙，搭扣底座和对侧挂片分别固定在两个需要接合的部件上，当两个接合面完全贴紧时，挂钩勾住挂轴后的初始行程要预留1.5-2mm的弹簧压缩量，这个数值如果留小了，零件加工的公差累积很容易导致扣合不到位，留得太大则会让弹簧长期处于极限压缩状态，金属疲劳速度加快，使用寿命会大幅缩短。外形上，搭扣的底座采用带两个安装孔的平板结构，安装孔做了沉头设计，可以适配M4或者M5的沉头螺钉，安装后螺钉头不会突出底座表面，避免刮蹭操作人员或者干涉周边部件的运动。活动扣板的边缘全部做了R1以上的圆角处理，没有尖锐的冲切毛边，这一点在批量冲压生产时很重要，既可以减少后续去毛刺的工序成本，也能避免日常操作时划伤手部。这类弹簧搭扣夹持结构，在工业箱体、小型工装夹具、户外设备舱门、运输周转箱的开合锁紧场景里应用极广，很多刚入行的结构设计师在选型时，容易只看标称锁紧力忽略安装边界的适配性，最后装上去要么扣合过松导致密封失效，要么弹簧预压量太大，徒手操作时需要借助工具才能掰开，反而违背了快开快锁的设计初衷。从结构本身来看，这套搭扣采用的是偏心杠杆加圆柱螺旋压缩弹簧的组合锁紧原理，活动扣板部分做了圆弧过渡的弯折处理，扣合时扳动搭扣主体绕底座转轴转动，挂钩端勾住对侧安装片的挂轴后，继续下压搭扣到死点位置，弹簧的预紧力会持续提供反向拉力，让整个搭扣保持在锁止状态，不会因为设备运行的振动、运输途中的颠簸出现自行松脱的情况。

　　挂钩部分采用圆钢弯折成型，和挂轴的接触是圆弧面接触，相比冲压成型的片状挂钩，这种结构的接触应力更小，长期反复开合不容易出现磨损变形，锁紧力的衰减也更慢。在实际选型应用时，如果是用在有密封胶条的设备舱门上，还要考虑胶条的压缩量，通常硅橡胶密封胶条的压缩率在25%-30%时密封效果最好，这时候搭扣的总行程就要覆盖胶条的压缩距离加上预留的弹簧预压量，不能直接按照两个安装面的零间隙尺寸来选搭扣规格。很多人在建模时容易忽略搭扣打开状态的空间避让，搭扣完全翻开时的转动半径要提前算好，避免打开后搭扣和周边的管线、突出结构发生碰撞，尤其是在紧凑的设备内部布局时，这个转动空间如果没留够，后期装配时会发现搭扣根本没法完全翻开，

　　检修时拆个舱门都要费很大劲。还有弹簧的参数匹配，弹簧的线径、中径、有效圈数决定了最终的锁紧力，日常徒手操作的搭扣，锁紧力控制在80-120N比较合适，力太小锁不紧，力太大操作费力，弹簧的两端都要做并圈磨平处理，保证弹簧受压时不会出现偏斜，否则长期使用后弹簧力偏向一侧，搭扣会出现单边磨损，锁止的可靠性会明显下降。安装孔的位置设计也有讲究，两个安装孔的中心距要和常用的安装型材间距匹配，底座上的两个孔做成长圆孔会更友好，安装时可以微调位置，补偿焊接或者钣金加工带来的位置误差，降低装配时的对位难度。对侧的挂片同样采用平板双孔安装结构，挂轴的高度要和搭扣挂钩的行程匹配，挂轴太高会导致扣合时杠杆行程不够，压不到死点位置，

　　太低则会让挂钩勾入深度不足，受外力冲击时容易脱开。整个搭扣的板材厚度通常根据锁紧力需求选择，日常轻型应用用1.5mm厚的冷轧钢板冲压即可，重型场景则要用到2mm甚至2.5mm的板材，表面处理一般采用镀锌或者喷塑，应对常规的室内使用环境完全足够，如果是户外或者有腐蚀的环境，还要换成304不锈钢材质，避免生锈导致搭扣转动卡滞。在做三维建模时，要把搭扣的开合运动轨迹做完整的运动仿真，检查整个转动过程中有没有干涉，弹簧的压缩量变化是否在合理范围内，尤其是死点位置的确认，必须保证搭扣压合后过了杠杆的转动中心，这样弹簧的力才会把搭扣牢牢压在锁止位置，而不是出现反弹松脱的情况。很多新手建模时只做了闭合状态的静态模型，没考虑运动过程的干涉，实际生产出来才发现搭扣压到一半就被旁边的加强筋挡住，根本扣不到位，只能后期打磨修改，既耽误工期也影响外观。另外，搭扣的操作端做了轻微的上翘翻边，方便手指扣住发力，这个细节虽然小，但对实际操作的手感影响很大，翻边的高度控制在3-4mm就足够，太高了会增加整体的占用空间，太低了手指扣不住，开合的时候容易打滑。
