西门子4寸精简型人机交互操作终端

　　这款4寸规格的人机交互操作终端，是小型自动化设备操控系统里的核心交互部件，常见应用在单机小型设备、分布式产线工位、小型控制柜集成场景里，比如小型包装单机、实验室小型试验装置、分布式IO控制站、小型输送线工位的操控端，承担设备状态可视化、参数调整、手动操作触发、故障信息弹窗提示的核心作用，替代传统的按钮指示灯面板，大幅缩减控制柜面板的开孔数量，同时提升设备的交互友好度。

　　从实际设备集成的角度看，这款终端的设计思路完全围绕小型柜装场景的痛点展开，首先是安装边界的控制，整体采用嵌入式安装结构，面板边框的突出高度控制在极低范围，不会在柜面形成过高的凸起，避免车间作业过程中误碰剐蹭，背部的嵌入深度经过优化，即使是深度较浅的小型壁挂控制箱、桌面式小型设备操控盒也能顺利装入，不需要额外预留过多的柜内纵深空间，安装卡扣采用快装式结构，不需要额外的固定螺丝，从柜面正面放入开好安装孔的面板后，拧紧背部的卡扣螺钉即可完成固定，安装效率比传统螺装面板提升不少。

　　外形设计上，正面采用窄边框布局，屏幕区域占据正面绝大多数面积，屏幕下方排布的实体功能按键，是针对现场操作习惯设计的，戴劳保手套的作业人员也能准确按压触发，不会像纯电容屏那样在戴手套时出现触控失灵的问题，按键的键程经过调校，按压反馈清晰，长时间操作也不会产生明显的疲劳感。屏幕区域采用工业级电阻触控方案，支持戴手套、触控笔操作，适配车间复杂的作业环境，即使操作人员手上沾有少量油污、粉尘，也能完成准确的触控操作，不会出现触控漂移、误触发的问题。

　　功能特性层面，这款终端的通讯接口集成在背部下方，采用下沉式布局，接线完成后线缆不会额外增加设备的嵌入深度，接口防护设计到位，柜内的粉尘、少量凝露不会轻易侵入接口区域造成接触不良。面板正面的防护等级满足工业现场的常规要求，日常的车间清洁擦拭、少量液体溅洒都不会影响设备的正常运行，不需要额外加装透明防护门，进一步缩减了柜面的占用空间。设备的散热采用无风扇被动散热结构，整体没有机械转动部件，长时间连续运行不会出现散热故障，也不会因为风扇积尘造成散热效率下降，适配工业现场7*24小时连续运行的使用需求，维护成本极低，日常只需要定期擦拭面板表面的粉尘即可，不需要拆解设备做内部清灰维护。

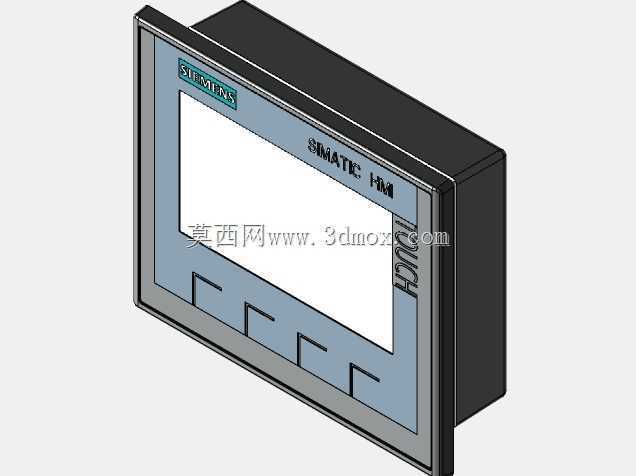

　　从结构建模的细节来看，这款模型还原了设备的所有安装关键尺寸，包括面板的整体外形尺寸、安装孔的开孔尺寸、背部接口的位置与突出尺寸、按键的排布位置与凸起高度、屏幕区域的凹陷深度，这些尺寸都是设备集成设计过程中必须核对的关键参数，在做控制柜面板开孔、柜内布局校核、操作工位人机工程校核的时候，可以直接调用模型做干涉检查，不需要反复核对二维样本的尺寸参数，能有效减少设计阶段的尺寸核对错误，避免出现安装孔开错、柜内部件和终端背部干涉、操作距离不符合人机工程要求的问题。另外模型也还原了设备表面的细节特征，包括正面的品牌标识、功能标识、按键的字符标识，在做设备三维方案展示、虚拟调试场景搭建的时候，可以直接使用，不需要额外做外观贴图处理，能提升方案展示的真实感。

　　在实际选型集成过程中，这类小型HMI往往需要和柜内的PLC、变频器、分布式IO模块配合使用，模型的接口位置还原可以帮助工程师提前规划通讯线缆的走线路径，预留合适的线缆弯曲半径，避免出现线缆长度不足、弯曲半径过小影响通讯稳定性的问题。同时面板的倾斜角度适配范围也在模型中有所体现，在做桌面式操作站、壁挂式控制箱的设计时，可以直接调用模型调整安装角度，校核操作人员的视线角度，确保站立操作、坐姿操作时都能清晰看到屏幕显示的内容，按压按键时也能保持舒适的操作姿态，减少长时间操作的疲劳感。
