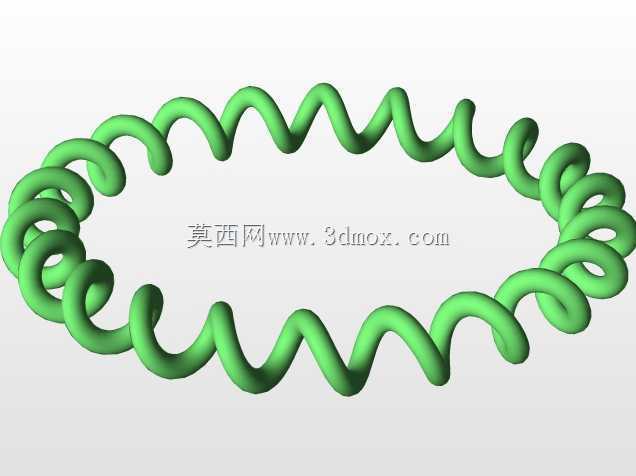

闭合圆螺旋形弹性连接构件

　　在流体管路连接、精密仪器减振、小型密封结构的设计场景中，这类闭合环形的螺旋构件常作为核心功能件出现，区别于普通圆柱螺旋弹簧的直线型力输出特性，闭合圆上的连续螺旋结构能够在环形整周范围内提供均匀的弹性支撑力，适配环形接触面的受力需求。从结构设计逻辑来看，该构件将螺旋弹簧的丝材沿闭合圆周路径连续盘绕成型，每一段螺旋单元的螺距、丝径、圈径保持高度一致，保证整环受力时不会出现局部应力集中的问题，避免长期交变载荷下出现局部断裂失效。实际选型应用时，首先需要匹配安装位的环形边界尺寸：构件的整体闭合环外径需要略小于安装槽的内径，预留0.2-0.5mm的装配间隙，避免安装过程中出现卡滞；螺旋丝的直径则根据所需的预紧力大小调整，丝径越大，

　　整环的轴向与径向刚度越高，能够承受的载荷上限也随之提升。在密封场景应用时，这类螺旋环通常作为弹性衬垫嵌套在密封橡胶圈内部，为密封面提供持续的均匀预紧力，弥补橡胶材料长期使用后的蠕变松弛问题，保证低压流体输送管路的密封可靠性，常见于小型气动控制回路、精密液压阀组的端面密封位置，相比传统的平垫圈结构，它的整周受力均匀性更好，不会出现局部密封压力不足导致的渗漏问题。在减振缓冲场景中，这类闭合螺旋环可以安装在小型精密传感器的安装基座与设备壳体之间，利用螺旋结构的弹性变形吸收设备运行时传递的高频微幅振动，避免振动干扰传感器的测量精度，相比直线型弹簧的多点支撑方案，整环式的螺旋结构不需要额外设计定位结构来固定弹簧位置，

　　自身的闭合环形结构可以直接卡装在环形安装槽内，减少装配工序的零件数量，提升装配效率。建模过程中需要重点控制螺旋线的路径连续性，沿闭合圆周生成螺旋路径时要保证首尾衔接处的螺旋升角平滑过渡，不能出现拐点，否则后续扫描生成的实体在衔接位置会出现截面突变，导致实际加工时该位置出现应力集中，大幅降低构件的疲劳寿命。丝材的截面通常采用圆形截面，一方面是圆形截面的丝材加工工艺成熟，冷卷成型时的成型精度更容易控制，另一方面圆形截面与安装槽的接触为线接触，摩擦阻力更小，构件发生弹性变形时的伸缩动作更顺畅，不会出现卡涩问题。在安装边界的校核上，需要计算构件被压缩到工作高度时的整环外径膨胀量，螺旋结构受轴向压力时，除了轴向的压缩变形，

　　圈径会出现一定程度的胀大，设计安装槽时需要预留足够的径向空间，避免构件胀大后与安装槽侧壁发生刚性接触，导致弹性特性偏离设计值。这类构件还可以应用在小型旋转轴的端面预紧结构中，为旋转端面提供持续的贴合压力，补偿轴系运行过程中的轴向窜动，保证端面的贴合度，相比波形垫圈的结构，连续螺旋的闭合环刚度线性度更好，在整个变形行程内的弹力变化更平缓，不会出现刚度突变的问题，适合对预紧力稳定性要求较高的精密传动场景。设计时还需要考虑构件的表面处理要求，用于腐蚀环境下的构件需要做钝化或者镀层处理，建模时不需要额外添加镀层厚度，只需要在工程图标注时注明镀层厚度要求与表面粗糙度要求，保证丝材表面光滑无裂纹，避免应力源的存在。
