小型水力发电供电装置结构设计

　　这套小型水力发电供电装置，核心定位是解决无市电覆盖的近水区域小功率取电需求，常见于山林溪流旁的监测站点、户外露营临时补给点、小型农业灌溉旁的辅助供电场景，可将水流的动能转化为稳定电能，直接供给低功耗传感设备、小型照明灯具、便携数码产品使用，无需长距离铺设供电线路，也能降低偏远点位的市电布设成本。

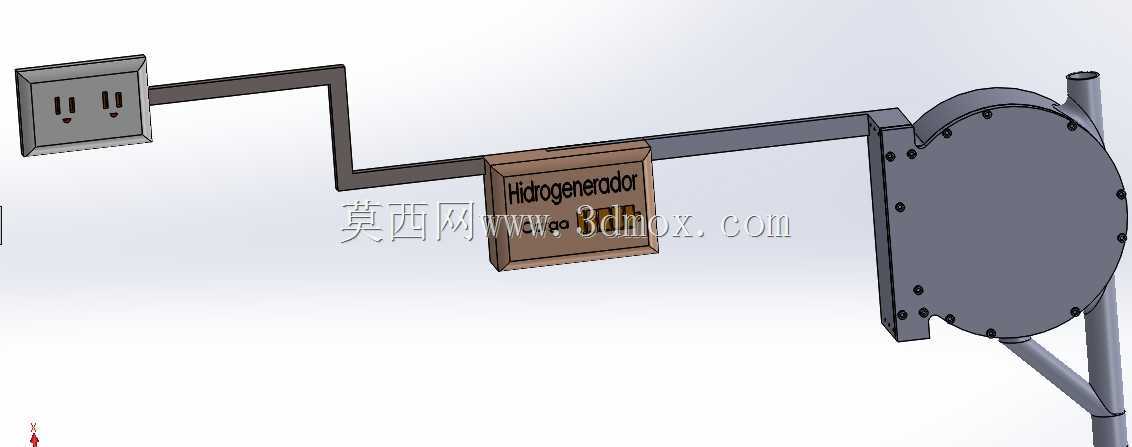

　　装置整体采用分体式布局，从左至右依次为市电输出插座模块、弯折式走线支架、电能处理控制盒、水轮发电主机，各模块通过刚性支架连为整体，安装时可直接依托岸边的硬质基面固定，不需要额外搭建复杂的支撑平台。左侧的插座模块采用标准五孔插座规格，外壳做了加厚防护处理，适配户外多尘、易溅水的使用环境，插座面板与支架的连接位置预留了密封胶圈安装槽，可减少水汽沿连接缝隙渗入内部的概率。

　　中间的弯折支架并非简单的造型结构，其弯折角度经过适配设计，既可以让插座模块处于离水面更高的干燥位置，避免汛期水位上涨淹没输出端，也能顺着岸边的地形调整安装朝向，支架内部为中空走线结构，发电主机引出的供电线缆完全隐藏在支架腔体内部，不会裸露在外被水流冲刷、被户外杂物剐蹭，大幅降低线缆老化破损的风险。

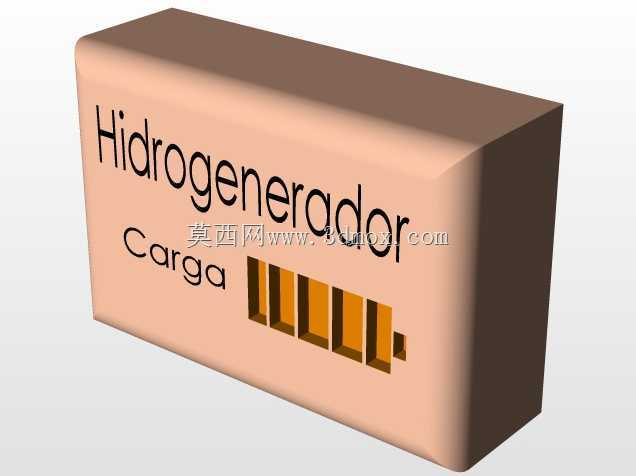

　　电能处理控制盒固定在支架中段，盒体上标注了设备的发电属性，内部集成了整流、稳压、储能管理相关电路，水轮主机输出的波动交流电会先在盒内完成整流稳压处理，转化为符合民用标准的电压后再输送到插座端，同时盒体还预留了储能电池的扩展接口，可在水流充足时储存多余电能，在枯水期或者水流不稳定时持续向外供电。控制盒的外壳采用卡扣加螺丝的双重固定方式，日常检修时可快速拆开盒盖调整电路参数，闭合后又能保证整体的防护性能。

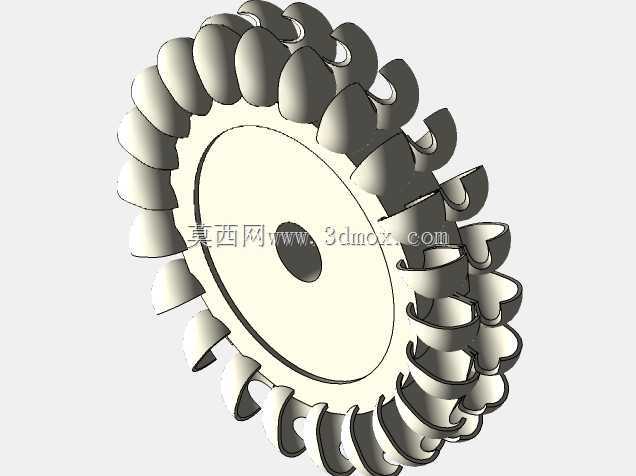

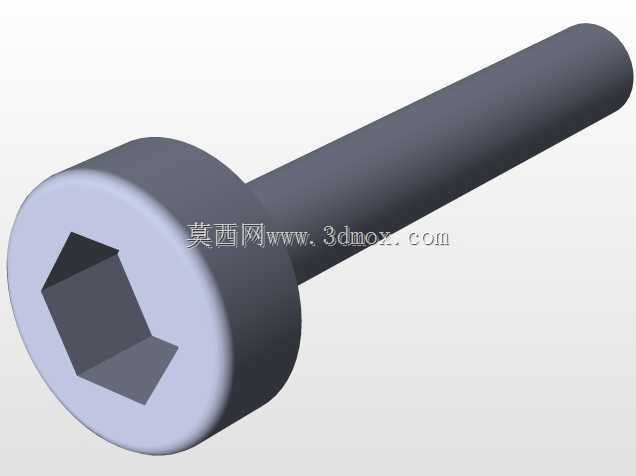

　　右侧的水轮发电主机是整套装置的能量转换核心，圆形壳体内部封装了水轮叶轮与发电定子转子组件，壳体边缘采用多颗螺栓均匀锁合，可承受水流持续冲击带来的振动，侧面伸出的管道为进水导流结构，可将溪流的水流定向导入叶轮腔室，推动叶轮旋转带动发电机做功。主机下方的斜向支撑腿与主支架形成三角稳定结构，安装时可将支撑腿固定在水下的岩石或者混凝土基座上，抵消水流冲击产生的倾覆力矩，保证设备长期运行的位置精度。

　　从安装边界来看，整套装置的横向跨度适配中小型溪流的岸边宽度，竖向高度可根据常水位线调整支架的固定位置，保证水轮主机的进水口处于常水位以下、输出插座处于历史最高水位以上，各模块的连接位置均预留了标准安装孔位，既可以整体预装后现场吊装固定，也可以在现场逐模块组装，适配不同的岸边施工条件。
