带标签位分体式塑料项目收纳盒结构

　　日常实验室、小型电子装配工位以及户外传感节点布设场景中，这类带标签位的分体塑料盒是出镜率极高的基础结构件，很多工程师在做小型检测模块、采样单元的外置防护时，第一时间会考虑这类成熟的盒体结构，不用从零开始开模设计外壳，能大幅缩短小批量试制的周期。从实际使用场景来看，这类盒体既可以放在工位上收纳零散的小型电子元件、接线端子、校准用的小规格传感器探头，也可以直接作为小型检测模块的防护外壳，内置电路板、供电电池与传感元件后，通过侧边的凸耳安装孔固定在设备机架、墙面或者检测点位上，适配室内常规工况以及无强腐蚀的户外临时布设场景。

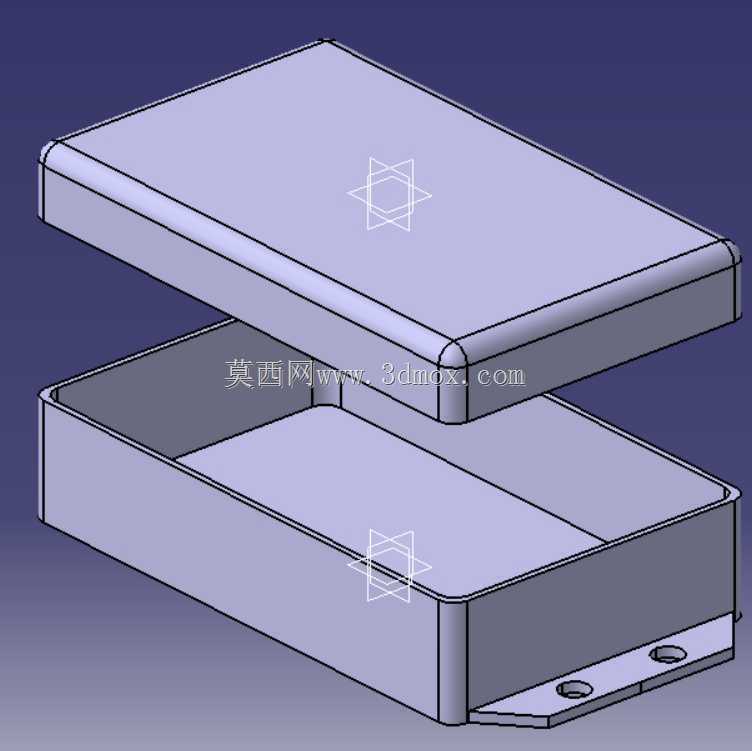

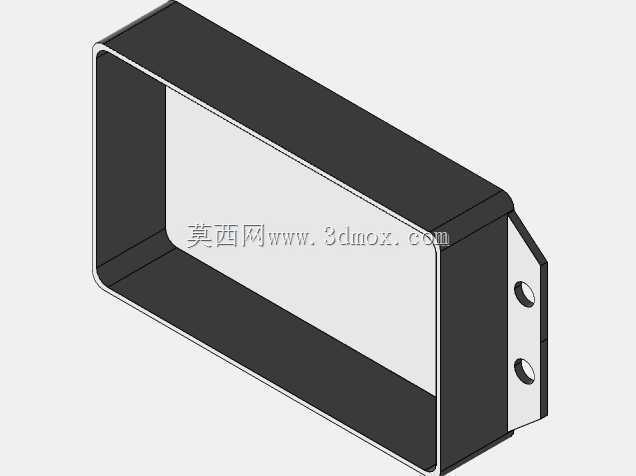

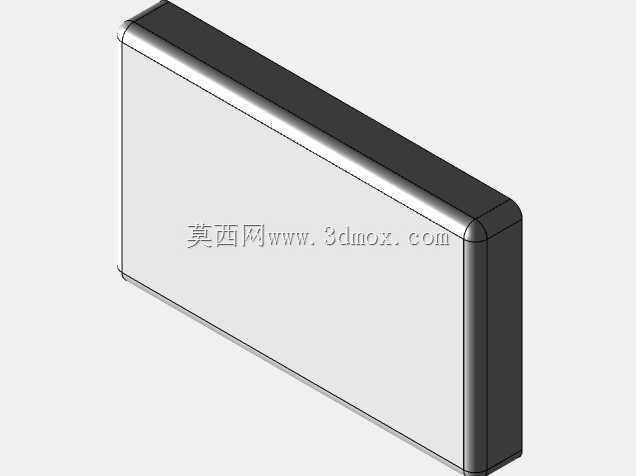

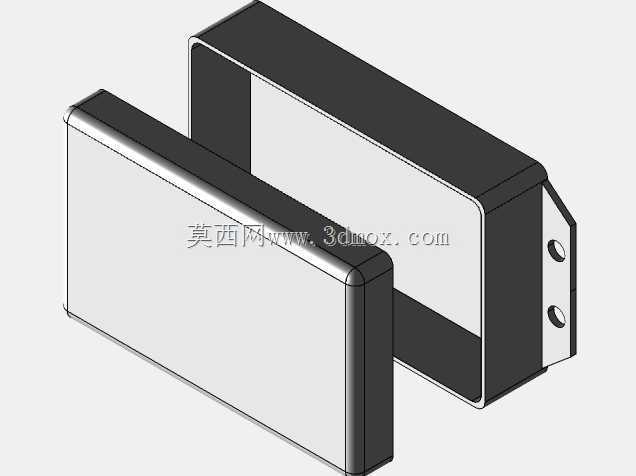

　　这款盒体采用上下盖扣合的分体式设计，上盖为平整的平面结构，预留的标签区域可以直接粘贴标识贴纸，标注盒内装载的物料型号、检测模块编号或者校准有效期，避免多套设备并行布设时出现盒体混淆的问题，很多现场运维人员反馈，带平整标签位的盒体比表面带加强筋的款式更实用，粘贴的标签不会因为筋位凸起出现翘边、字迹磨损的问题。下盖的内部做了平整的承托平面，没有多余的限位筋位，留给内部元件的布置空间更灵活，不管是放置规整的PCB板，还是形状不规则的小型传感组件，都可以通过泡棉胶、扎带或者小规格铜柱固定，不会被预设的筋位卡住安装位置。盒体边角做了圆弧过渡处理，既避免了注塑生产时的应力集中问题，也能防止日常拿取时尖锐边角划伤操作人员，在装配工位频繁挪动的场景下，圆弧边角的抗磕碰能力也比直角结构更好，摔落时不容易出现边角崩裂的问题。

　　尺寸设计上，外部不含凸耳的尺寸为6.125英寸长、3.75英寸宽、2.08英寸高，换算为公制尺寸是155.58毫米×95.25毫米×52.83毫米，这个尺寸刚好可以容纳常规的2节18650电池组加上标准尺寸的信号采集电路板，不会因为内部空间过大导致元件晃动，也不会因为空间过于紧凑出现装配干涉。内部有效容纳尺寸为5.97英寸长、3.54英寸宽、1.875英寸高，对应公制151.64毫米×89.92毫米×47.63毫米，设计时预留的壁厚均匀，符合常规注塑件的壁厚要求，生产时不容易出现缩痕、填充不足的问题，上下盖扣合后也不会出现壁厚错位导致的缝隙不均。包含侧边安装凸耳的总长度为7.31英寸，也就是185.67毫米，凸耳上预留的两个安装孔位间距经过适配，既可以用自攻螺丝固定在塑料机架上，也可以搭配抽芯铆钉固定在金属支架上，安装时不需要额外打孔调整孔位，适配大部分常规安装面的孔距要求。

　　从设计思路来看，这款盒体没有做多余的卡扣结构，上下盖可以通过超声波焊接、胶水粘接或者侧面打微型螺丝的方式固定，用户可以根据自己的密封等级需求选择固定方式，如果是需要频繁开盖更换内部元件的场景，可以在侧边加装小规格螺丝实现可拆卸连接，如果是一次性封装的户外使用场景，直接采用超声波焊接就能达到不错的防尘防水效果，适配IP54左右的防护等级要求。盒体底部的平整设计可以直接贴装防滑胶垫，放在桌面作为收纳盒使用时不会打滑，作为设备外壳固定时，平整的底面也能和安装面完全贴合，不会因为底部凸起导致安装不稳。很多结构工程师在做小型传感项目时，会优先选用这类成熟的盒体结构作为基础，只需要根据自己的接口需求在盒体侧面开孔预留航空插头、接线端子的位置，就能快速完成整套设备的外壳设计，比从零开始设计外壳节省至少一周的建模与开模验证时间，小批量试制时甚至可以直接采购成品盒体进行二次加工，大幅降低项目的前期投入成本。
