KGD1 101插入式摇臂迷你按钮开关

　　在低压电气控制回路的设计选型中，这类小型插入式开关往往是面板布局里最容易被忽略却直接影响操作体验的部件，很多小型工控设备、桌面型检测仪器、民用小功率电器的面板操控端，都会用到这类安装尺寸紧凑的翘板式按钮开关，用来实现单回路的通断控制，比如小型实验设备的电源启停、辅助功能回路的切换、低压信号回路的通断操作，都能看到这类开关的应用场景。

　　从实际使用的工况来看，这类开关额定承载能力覆盖6A到10A的电流区间，适配110V到250V的交流供电场景，足够满足小功率负载的直接控制需求，不需要额外搭配中间继电器做中转，能简化面板背后的接线布局，减少柜内的元件占用空间。它的安装方式采用2英寸插入式卡扣结构，不需要额外的固定螺丝，只需要在面板上开出对应尺寸的方孔，将开关本体从面板正面推入即可靠卡紧，安装效率比传统螺丝固定的开关高很多，也不会出现螺丝松动导致开关移位的问题，很适合薄板类设备面板的装配场景。

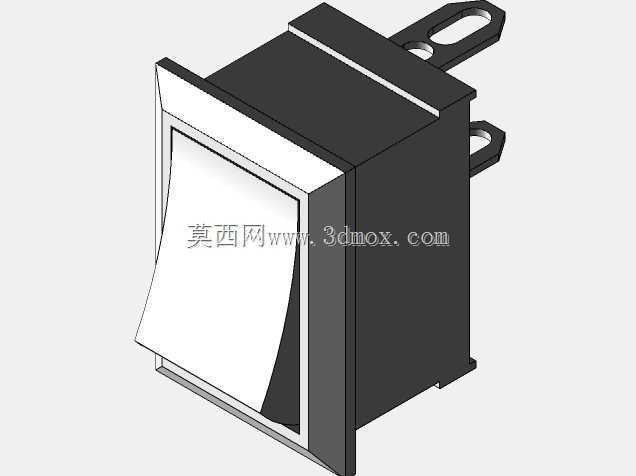

　　外形尺寸上，这款开关的面板端外露尺寸控制在21MM*15MM的范围内，属于非常紧凑的规格，在面板空间紧张的小型设备上，多个同类型开关并排布置也不会出现干涉，开关的操作翘板做了内凹的弧度设计，手指按压的时候贴合指腹的触感，不会像平面翘板那样容易打滑，操作的反馈力度适中，不会出现按动卡顿或者回弹无力的情况。开关背部带两个对称的安装固定挂耳，挂耳上开有长条形的定位孔，在推入面板卡紧之后，如果是有抗振动要求的使用场景，还可以穿过挂耳孔加装细小的固定扎带，进一步提升安装的牢固度，避免设备运输或者长期振动环境下开关从面板孔松脱。

　　建模的时候需要注意几个关键的尺寸边界，首先是面板开孔的尺寸公差，必须和开关本体的卡扣过盈量匹配，一般卡扣的单边过盈量控制在0.2-0.3MM之间，既能保证推入的时候不需要太大的按压力度，又能保证卡紧之后不会松旷；其次是翘板和开关本体外壳之间的间隙，要预留0.15MM左右的活动间隙，保证翘板按动的时候不会和外壳摩擦卡滞，同时间隙也不能过大，避免灰尘从缝隙进入开关内部影响触点寿命；还有背部的接线端子位置，要和开关本体的安装深度匹配，预留足够的接线空间，避免接线之后端子和柜内其他元件或者导线出现挤压干涉。

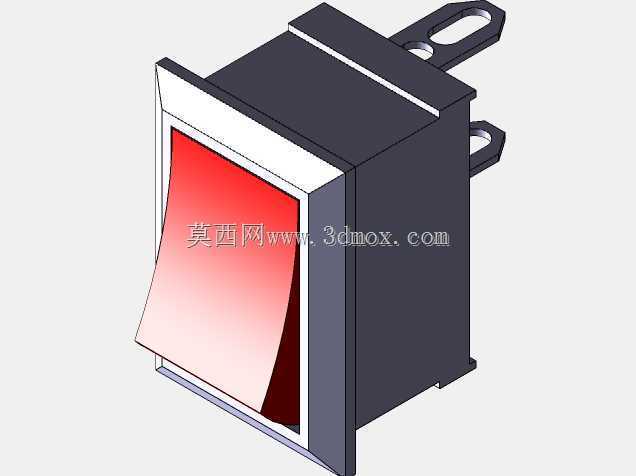

　　从结构设计的逻辑来看，这类开关的外壳采用阻燃工程塑料材质，翘板部分做了红色的标识处理，一般用来对应电源接通或者危险操作的回路，和其他功能的开关做视觉区分，避免操作人员误触。开关的内部触点采用银合金材质，能保证长期通断过程中的接触可靠性，减少触点氧化导致的接触不良问题，正常使用场景下的机械寿命能满足上万次的按动需求，不需要频繁更换维护。在做设备三维布局的时候，要注意开关背部的接线弯曲半径，预留至少15MM的背部空间，方便导线的插接和弯折，不要把开关直接贴靠在内部的结构件或者PCB板上，避免挤压导线导致绝缘层破损。另外在面板布局的时候，同类型开关的间距要预留至少10MM的操作空间，保证手指按动其中一个开关的时候不会误碰到相邻的开关，尤其是在密集布置的操作面板上，这个尺寸边界直接影响实际操作的便利性。
