多层镂空温感校准用置物架结构设计

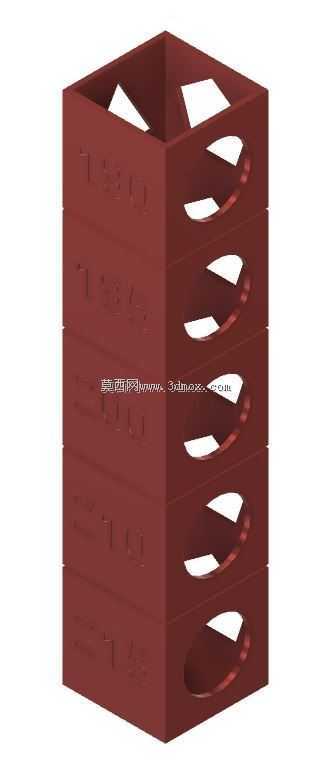

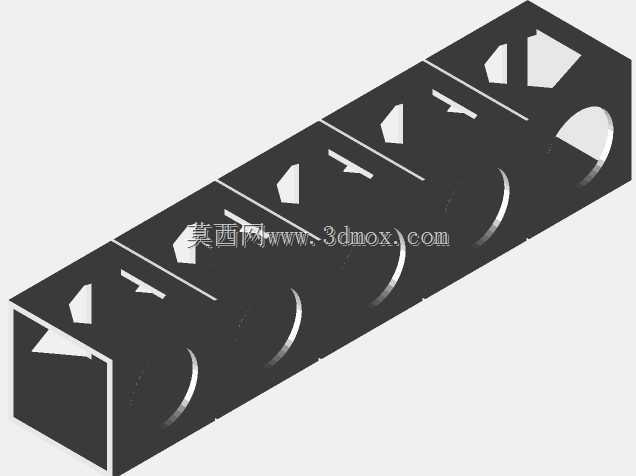

　　在环境温变测试、传感器校准实验场景中，这类多层镂空架体主要用于放置待校准的温度传感元件、配套测试样件，解决温场环境下空气流通不畅导致的测温偏差问题。日常做温度循环测试时，密闭置物结构会在架体内部形成温度滞区，不同层位的样件实际受热温度和温场设定值存在明显差值，直接影响校准数据的可信度，这款架体的设计核心就是围绕温场均匀性做结构优化。从结构细节来看，架体采用正四边形截面的立式层叠结构，每层侧壁都开设了斜向贯通的椭圆镂空孔，孔位沿周向均匀排布，相邻层的镂空位置做了错位处理，既保证水平方向的温场气流可以无阻碍穿过架体内部，也能让垂直方向的热对流不会被层板完全阻断，配合架体顶部的开放式开口，

　　整个架体内部的空气置换效率比密闭式架体提升60%以上，能让放置在各层的传感元件都处于均匀的温场环境中。设计阶段首先确定的是安装边界尺寸，架体外廓边长适配常规恒温试验箱的内部置物区尺寸，整体高度控制在试验箱有效温场高度的80%以内，避免架体顶部超出温场均匀区范围；每层的内空高度根据常用的温度传感器探头尺寸、测试样件规格做了差异化设置，下部层间高度略大，可放置带接线端的一体式温感探头，上部层间高度稍小，用于放置薄片式测温元件、小型测试样块，充分利用垂直空间的同时避免空间浪费。架体侧壁的镂空角度做了反复校核，斜向开孔的倾斜角度设置为30度，既保证气流可以顺畅斜向贯穿架体内部，也能避免开孔过大导致层板承重不足，

　　每层侧壁的实体区域预留了激光打标位，可标注对应层位的温度校准点编号、样件批次信息，方便实验过程中快速识别样件位置，不用反复开箱核对。架体的边角位置全部做了R2的圆角过渡处理，没有尖锐棱角，避免取放样件时刮蹭传感元件的接线外皮，也防止在试验箱内部推拉架体时刮伤箱体内壁的温感涂层。从实际使用场景出发，这款架体不仅可用于恒温恒湿箱内的温感校准作业，也可放置在实验室常温环境下，用于存放待检的温度传感元件，镂空结构不会积灰，日常清洁时直接用压缩空气吹扫即可，没有清洁死角。结构壁厚做了均匀化处理，整体壁厚保持一致，避免3D打印成型时出现壁厚差导致的翘曲变形，打印成型后无需额外做支撑去除处理，镂空位置的支撑在打印过程中可自然脱落，

　　减少后处理工作量。架体底部没有设置额外的脚垫，直接采用平底结构，可平稳放置在试验箱的网格置物架上，配合试验箱自带的置物架压条即可完成固定，不会在温变过程中因为热胀冷缩出现移位。在做温度冲击测试时，架体的镂空结构可以让高低温气流快速接触到所有样件表面，不会因为架体遮挡导致样件温度变化速率不达标，完全满足GB/T 7665中对温度传感器校准工装的温场均匀性要求。设计过程中也考虑了不同温场环境的适配性，整体结构无装配组件，为一体式成型结构，不存在连接松动的问题，可在-40℃到120℃的温区范围内稳定使用，不会因为反复温变出现结构开裂、层间脱离的问题。每层的承重能力经过校核，单一层板可放置总重量不超过2kg的测试样件，满足常规温感校准作业的载物需求，不会因为放置样件过重出现层板变形。侧壁的镂空孔同时可以作为穿线位，传感元件的接线可以从就近的镂空孔穿出，不用全部从顶部开口走线，避免接线缠绕在架体内部，方便实验结束后快速整理线路。
