TO-220封装线性三端稳压器结构建模

　　在各类低压直流供电的板级电路、小型机电控制设备的电源回路设计中，三端线性稳压器是应用覆盖极广的基础功率器件，本次建模还原的LM7809属于固定正电压输出的线性稳压芯片，核心作用是将输入端高于9V的直流电压，经过内部的误差放大、基准校准、功率调整回路处理后，稳定输出9V直流电压，为后端的运算放大器、逻辑芯片、小型传感器模块等对电压纹波敏感的负载提供干净的供电轨。不同于开关稳压方案的高频斩波工作模式，线性稳压器的输出纹波水平极低，噪声抑制能力出色，在小功率模拟信号采集设备、教学实验电路、小型工业控制板卡的前级供电回路中，始终是选型优先级很高的方案。

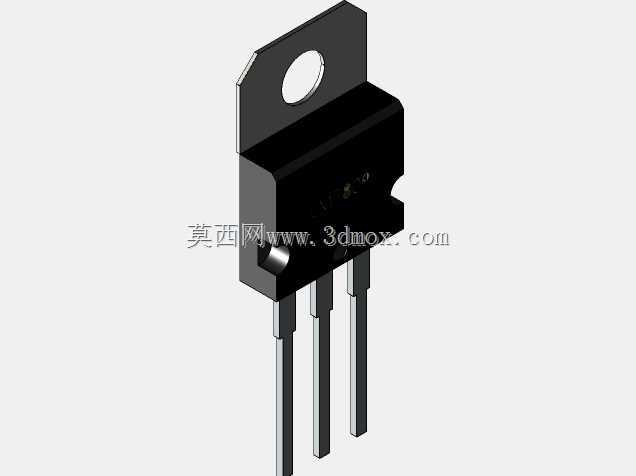

　　建模过程中首先还原了TO-220封装的典型外形结构，主体塑封部分采用黑色环氧封装材质的外观特征，边缘做了符合实际开模工艺的圆角过渡，没有尖锐的直角棱边，还原量产器件的注塑成型特征。顶部的金属散热安装片是该封装的核心结构特征，片体上预留的标准圆形安装孔，适配M3规格的固定螺丝，可直接将器件锁附在铝制散热片、设备金属壳体上，通过金属面的直接接触传导工作时产生的热量——这部分结构的尺寸边界严格遵循行业通用的TO-220封装规范，散热片与塑封主体的贴合位置、引脚伸出长度、引脚之间的中心间距都与实物器件保持一致，能够直接导入PCB布局软件做封装匹配校验，也可用于整机装配的干涉检查环节。

　　三根直插式引脚的建模还原了实际器件的引脚特征，引脚截面为矩形金属裁切断面，表面做镀锡处理的金属质感表现，引脚从塑封本体伸出的位置做了轻微的过渡密封结构，还原封装工艺中引脚与塑封结合处的溢胶封边特征，避免建模出现引脚与本体穿模、衔接生硬的问题。器件塑封表面预留了丝印标识的平面区域，可根据实际生产批次添加型号、生产批号、认证标识等丝印内容，满足生产工艺可视化的建模需求。

　　从实际安装场景的适配性来看，该模型的安装边界充分考虑了板级焊接与散热安装的双重需求：当器件直插焊接在PCB板上时，塑封本体底部与PCB板面预留了标准的爬电距离空间，引脚伸出长度足以穿过1.6mm标准厚度PCB的焊盘孔，预留出波峰焊或手工焊接的焊锡浸润空间；当加装散热片时，顶部金属安装片的平面度、安装孔的位置公差，都能保证散热片与器件金属面紧密贴合，不会出现安装错位导致的接触热阻升高问题。在小型机电设备的结构堆叠设计中，该模型可直接用于评估电源部分的空间占用，核算器件与周边电容、接线端子、结构壳体的安全距离，避免因空间预留不足导致的装配干涉，也能提前模拟散热风道的走向，评估器件在额定负载下的散热空间是否满足温升要求。

　　不同于定制化的专用电源模块，LM7809这类通用三端稳压器的外围电路极其简洁，仅需在输入、输出端搭配对应容值的滤波电容即可正常工作，建模时也预留了周边配套电容的装配空间参考，可帮助结构设计人员在整机布局阶段就完成电源回路的整体空间规划，减少后期打样后的结构修改工作量。对于教学类的三维建模演示场景，该模型也可用于讲解半导体分立器件的封装结构、直插元器件的PCB装配逻辑、功率器件的散热设计思路，让学习者直观理解TO-220封装的结构特点与安装要点。
