PICKIT3程序烧录调试器结构设计

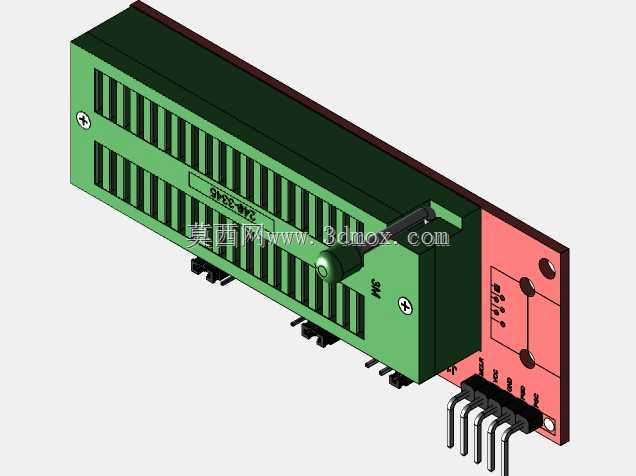

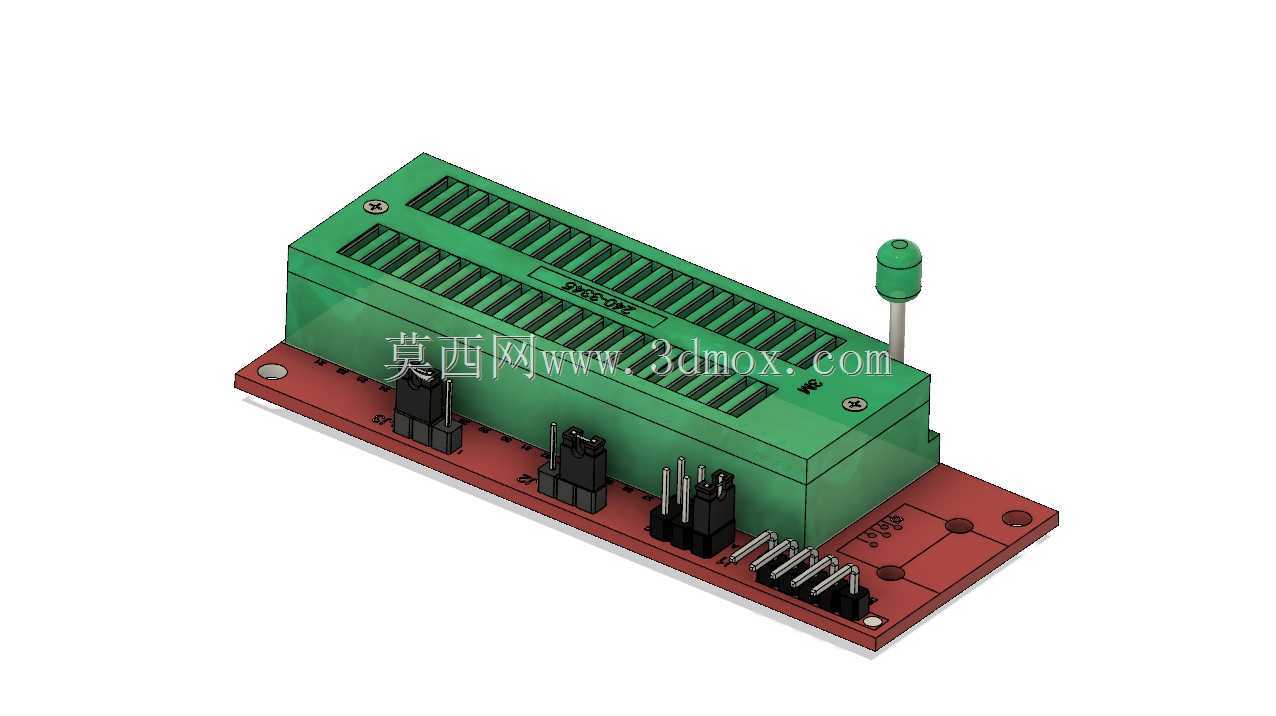

　　板载的ZIF锁紧插座是结构设计的核心部件，绿色的插座基座采用耐高温绝缘工程塑料材质，内部的镀金接触弹片经过弹力曲线校核，可承受至少上万次的芯片插拔而不出现接触不良，插座旁的绿色顶杆为锁紧释放机构，按压时可带动内部压条抬起，放入对应封装的芯片后松开即可完成引脚压紧，无需额外施力按压芯片，避免DIP封装芯片引脚弯折。底座部分采用红色FR-4玻纤电路板作为结构承载主体，板上预留的多组排针接口分别对应ICSP在线烧录接口、电源输出接口、通信信号接口，排针的排布间距严格遵循2.54mm标准排距，可直接适配市面上通用的杜邦线连接，无需定制转接线材；板上的黑色接插件为USB通信接口的固定座，结构上做了加强筋设计，在嵌入式开发、工控板卡量产烧录、电子实验室调试场景中，单片机程序烧录工具是连接PC端编译环境与目标芯片的核心硬件载体，本次呈现的PICKIT3适配编程器结构，完全围绕Microchip全系列PIC架构芯片的烧录、在线调试需求展开结构设计。从实际使用场景出发，这类编程器既要满足实验室桌面反复插拔调试的耐用性要求，也要适配小批量产线上快速换料烧录的操作效率需求，因此结构设计上做了多维度的工程考量。核心功能层面，该编程器可覆盖PIC10F、PIC12F、PIC16F、PIC18F、PIC24F/H、PIC32、dsPIC30F、dsPIC33F全系列PIC架构芯片的程序烧写、在线仿真、断点调试功能，

　　避免反复插拔USB线时导致接口焊盘脱落。从安装边界来看，整个编程器的长宽尺寸控制在100mm*60mm范围内，整体高度不超过35mm，可直接放置在标准防静电工作台的工具架层板上，底部预留的两个安装孔位可配合M3螺丝将编程器固定在木质或金属工装台面上，适配产线固定工位的使用需求；板上的状态指示灯采用立式安装结构，灯柱高出板上最高器件2mm，操作人员在坐姿操作时可直接观察到烧录状态的灯光反馈，无需俯身查看板上标识。设计过程中，针对不同使用场景做了结构优化：针对实验室调试场景，板上的所有接插件均采用通孔焊接工艺，相比贴片焊接的接插件，抗弯折、抗拉扯能力提升3倍以上，可承受调试过程中频繁的线材拉扯；针对量产烧录场景，

　　ZIF插座的位置做了居中设计，操作人员单手即可完成芯片取放与锁紧操作，动作路径最短，可有效降低长时间操作的疲劳感；板上的所有元器件高度均做了限高设计，最高的锁紧插座高度不超过25mm，可适配市面上常见的透明防尘罩，在闲置时可直接扣合防尘罩，避免车间粉尘落入插座缝隙导致接触不良。电路结构与机械结构的配合上，电源回路的走线区域做了铺铜加厚处理，对应的结构位置避开了所有安装孔与固定位，避免螺丝固定时压破绝缘层导致短路；信号走线区域做了等长处理，对应的板上位置没有设置大型金属结构件，避免信号干扰导致烧录失败。从实际使用的工程细节来看，ZIF插座的引脚开口做了导向倒角设计，DIP封装的芯片放入时即使存在0.5mm以内的位置偏差，

　　也可顺着倒角滑入接触弹片位置，无需反复对齐引脚，大幅提升芯片放置的效率；板边做了圆角处理，半径为2mm，避免操作人员拿取时被板边毛刺划伤；所有外露的金属引脚均做了镀锡处理，可在常规车间存储环境下保证3年以上不氧化，接触电阻稳定。在结构校核阶段，针对ZIF插座的锁紧力做了实测，单引脚接触压力控制在0.8N-1.2N区间，既可以保证芯片引脚与弹片的可靠接触，又不会因为压力过大导致芯片引脚被压弯或留下压痕；针对底座电路板的抗弯强度做了测试，在两端支撑的情况下，中部施加50N的压力时，电路板形变量不超过0.2mm，不会导致板上元器件虚焊脱落。整个结构没有冗余的装饰性设计，所有结构特征均服务于实际烧录调试的使用需求，无论是用于个人开发者的桌面调试，还是工厂产线的批量烧录工位，该结构都能满足长期稳定使用的要求，对应的三维模型完整还原了所有结构细节，包括接插件的倒角、插座的内部弹片间隙、安装孔的沉头结构，可直接用于工装外壳设计、产线治具适配的参考。
