KBP307整流桥堆直插式电子元器件结构

　　在低压交流转直流的板级电源设计场景中，直插式整流桥是小功率电源前端整流环节的核心无源器件，KBP307这类扁桥结构的整流器件，常被应用在1000V耐压等级、3A额定电流的AC-DC转换回路中，覆盖小功率开关电源、适配器、小家电控制板、工业辅助电源等多个应用场景，相比分立二极管搭建的整流回路，集成式桥堆能大幅缩减PCB布板面积，减少四个分立器件的焊接工序，降低生产环节的器件错装、虚焊风险。

　　从实际电路功能来看，该器件内部集成了四颗硅整流二极管，按照桥式整流拓扑完成芯片级连接，仅引出四个直插引脚，其中两个带波浪标识的引脚为交流输入端，剩余两个引脚分别为直流正、负输出端，无需使用者额外搭建整流拓扑，接入交流回路即可完成全波整流输出，器件本身的反向耐压可达1000V，额定正向整流电流为3A，能够覆盖绝大多数民用、工业小功率电源的前端整流需求，在浪涌电流耐受、反向漏电流控制上，相比同参数分立二极管组合有更稳定的批次一致性。

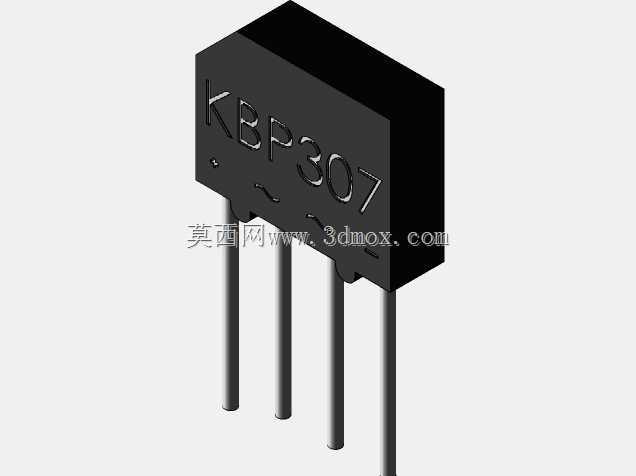

　　做该器件的三维建模时，首先要还原其实际封装的安装边界，本体采用黑色环氧塑封结构，顶部做平整的激光印字面，表面蚀刻的型号标识位置、字符深度都要匹配实物丝印的实际比例，避免建模时出现字符错位、比例失真的问题，影响PCB装配阶段的干涉检查精度。四个直插引脚的排布间距、引脚直径、引脚伸出本体的长度都严格按照实物封装尺寸绘制，引脚根部与塑封本体的衔接处做自然的圆弧过渡，还原实际器件封装时的包胶结构，避免出现直角衔接的建模失真问题。引脚的末端做轻微的倒角处理，匹配实际元器件引脚的切脚工艺特征，在做PCB虚拟装配时，能够准确还原引脚插入焊盘的实际状态，方便结构工程师检查器件与周边元件的安全间距，确认引脚伸出PCB背面的焊接长度是否符合生产工艺要求。

　　建模过程中需要重点关注器件的安装高度，这类扁桥封装的本体厚度、引脚折弯角度都有严格的尺寸规范，在做电源板的结构堆叠时，整流桥通常是板上高度较高的器件之一，准确的外形尺寸能够帮助结构工程师确认外壳与板上器件的安全间隙，避免出现外壳装配时顶到器件本体的问题。同时塑封本体的边角做微小的圆角处理，还原实际环氧塑封件的脱模特征，不会出现尖锐直角的不符合工艺实际的结构。本体两侧的交流输入标识、极性标识的位置也与实物完全对应，方便在三维布线阶段快速识别引脚定义，减少布线时的极性接反风险。

　　从实际选型适配的角度，该三维模型可直接用于PCB布局的器件封装匹配，在做电源板的热设计仿真时，准确的本体外形、引脚尺寸也能帮助仿真工程师更精准的计算器件的散热路径，评估额定负载下的器件温升是否在允许范围内。相比简化的方块模型，还原细节的三维结构能够在结构评审阶段提前发现安装干涉、间距不足等问题，减少打样阶段的改板次数，缩短产品开发周期。在做整机装配的BOM可视化展示时，该模型也能清晰呈现器件的实际形态，帮助生产、采购人员快速识别对应物料，避免出现物料错采的问题。
