轻木材质原型电动电池小车三维设计

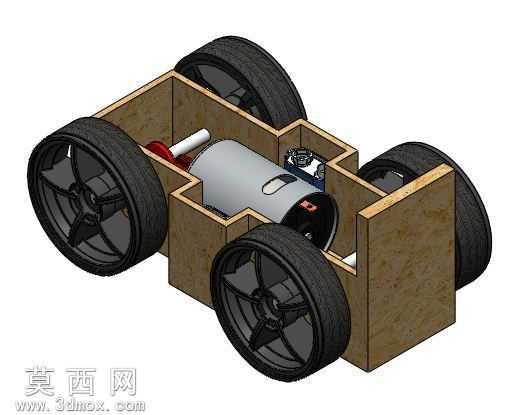

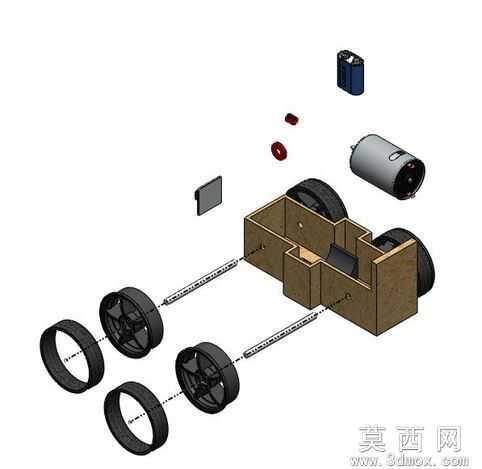

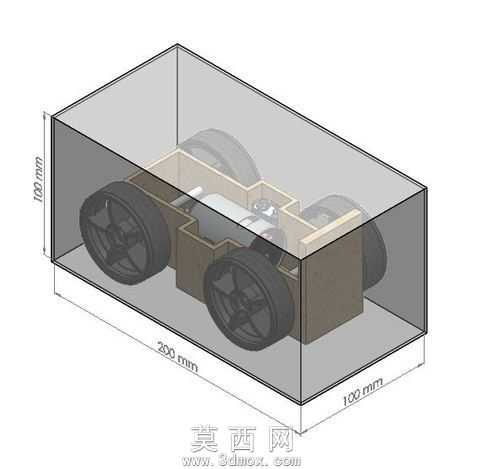

本作品为面向ASME接力比赛设计的原型电池供电电车三维模型，整体采用轻量化设计思路，依托三维建模软件完成全参数化搭建，从整体布局到细节零件均完成了完整的装配匹配。建模过程中首先确定车体的外轮廓尺寸，整体容纳空间为长200mm、宽100mm、高100mm的长方体框架，外层采用半透明的亚克力外壳做可视化处理，既可以清晰展示内部结构布局，也能在渲染阶段呈现出通透的视觉效果，外壳材质在材质编辑器中调整了折射率与粗糙度参数，模拟真实透明塑料的透光与轻微反光特性，边缘做了微小的圆角处理避免尖锐棱角，符合竞赛作品的安全要求。车体主体承载结构选用轻木材质，建模时还原了轻木板材的层叠拼接结构，通过卡槽式设计完成各部分木构件的定位，无需额外紧固件即可实现车架的快速装配，材质渲染阶段调整了漫反射颜色与纹理贴图，还原轻木特有的浅棕色调与细腻木纹质感，同时在材质参数中设置了较低的密度属性，匹配轻木材质轻量化的物理特性。动力系统部分完整还原了电动马达、传动结构与动力电池的布局，马达通过支架固定在轻木车架的中部位置，传动结构直接连接前后轮轴，四个车轮采用橡胶轮胎搭配塑料轮毂的结构，建模时还原了轮毂的辐条造型与轮胎的表面防滑纹理，轮胎材质调整了高粗糙度与低反光参数，模拟橡胶材质的哑光质感，轮毂则设置为硬质塑料的半亮面材质，与轮胎形成明确的材质区分。动力电池布置在车架的预留仓位内，走线槽在车架建模时一体开出，避免线路外露干扰车轮运转。整体装配过程中完成了全局干涉检查，确保车轮转动、马达运转、电池拆装均无结构冲突，配套的装配图与说明文档对应模型的爆炸视图制作，可清晰展示每个零件的装配顺序与连接关系。渲染阶段采用了等轴测视角展示整体结构，搭配尺寸标注清晰呈现车体的三维尺寸，半透明外壳的设计让内部的动力布局、车架结构、轮组位置都可以直观呈现，既满足竞赛原型的设计验证需求，也可作为小型电动小车设计的参考方案，整个建模过程严格遵循实际加工的装配逻辑，所有零件的尺寸公差均预留了装配余量，可直接依托该模型开展后续的实物制作与竞赛调试。
