ASME赛事CO2动力小车三维设计作品

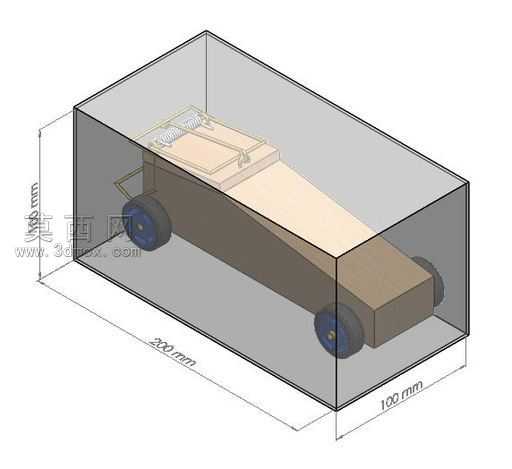

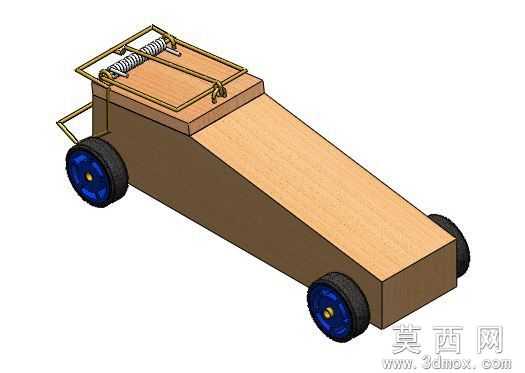

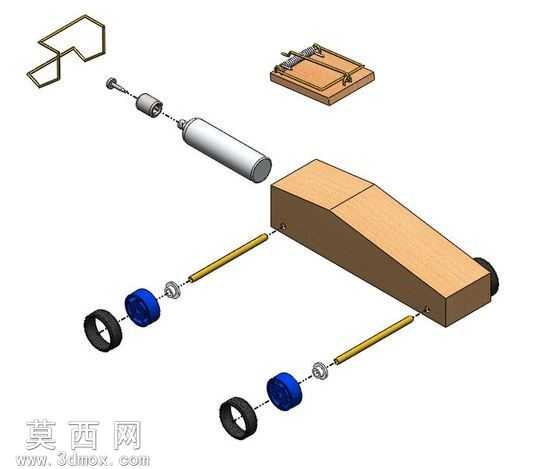

本作品为面向ASME接力比赛打造的CO2动力小车三维设计原型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于赛事规则限定的200mm长度、100mm宽度外廓尺寸约束，完成整车骨架的基准轴与基准面搭建，确保所有零部件的装配定位精度符合赛事检录要求。建模过程中对车身主体采用一体化流线型楔状造型设计，通过曲面放样命令生成低风阻的车身外壳曲面，曲面曲率连续过渡无尖锐折角，可有效降低小车竞速过程中的空气阻力；车身材质设定为轻质松木质感，在渲染环节调整木纹纹理走向与车身长度方向保持一致，同时赋予哑光清漆的表面材质效果，还原实体木质车身的视觉质感。动力触发结构采用鼠标陷阱式穿刺机构设计，建模时单独拆分穿刺针、触发卡扣、CO2气室固定座三个核心子部件，通过装配体配合关系模拟触发瞬间的运动行程：卡扣解锁后穿刺针在弹簧预紧力作用下快速刺穿CO2小气瓶的密封端盖，高压气体从尾部喷口喷出形成反冲推力，所有运动部件均添加了碰撞检测约束，确保结构运动过程无干涉。行走系统部分，前后轮分别采用窄幅竞速轮毂与低摩擦橡胶轮胎的组合设计，轮轴与车身轴承位之间设定间隙配合参数，渲染时为轮胎添加哑光黑色橡胶材质，轮毂部分添加亮面蓝色塑料材质，还原实体轮组的视觉效果。整车装配完成后添加透明外罩的辅助展示结构，通过半透明玻璃材质的外罩将整车完整包裹，同时标注核心外廓尺寸参数，方便直观查看整车的尺寸边界与内部结构布局。设计过程中充分考虑了赛事的快速装配需求，所有连接部位均采用快拆式卡扣结构设计，无需额外粘接即可完成整车组装，同时对气瓶固定位做了防滑限位处理，避免喷射过程中气瓶移位影响动力输出方向，整体结构紧凑、重量分配均衡，重心靠近车身中轴线位置，可保证竞速过程中的行驶直线性。
