直插双列八脚运算放大器结构建模

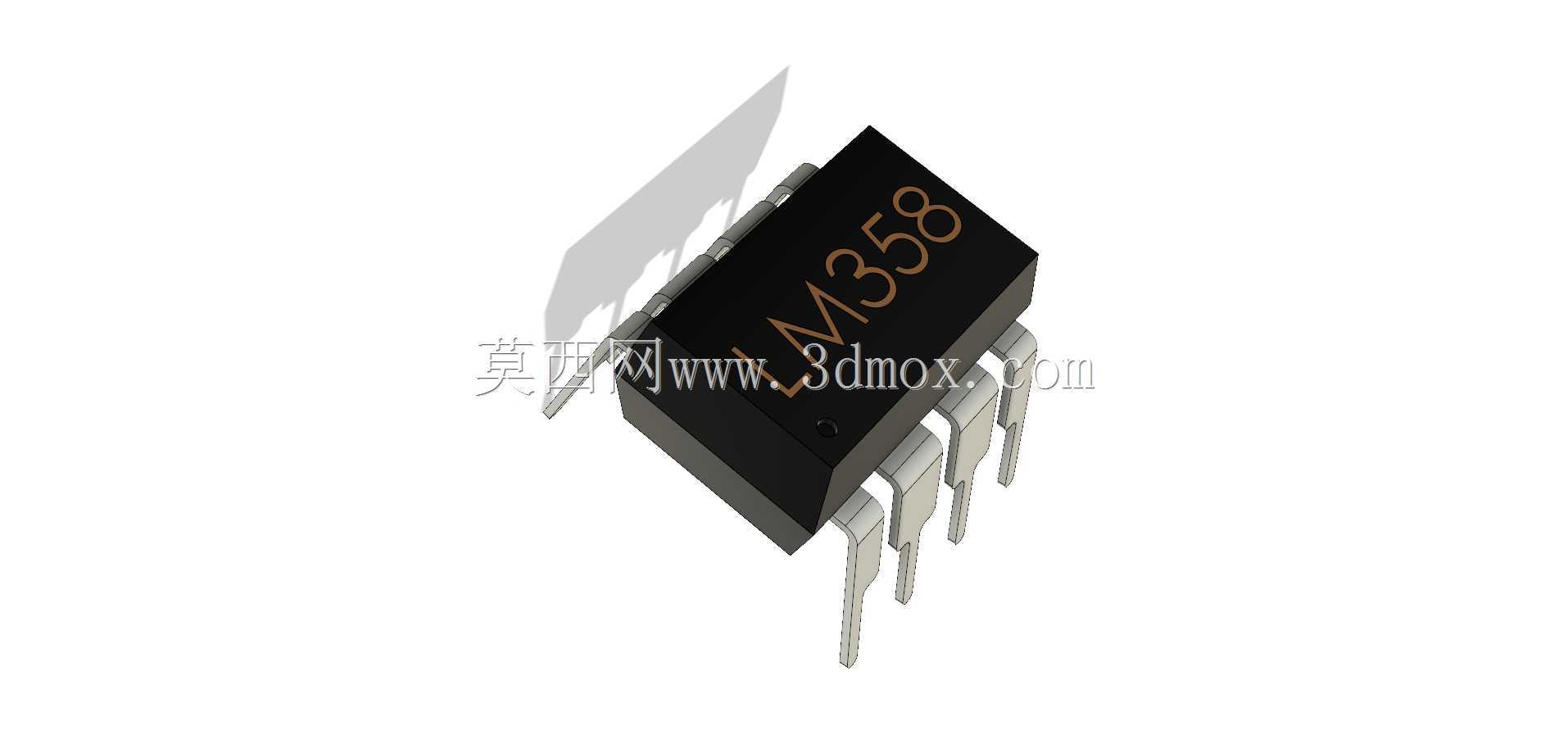

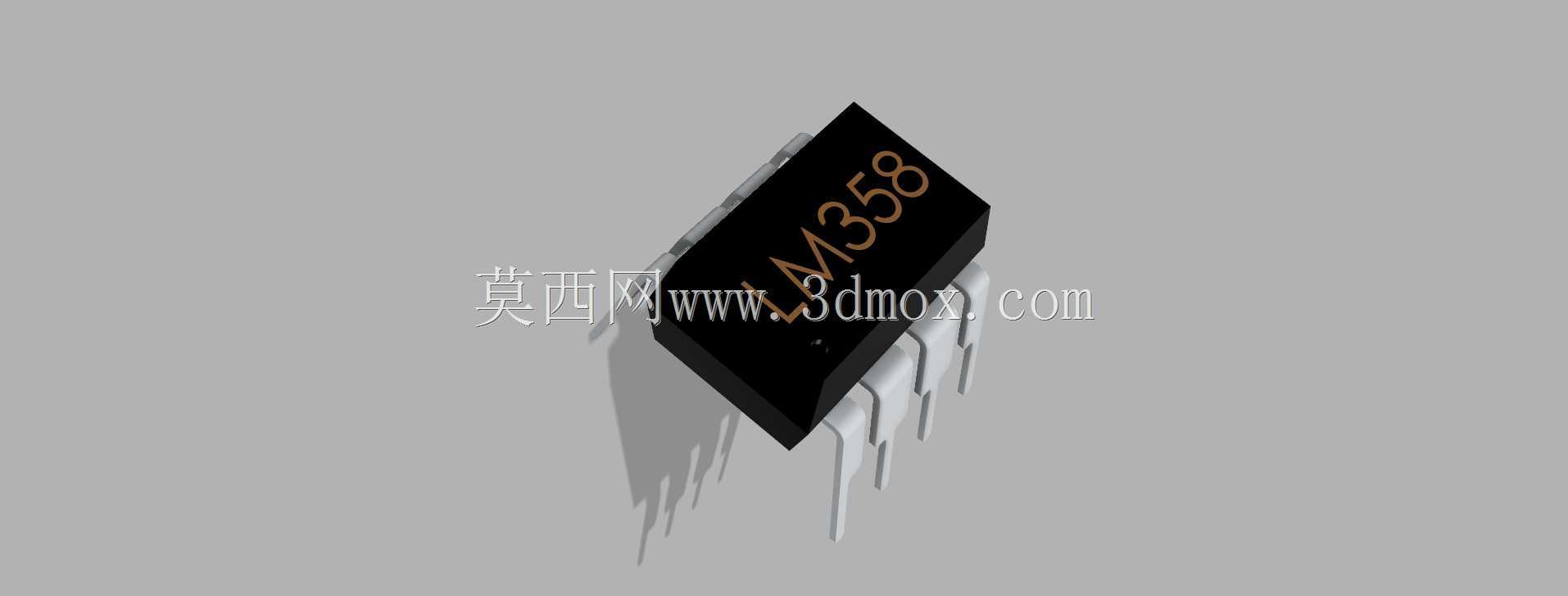

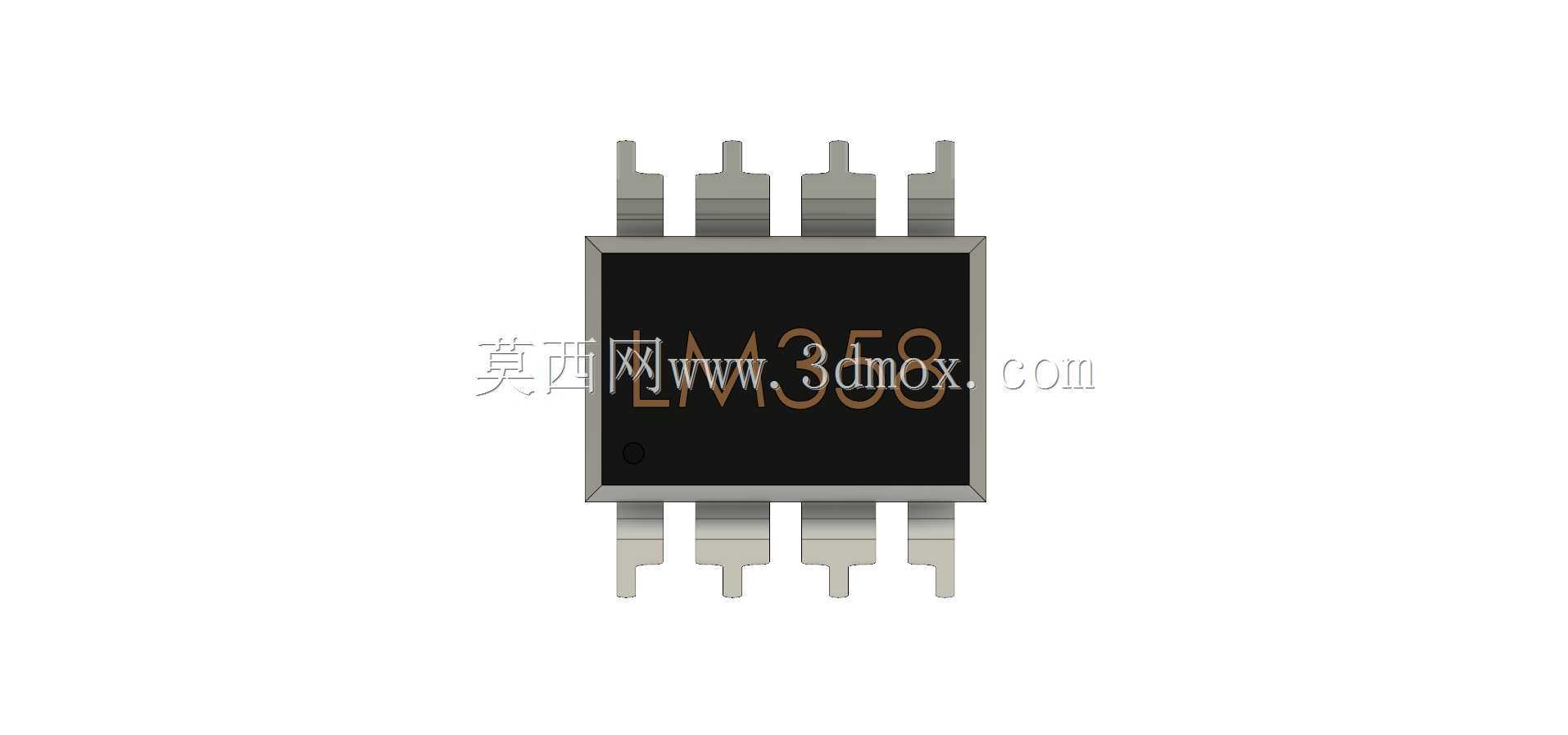

　　做电子设备结构设计这么多年，直插封装的运算放大器是电路板布局阶段绕不开的基础元器件，这次建模的双列八脚运算放大器，完全按照工业级直插DIP-8封装的实际尺寸还原，没有做任何艺术化夸张处理，所有结构细节都对应量产器件的真实形态。先从安装边界说起，这类器件的引脚间距严格遵循2.54mm标准网格，两排引脚的跨距为7.62mm，引脚直径0.5mm，伸出本体的长度在3mm到3.2mm之间，做PCB封装匹配的时候，焊盘尺寸可以直接按照常规直插IC的标准设置，不需要额外调整偏移量，器件本体的长宽高分别为9.2mm、6.4mm、3.5mm，顶面的字符标识区域预留了足够的平面，和真实器件的激光刻印位置完全对应，不会出现布局时和周边丝印干涉的问题。

　　从实际应用场景来看，这类双运算放大器几乎覆盖了所有低压模拟信号处理的场景，小到学生实验用的信号调理电路板，大到工业现场的传感器信号采集模块、小型工控设备的信号比较电路、消费类电子的音频前置放大回路，都能看到同封装器件的身影。它的核心功能是把微弱的模拟信号做前置放大、电压比较、阻抗匹配，单颗芯片集成两路独立的运算放大通道，单电源供电范围覆盖3V到32V，双电源也能支持±1.5V到±16V的供电区间，对电源的适应性很强，不需要额外设计复杂的供电回路就能稳定工作，这也是它在工业级和民用级电路里都被大量使用的核心原因。

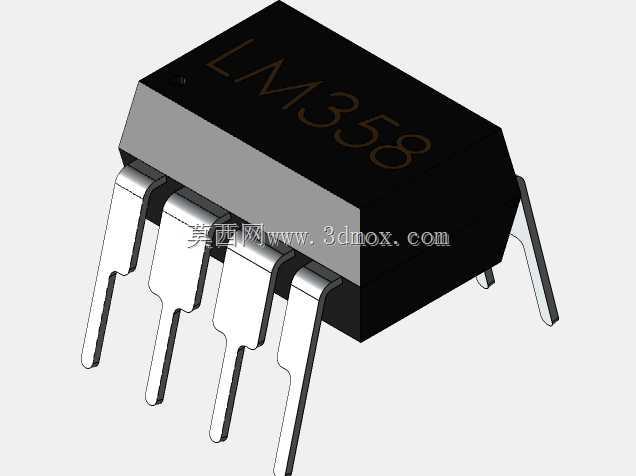

　　建模的时候特意还原了几个容易被忽略的结构细节：首先是引脚的成型角度，真实量产器件的引脚不是垂直于本体向下的，而是在靠近本体根部有一个微小的外张角度，插入PCB焊盘的时候能有一定的弹性余量，避免波峰焊的时候因为热胀冷缩导致引脚应力断裂，建模时把这个角度控制在3度左右，和实际器件的成型参数一致；其次是本体侧面的脱模斜度，塑封器件在注塑生产的时候会有1度左右的脱模斜度，不是完全垂直的立方体，这个细节如果省略，做整机装配干涉检查的时候，就会出现和周边接插件、电容等元器件的间隙计算误差，尤其是在高密度布局的电路板上，0.1mm的尺寸偏差都可能导致装配时壳体顶到器件；还有本体顶面的倒角，真实器件的塑封边缘不是锐利的直角，有0.2mm的圆角过渡，这个细节虽然不影响功能，但做产品渲染或者装配动画的时候，能大幅提升模型的真实感，不会出现明显的建模失真。

　　做结构选型的时候要注意，同是DIP-8封装的运算放大器，不同厂家的器件本体厚度会有±0.2mm的公差，引脚的共面度也会有细微差别，这个模型按照行业通用的中间公差做了参数化设置，导入装配体的时候可以根据实际选用的厂家器件参数做微调，不需要重新绘制基础外形。另外在做散热相关的仿真时，这类塑封直插器件的主要散热路径是通过引脚传导到PCB铜箔，本体的散热占比不到20%，建模的时候保留了引脚和本体连接位置的圆角过渡，这个位置是热阻的关键节点，仿真时如果把这个位置做成直角连接，会导致热阻计算结果偏小，和实际工作温度出现偏差。

　　很多新手建模的时候容易把引脚的截面做成正圆形，实际上直插IC的引脚是冲压成型的，截面是带微小圆角的矩形，宽度0.5mm，厚度0.25mm，这个细节在做PCB过孔设计的时候很重要，如果按照圆形引脚设置过孔直径，会出现插装困难的问题，这次建模完全还原了引脚的真实截面形状，导出STEP格式之后可以直接用来做焊盘尺寸的校验，不需要二次修正。还有本体上的定位缺口，也就是第一引脚的标识位置，建模时按照标准尺寸做了半圆形的缺口，缺口中心对准第一引脚的中心位置，和行业通用的封装标识规则一致，不会出现引脚顺序识别错误的问题。

　　在做整机结构布局的时候，这类直插器件的上方要预留至少5mm的操作空间，方便后期维修的时候用插拔器更换器件，不能把壳体或者其他结构件直接压在器件本体上，不然长期使用下会因为应力导致引脚脱焊，模型里已经把本体的最高位置做了明确的基准面标注，导入装配体之后可以直接用来做间隙检查，不需要额外测量尺寸。另外要注意，这类器件的存储温度范围是-65℃到150℃，工作温度根据工业级和民用级的区别有所不同，建模时的外形尺寸完全覆盖工业级器件的最大外形边界，不管选用哪个等级的器件，都不会出现装配干涉的问题。
