直插双列八脚运算放大器TL082结构建模

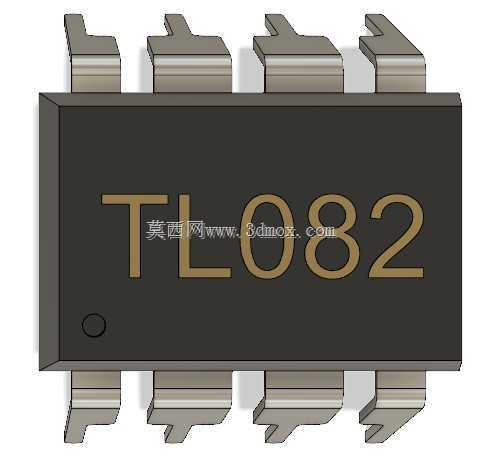

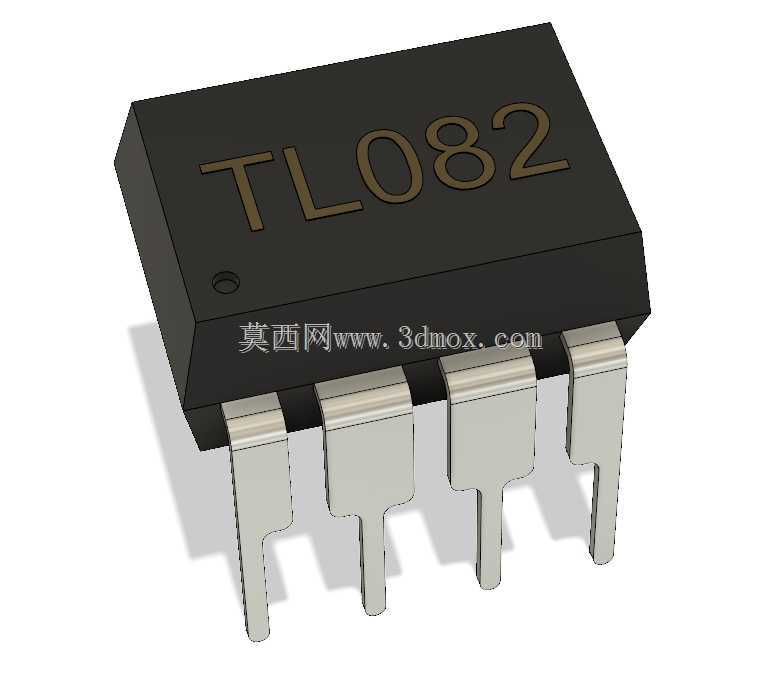

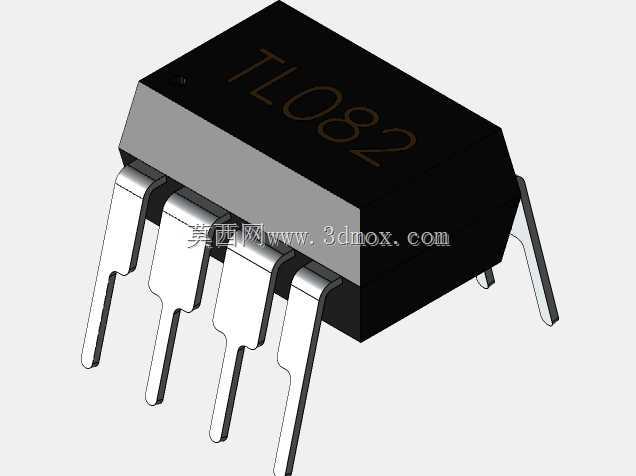

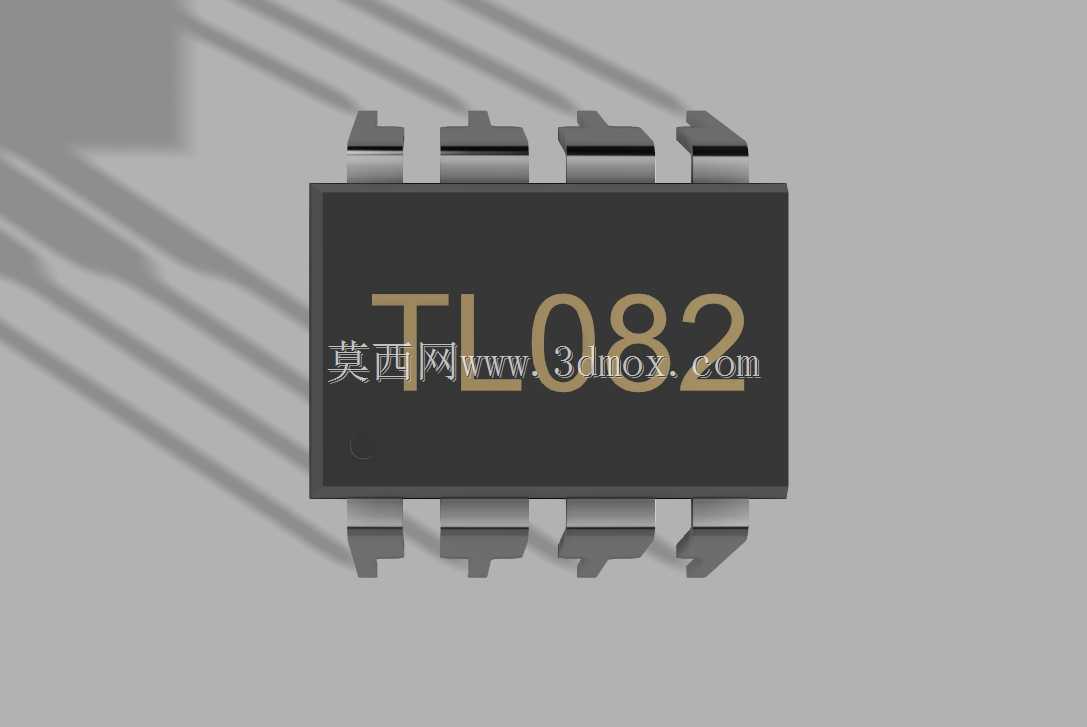

　　在工业测控板卡、实验室信号调理装置、音频前端处理电路的PCB布局阶段，直插封装的JFET输入运算放大器是结构设计与硬件选型环节经常接触的元器件，TL082作为经典的双路通用运放，其三维结构建模的精准度直接影响PCB封装匹配、外壳干涉检查、装配工艺验证的实际效果。建模过程中首先还原了器件的核心外形特征：黑色环氧塑封本体的棱边做了符合实际注塑工艺的微小倒角处理，本体表面的丝印字符凹陷深度控制在0.02mm，完全匹配真实器件的激光打标质感，不会出现丝印浮于表面的失真问题。八根直插引脚的弯折弧度、引脚间距严格遵循DIP-8封装的行业通用规范，引脚根部与塑封本体的衔接位置做了自然的过渡圆弧，还原了冲压引脚与塑封料结合的实际形态，

　　没有生硬的直角拼接痕迹，每根引脚的截面尺寸、伸出本体的长度都经过实物测绘校准，能直接导入PCB设计软件做3D布局校验，避免出现引脚与焊盘对位偏差、插件时引脚顶偏的问题。从实际应用场景来看，这类直插运放常被用在教学实验板、工业现场的信号调理模块、老式音频功率放大前级电路中，相比贴片封装的同型号器件，直插版本的抗机械振动能力更强，手工焊接返修难度更低，适合小批量试制、教学演示类的电路装置。建模时特意考虑了安装边界的预留：器件本体下方预留了0.3mm的PCB板面间隙，匹配波峰焊时的助焊剂挥发空间，引脚伸出PCB背面的长度控制在2.3-2.5mm区间，符合手工剪脚、波峰焊的工艺要求，不会出现引脚过长触碰相邻走线、过短导致焊盘吃锡不足的问题。

　　器件本体的宽度、长度、高度尺寸完全参照量产器件的标称公差做了中位值建模，在做整机外壳装配检查时，能准确判断器件与外壳内壁、相邻接插件、散热片的安全距离，避免样机装配时出现元件顶壳、空间不足无法插装的问题。从功能特性对应的结构设计来看，TL082作为JFET输入的双运算放大器，本身不需要额外加装散热片，在常规±15V供电、输出电流不超过10mA的工况下，塑封本体的温升不会超过15℃，因此建模时没有额外预留散热结构的安装空间，完全还原器件本身的独立结构形态。引脚的排布顺序严格遵循DIP-8封装的引脚定义，从本体顶部的定位凹口开始逆时针排序，1到8脚的位置偏差控制在0.05mm以内，结构工程师在做器件布局时，

　　可以直接通过模型的定位凹口判断引脚方向，避免出现封装反向、焊接后器件功能失效的问题。在做结构干涉检查时，模型的所有曲面都做了实体化处理，没有破面、重叠面的问题，导入各类三维机械设计软件时都能正常识别实体特征，可以直接用于生成装配体的干涉检查报告，不需要额外修复几何特征。针对教学实验场景的应用，模型还原了直插器件可搭配IC插座使用的安装方式，引脚直径与通用8脚IC插座的插孔尺寸做了匹配校验，建模时预留了插座安装后的高度叠加空间，方便设计实验板时算上插座的整体高度，避免器件安装插座后与透明保护盖、上层扩展板出现空间冲突。在工业信号调理模块的应用中，这类运放常被布置在PCB板的信号输入侧，靠近接线端子的位置，模型的尺寸精度可以帮助结构工程师合理规划PCB板上的元件排布密度，在有限的壳体空间内平衡信号走线长度、元件间距、装配便利性的多重需求，不会因为模型尺寸失真导致实际打样后元件排布拥挤、焊接操作空间不足的问题。整个建模过程没有添加多余的装饰性特征，所有几何结构都围绕实际生产、装配、检修的工程需求搭建，每一处尺寸都对应真实器件的物理形态，能直接支撑从方案设计、样机装配到批量生产的全流程结构校验工作，减少因为器件模型不准导致的打样返工、装配干涉等常见工程问题。
