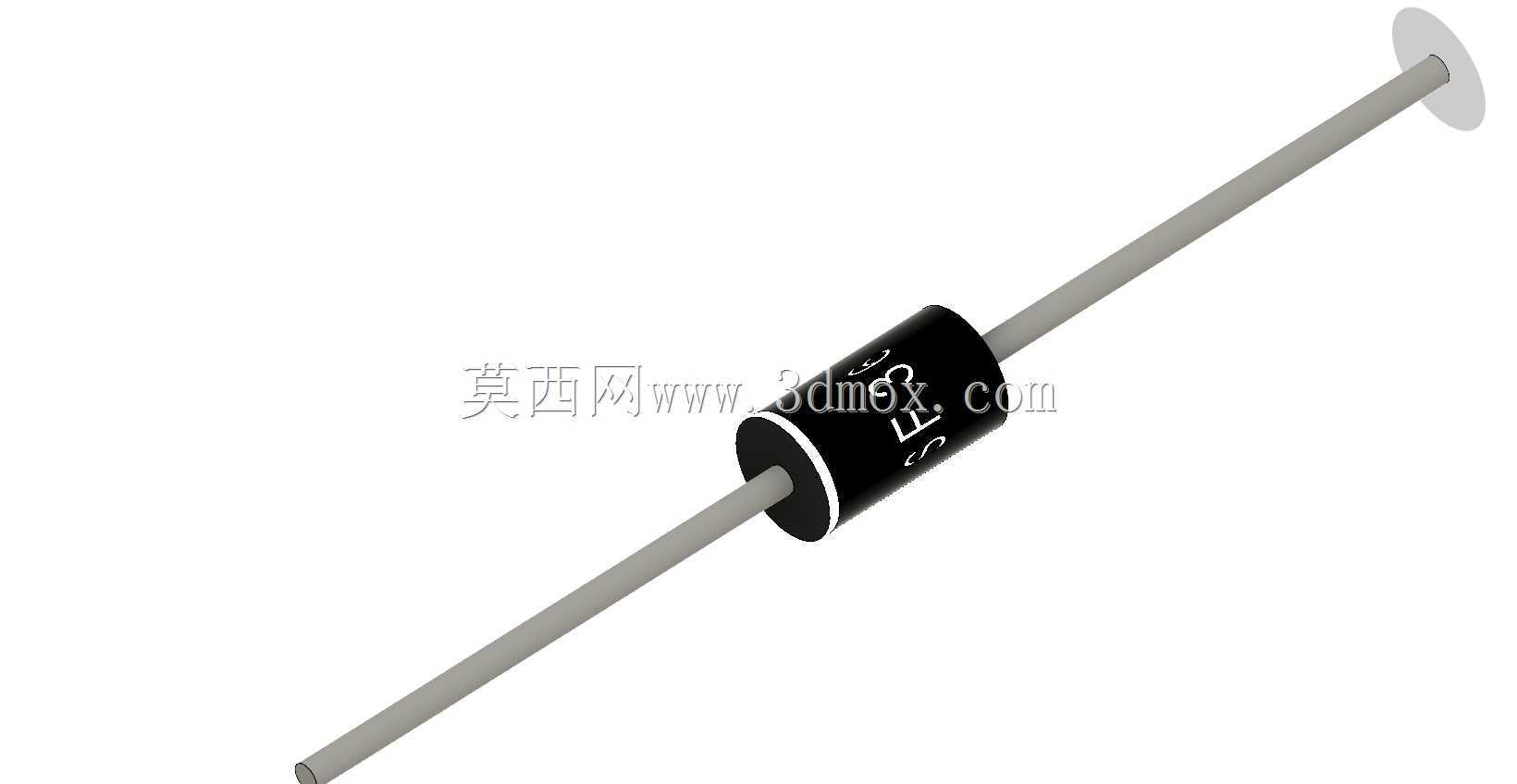

SF36直插式快恢复二极管三维结构

　　这款SF36规格的轴向引线二极管，是小功率整流、续流回路里的常用器件，3A额定通流能力搭配400V反向耐压，覆盖了绝大多数低压直流电源、光伏小系统、消费类电子板卡的整流与反接保护需求。在户用小型太阳能充放电控制器里，这类二极管常串联在光伏输入回路，避免夜间蓄电池反向倒送电流损耗光伏板，也会布置在DC-DC输出端做续流路径，给感性负载断电时的感应电动势提供泄放通道，避免开关管被反向尖峰击穿。做板级结构设计时，首先要明确它的安装边界：本体是圆柱塑封结构，两端引出的镀锡铜引线直径统一，引线伸出本体端面的长度要匹配PCB板的安装孔距，常规布局下孔距会留足余量，避免本体贴板过近导致焊接时热量传导到塑封本体造成封装开裂，也不会留距过大导致引线弯折后本体晃动，影响后续三防漆涂覆的一致性。

　　从结构设计逻辑来看，轴向引线的封装形式本身就是为波峰焊、手工焊这类传统焊接工艺适配的，圆柱本体没有多余的定位凸台，安装时不需要额外设计固定卡扣，仅靠两个引线穿孔焊接就能完成固定，在单面板、双面板的低成本方案里应用极广。建模时要还原本体表面的标识环——靠近阴极的那端白色色环是现场装配、维修时识别极性的核心标识，不能做的模糊或者位置偏移，否则生产环节插件时容易插反极性，直接导致通电后器件击穿短路，连带烧毁前端供电回路。引线的建模要注意根部的过渡圆角，实际器件的引线和塑封本体结合处不是直角衔接，做了圆弧过渡来分散弯折应力，建模时如果做成直角，后续做装配仿真模拟引线弯折成型时，会出现应力集中的误判，不符合实际器件的机械特性。

　　在实际选型适配场景里，这类二极管的安装空间预留要考虑散热余量，3A额定电流下本体自身会有一定功耗，当布局在密闭电源壳体内时，本体周围要留够3mm以上的空气间隙，不要和电解电容、塑胶接插件这类耐热性差的器件直接贴靠，避免长期工作时的温升加速周边器件老化。做三维结构校验时，要模拟插件工序的操作空间：二极管从PCB板面上方插装时，本体上方不能有过高的结构件遮挡，否则自动插件机的吸嘴无法顺利取放器件，手工插件时也会因为操作空间不足导致插装效率下降。引线的伸出长度在建模时要分两段设置，穿过PCB板的部分预留2-3mm的焊接余量，过长的引线会在波峰焊后需要额外剪脚工序，过短则容易出现焊盘吃锡不足、虚焊的问题。

　　不同于贴片封装的二极管，轴向引线的器件在做抗震结构设计时，要考虑引线的柔性缓冲作用，当设备应用在车载、小型农机这类有持续振动的场景时，不需要额外给二极管本体打胶固定，引线自身的微小形变就能吸收振动能量，避免器件本体因硬连接出现应力断裂。建模时还原的本体表面丝印标识，要和实际器件的标识位置一致，SF36的型号字符印在本体圆柱面，极性环在阴极侧端面附近，做装配指导文件渲染时，可以直接调用这个模型出爆炸图、装配示意图，不需要额外做贴图修正。另外要注意本体的外径尺寸，不同厂家同规格的SF36二极管本体外径公差控制在很小的范围内，建模时取行业通用的中间值，既能适配绝大多数厂家的器件安装，也不会出现布局时和周边器件干涉的问题——比如当二极管和旁边的碳膜电阻平行布置时，两个圆柱本体之间要留至少1mm的间隙，避免过波峰焊时两个器件的本体因为高温出现轻微形变靠在一起，导致后续绝缘距离不足。

　　在光伏小系统的应用场景里，这类二极管有时候会直接悬空连接在太阳能电池板的输出端子上，不需要焊接在PCB上，这时候建模时的引线长度可以根据实际接线需求调整弯折形态，模拟引线弯折90度后的空间占用，避免接线后引线和金属外壳接触造成短路。整体结构没有复杂的异形曲面，所有特征都是回转体加直线引线，建模时用旋转特征加拉伸特征就能完成，重点是还原各个部分的尺寸比例和细节特征，比如塑封本体表面的细微磨砂质感、引线表面的镀锡层光泽，这些细节在做整机渲染展示时，能提升整个板卡模型的真实感，不会让二极管看起来像简化的占位模型。做BOM关联时，这个模型可以直接匹配对应规格的物料参数，结构设计完成后导出的STEP文件可以直接导入PCB设计软件做3D校验，检查器件和外壳、接插件的干涉情况，减少打样后出现的结构适配问题。
