BC556B型PNP晶体管三维结构设计

　　这款BC556B属于PNP型双极结型晶体管，在小信号放大、开关控制类电路场景中应用十分广泛，日常接触的消费类电子控制板、工业传感信号调理模块、低压信号切换回路里都能见到同规格器件的身影，其核心作用是实现微弱电信号的线性放大，或是在低压逻辑回路中完成小功率负载的通断控制，是分立电子元件里应用频次极高的基础器件。

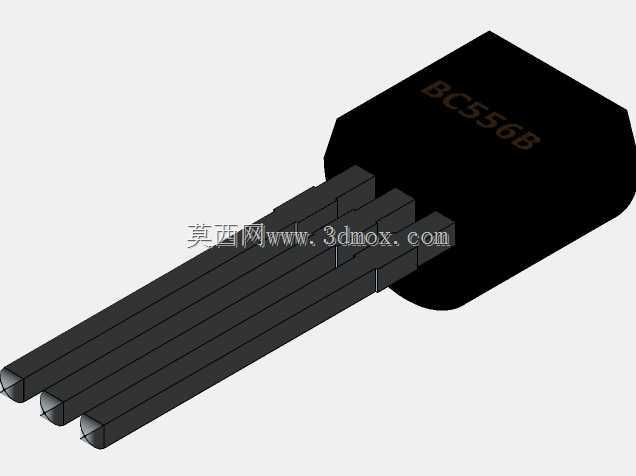

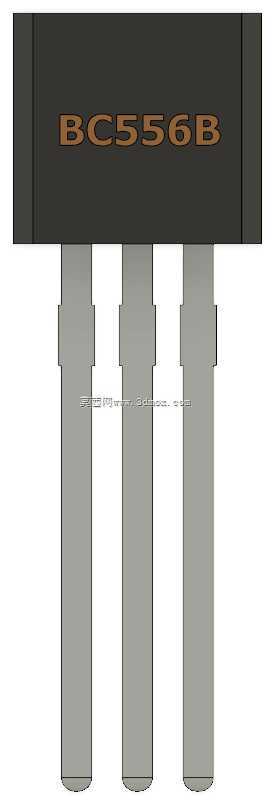

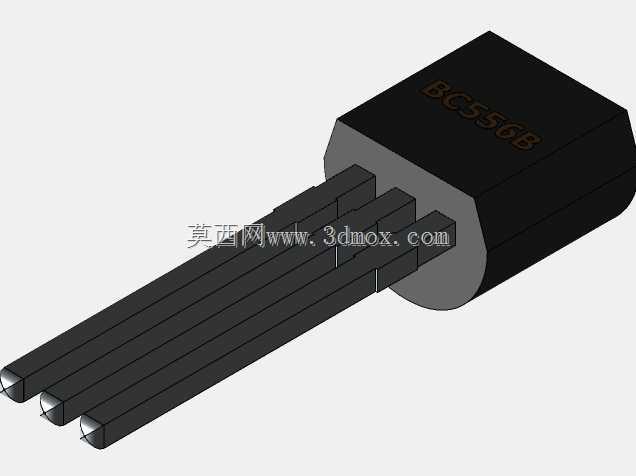

　　从结构设计层面来看，这款模型完整还原了TO-92封装的典型形态，主体塑封部分采用半圆柱加平直切面的造型，平直切面一侧预留了型号丝印的平面区域，对应实物上激光刻印型号、参数标识的位置，建模时特意将塑封外壳的边缘做了微小的圆角处理，完全匹配实际注塑生产时的脱模圆角特征，没有出现直角锐边这类不符合生产工艺的结构。三根引脚采用等间距平行排布设计，引脚截面为标准矩形，末端做了轻微的倒角处理，对应实物引脚浸锡后的端头形态，引脚伸出塑封本体的长度、引脚之间的中心间距都严格参照行业通用的TO-92封装尺寸规范制作，能直接匹配标准2.54mm间距的PCB焊盘孔位，不会出现安装时引脚对位偏差的问题。

　　做这类电子元器件的三维建模，核心要把控的是安装边界尺寸的准确性，毕竟这类器件最终是要装配到PCB板上的，塑封本体的直径、总高度、引脚伸出长度、引脚间距任何一个尺寸出现偏差，都会导致实际装配时出现干涉，或是引脚无法顺利插入焊盘。建模过程中首先确定三根引脚的中心基准线，以中间引脚为对称中心，两侧引脚间距严格控制在2.54mm的标准节距上，塑封本体与引脚的结合位置做了内嵌的密封结构还原，对应实际生产时引脚与塑封料结合的密封段，避免模型出现引脚与塑封本体衔接断层的失真问题。塑封尾部的半圆弧面弧度也完全参照实物的曲率制作，没有随意调整圆弧半径导致整体外形走样。

　　在实际电路应用中，这类小功率PNP晶体管通常工作在低电压、小电流的工况下，常被用于音频前置放大回路、传感器信号的前置调理、小型继电器的驱动控制、LED指示灯的开关切换等场景，对应的PCB布局时，需要考虑器件本体与周边元件的安全间距，这款模型的外形尺寸完全贴合量产器件的实际规格，结构工程师在做PCB布局的三维干涉检查时，可以直接调用该模型验证装配空间，比如确认器件与周边电解电容、接插件、散热片之间是否存在装配冲突，引脚长度是否匹配板卡的焊接工艺要求，是否会因为器件本体过高影响外壳的装配间隙。

　　不同于功率晶体管需要额外预留散热结构，BC556B这类小信号晶体管依靠自身引脚和塑封外壳就能满足工作时的散热需求，所以建模时不需要额外设计散热片安装位，整体结构十分简洁，但越是这类基础元器件，建模时越要注意细节的还原，比如塑封表面的哑光质感、引脚的金属镀层质感、丝印标识的位置与深度，这些细节虽然不影响尺寸装配，但能提升整个PCB板三维装配模型的真实感，在做产品演示、装配工艺动画制作时，能让整体效果更贴近实物状态。

　　从安装适配性来看，这款模型的引脚长度预留了足够的折弯余量，实际生产中如果是卧式安装需求，工程师可以直接基于现有引脚模型做折弯处理，不需要重新调整引脚的基础尺寸，塑封本体的平直切面也对应了实物安装时的识别面，方便装配时快速确认引脚排序，避免出现引脚接反的装配错误。在做整机的三维布线时，准确的晶体管模型也能帮助工程师提前预判周边走线的空间，避免导线与器件本体出现干涉，提升整体结构设计的可靠性，减少打样阶段出现的装配问题。
