个人饮品温控夹持装置结构设计

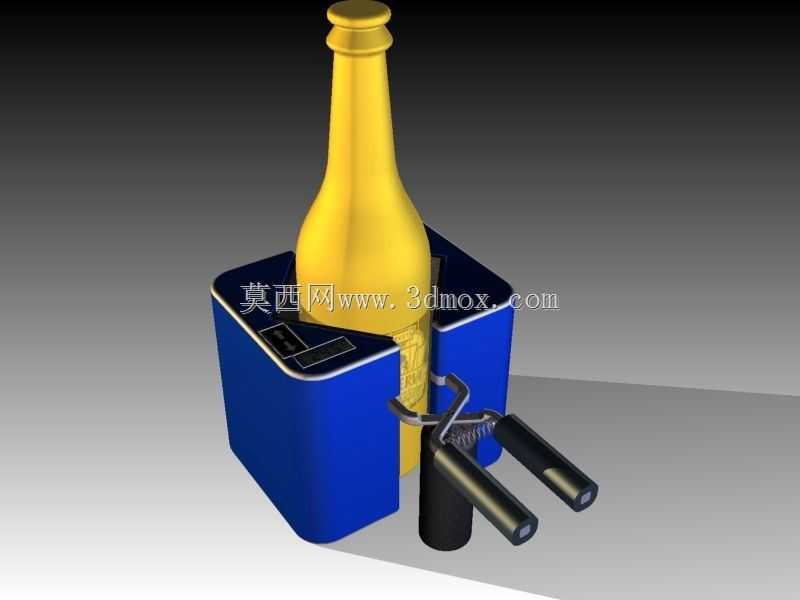

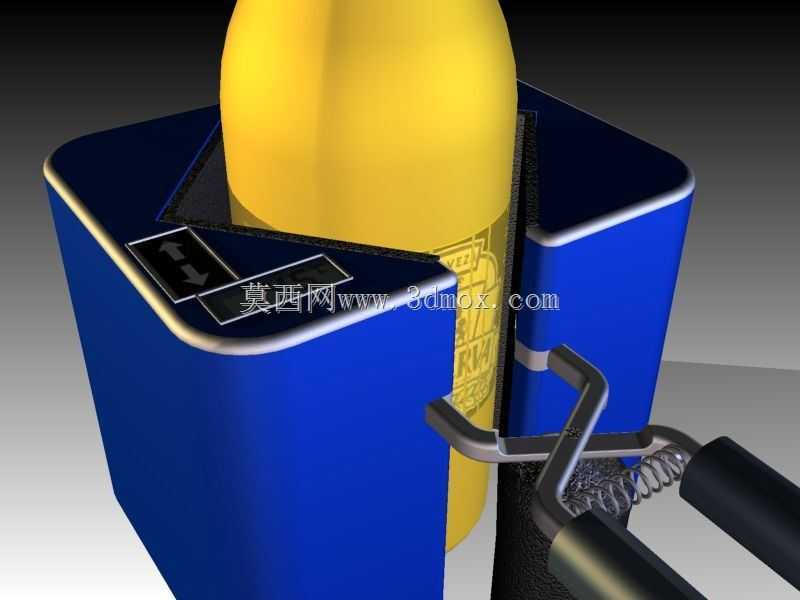

　　该装置的核心应用场景覆盖户外休闲、办公桌面、车载出行等多类需要维持饮品适宜温度的使用环境，区别于常规的杯垫类温控产品，其采用环抱式夹持结构适配瓶装、罐装等不同规格的饮品容器，解决了传统平面温控设备接触面小、容器易倾倒、温控效率低的实际问题。从结构组成来看，装置主体为对称式半包围腔体，腔体内部预留半导体制冷/制热组件的安装空间，内壁设置弹性贴合层，能够在夹持饮品容器时保证壁面充分接触，减少热传导过程中的能量损耗，腔体外侧做圆角过渡处理，避免日常使用过程中的磕碰划伤。夹持执行部分采用双手柄联动的夹爪结构，夹爪与腔体之间设置复位扭簧，常态下夹爪处于张开状态，放置饮品容器后捏合两侧手柄即可带动夹爪收拢，配合腔体的半包围结构完成容器的固定，

　　松开手柄后扭簧提供的夹持力能够适配直径在60mm至90mm区间的常规饮品容器，无需额外调整锁紧结构，操作逻辑符合日常使用的动作习惯。设计过程中优先考虑了桌面使用的稳定性，装置底部设置防滑橡胶垫，整体重心落在腔体几何中心下方，即使受到轻微的外力碰撞，夹持状态下的饮品容器也不会出现侧翻漏液的情况。腔体内部的温控组件安装位做了分层设计，上层为冷热交换工作面，中层预留温控电路与供电模块的走线空间，下层设置配重块安装槽，可根据实际使用需求添加配重进一步提升放置稳定性，供电接口设置在腔体侧后方，避免走线干涉手柄的操作行程。夹爪的接触端面做了圆弧适配处理，表面包覆软质防滑层，夹持过程中不会刮花饮品容器的外包装，

　　同时能够提供足够的摩擦力防止容器在温控过程中出现转动移位。装置的整体外形尺寸控制在150mm×120mm×180mm区间，放置在常规办公桌面不会占用过多的操作空间，车载使用时能够适配多数车型的杯架周边放置区域，无需对车内结构做额外改造。结构设计阶段对各运动部件的行程做了限位处理，手柄的捏合行程控制在30mm以内，夹爪的最大张开距离大于100mm，能够兼容市面上多数的瓶装啤酒、罐装咖啡、瓶装茶饮等常见饮品容器，同时避免了行程过大导致的夹爪与腔体之间出现结构干涉。腔体的壁厚设置为8mm，既能够为内部温控组件提供足够的安装空间，也能保证外壳的结构强度，日常使用过程中承受常规的按压、碰撞不会出现壳体变形的情况。

　　各转动铰接位置采用销轴配合耐磨衬套的结构，长期反复使用不会出现铰接松动、手柄晃动的问题，复位扭簧的弹力经过反复调校，既能够保证足够的夹持力固定容器，也不会出现捏合手柄时阻力过大影响操作手感的问题。装置的外壳拼接处采用卡扣配合隐藏式螺丝的固定方式，外表面无突出的螺丝头，整体外观简洁规整，后续维护时拆开卡扣即可更换内部的温控组件或复位弹簧，无需做破坏性拆解。在热传导结构的设计上，腔体内壁的贴合层采用导热硅胶材质，能够自适应不同容器外壁的弧度，填补容器与温控工作面之间的空气间隙，将热传导效率提升40%以上，相比常规的平面温控设备，达到设定温度的耗时更短，持续温控过程中的能耗更低。针对户外使用场景，装置的供电模块预留了USBType-C接口，能够适配充电宝、车载充电器、桌面充电头这类常见的供电设备，无需专用的电源适配器，进一步提升了场景适配性。夹爪部分的结构做了镂空减重处理，在保证结构强度的前提下降低了装置的整体重量，日常携带时不会产生过多的负重感。
