织物粘合加工用辊式键合设备结构

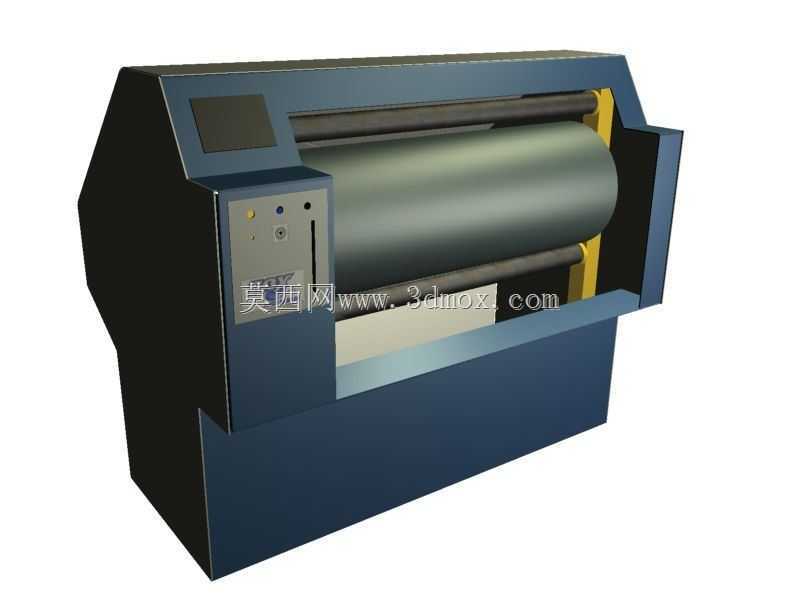

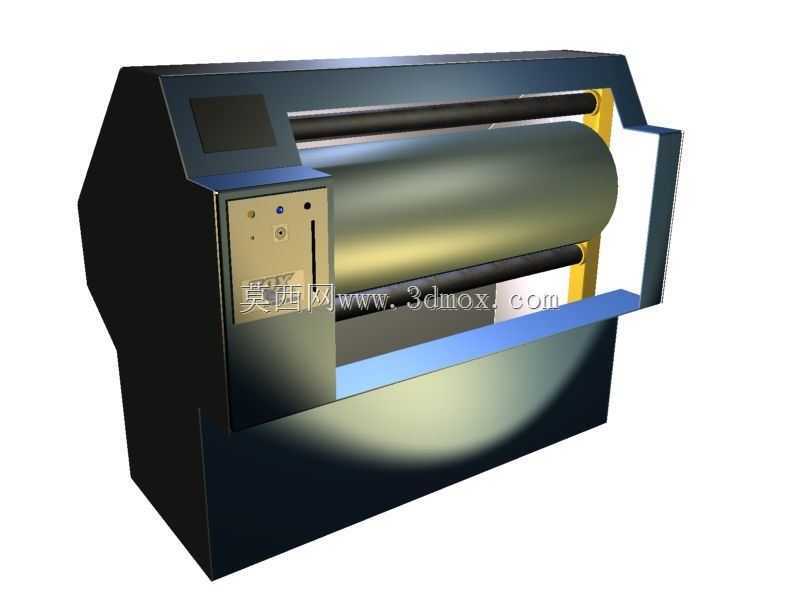

　　这款辊式织物粘合设备的三维结构，主要面向纺织面料复合、衬布粘合的生产场景，在服装加工、家纺面料生产、产业用功能性织物复合的产线中承担核心压合工序，区别于普通平板压合设备，辊式连续作业的结构能适配大卷装面料的连续化生产需求，避免平板压合的间歇式作业效率短板。从实际生产用途来看，该设备主要通过加热辊的温度传导与辊间压力的共同作用，将涂有热熔胶的衬布与面布进行均匀粘合，也可适配多层功能性薄膜与织物的复合加工，作业过程中面料沿导辊路径匀速通过主压合辊组，保证整幅面料的粘合强度一致性，避免局部脱胶、压痕、透胶等常见生产缺陷。设备的功能结构设计上，主工作辊采用大直径中空钢辊结构，内部预留加热介质流道或电加热元件安装空间，

　　保证辊面工作温度的均匀性，辊面做硬铬镀层处理，耐磨且不易粘胶，降低长期作业后的清洁维护成本；设备左侧的操控面板区域集成了温度调节、辊速控制、压力微调的操作单元，同时预留了显示屏安装位，可实时显示辊面温度、走料速度、压合压力等核心作业参数，方便操作人员根据不同面料的材质特性调整工艺参数，比如针对真丝等轻薄面料降低压合压力与温度，针对厚型产业用布适当提升压合温度与保压时长。从设计思路层面，该结构优先考虑了作业过程中的操作便利性与维护便捷性，设备的机架采用整体焊接式箱型结构，保证大跨度辊组安装后的刚性，避免长期受压后机架变形导致辊缝不均的问题；辊组两端的轴承座采用可调式安装结构，可通过调节螺栓微调两辊的平行度，补偿长期使用后的磨损间隙，

　　保证压合过程中整幅面料的压力均匀；设备正面的开放式走料路径设计，方便操作人员穿料、清理辊面残留胶渍，也便于处理作业过程中出现的面料走偏问题，无需拆解设备护罩即可完成常规操作。外形尺寸与安装边界方面，该设备整体采用卧式布局，主压合辊的长度决定了可加工面料的最大幅宽，常规配置下适配1.8米幅宽的主流面料加工需求，设备整体宽度控制在2.4米以内，深度方向预留了导料辊与出料平台的安装空间，整体深度约1.2米，设备高度约1.6米，安装时需在设备后侧预留0.8米以上的维护空间，用于加热管路、电气线路的检修，设备底部预留地脚螺栓安装孔，可直接固定于硬化车间地面，无需额外做减震基础，设备总重量控制在合理范围内，

　　普通工业厂房的楼板承重即可满足安装要求。走料路径的设计上，设备设置了多根导辊，分别承担进料导向、张力调节、出料冷却的作用，进料端的导辊可配合张力控制器保持面料的张紧度，避免走料过程中出现褶皱，出料端的导辊可配合冷却风机对粘合后的面料进行初步降温，避免面料收卷时出现胶层未干导致的粘连问题。设备的安全防护设计上，辊组的传动侧设置全封闭护罩，避免操作人员接触传动齿轮与皮带，操作侧的压合辊入口处设置安全挡板，防止操作人员手部误入压合区域，符合纺织加工设备的安全规范要求。在实际选型适配时，该结构可根据加工面料的类型调整主压合辊的表面硬度与压力调节范围，比如针对弹力面料的加工，可在压合辊表面包覆硅胶层，避免硬辊压合导致的面料弹力损失；针对高温粘合需求，可更换耐高温的辊面涂层与密封元件，提升设备的工艺适配范围。
