建筑电气接地极钢筋混凝土基座结构

　　在民用建筑、工业厂区、电力场站的电气系统布设中，接地装置是保障人员安全、设备稳定运行的核心隐蔽工程，直接决定了故障电流、雷电流的泄放效率，对接地电阻的稳定值有硬性工程要求。这套接地基座结构采用圆柱形钢筋混凝土现浇形式，适配户外独立接地极、设备接地端的预埋施工场景，可用于变电站接地网引出端、建筑防雷引下线接地端、大型机电设备外壳接地基座等位置，避免接地极长期暴露在土壤中出现锈蚀、外力破坏问题，同时保障接地导体与混凝土结构、周边土壤的可靠接触。

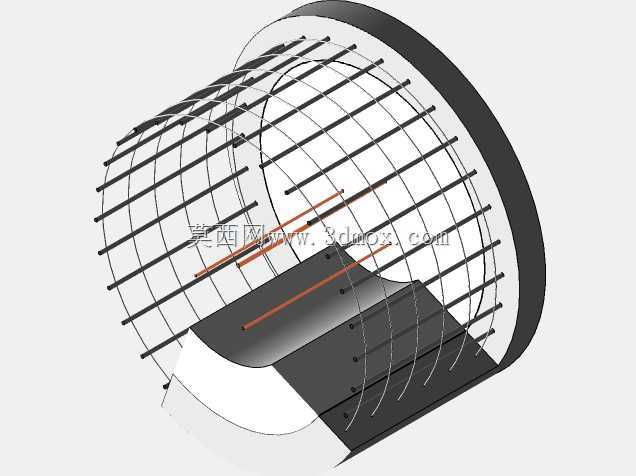

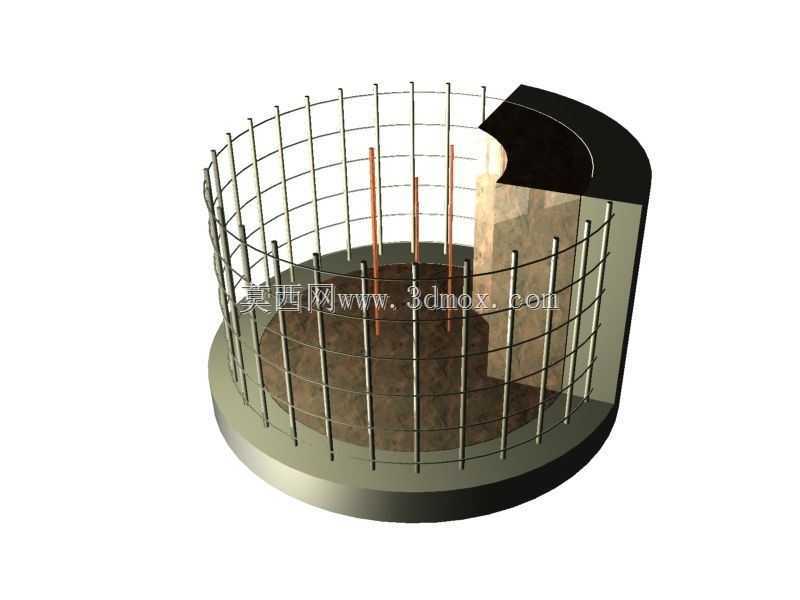

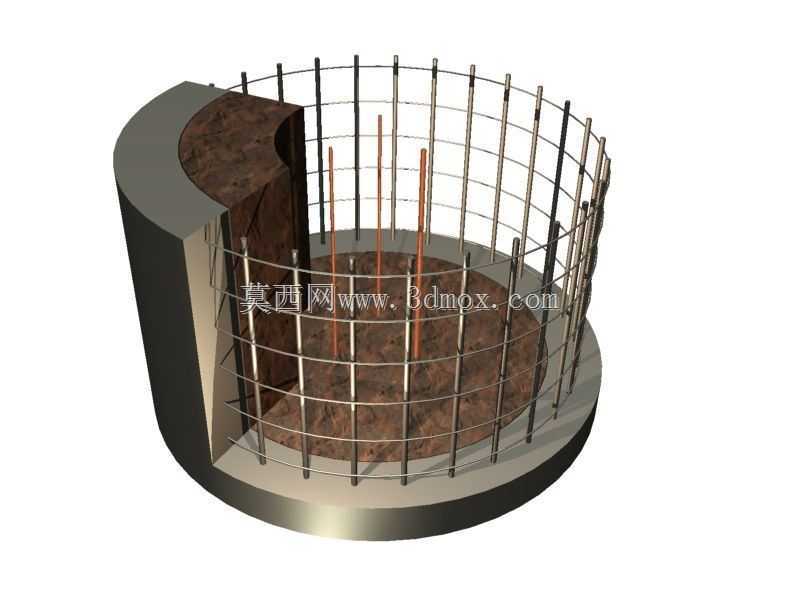

　　从结构设计来看，基座外层为圆柱形混凝土护壁，采用半剖展示形式可清晰看到内部构造：混凝土内部布设双层环形钢筋骨架，纵向受力钢筋沿圆周均匀排布，横向箍筋按固定间距与纵向钢筋绑扎固定，形成稳定的钢筋笼结构，既承担混凝土浇筑时的侧向应力，也可作为辅助接地导体与主接地极连通，增大整体接地接触面积。基座中心区域垂直预埋多根接地引下导体，导体下端延伸至基座底部以下的土壤层，上端预留足够的接线长度，用于连接上部设备的接地端、建筑防雷引下线或者接地网的连接母排。混凝土基座底部设置扩大的圆形混凝土垫层，增大基座与下方土层的接触面积，避免后期沉降导致接地极移位、导体断裂，垫层上方的混凝土浇筑层将钢筋笼、预埋接地导体完全包裹，仅露出上端接线端，减少土壤中水分、腐蚀性介质对接地导体的侵蚀。

　　设计过程中首先考虑了接地导通的可靠性，内部钢筋笼所有交叉点都做可靠电气连通，与中心预埋的接地导体采用焊接方式固定，焊接长度满足扁钢、圆钢接地的施工规范要求，避免出现虚接导致接地电阻超标。混凝土标号选用适配地下埋设环境的抗渗、抗腐蚀配比，针对不同土壤酸碱度的施工场景，可调整混凝土添加剂比例，延长基座整体使用寿命。外形尺寸方面，基座整体为圆柱形结构，护壁高度根据埋设深度、冻土层厚度调整，常规适配0.8米至1.5米的埋设深度，底部垫层直径大于护壁外径200毫米，保障基座放置的稳定性；中心预埋的接地导体伸出混凝土顶面的长度控制在150毫米至200毫米，预留足够的接线操作空间，方便后期与上部接地母排、设备接地端采用螺栓或者焊接方式连接。

　　安装边界上，这类接地基座需要在土建场地平整阶段同步定位预埋，基坑开挖尺寸要大于垫层外径300毫米，预留出混凝土浇筑、回填夯实的操作空间，基坑底部需要做素土夯实处理，压实系数满足土建施工要求，避免后期沉降。基座埋设位置需要避开地下管线、地下构筑物，与建筑外墙、其他设备基础的间距满足电气安全规范要求，回填时需要在基座周边分层夯实低电阻率土壤，必要时可添加降阻剂，保障整体接地电阻满足设计要求。不同于普通的垂直接地极直接打入土壤的施工方式，这种带混凝土基座的接地结构，可在混凝土浇筑前提前完成接地导体的焊接、导通测试，避免后期接地极施工完成后出现导通不良、接地电阻不达标的问题，同时混凝土保护层可大幅降低接地导体的腐蚀速率，延长接地装置的免维护周期，减少后期运维的工作量。

　　在结构细节处理上，钢筋笼的纵向钢筋下端做弯折处理，锚入底部混凝土垫层内，避免钢筋笼在混凝土浇筑过程中出现上浮、移位问题；中心预埋的接地导体在混凝土内部的部分做除锈、镀锌处理，焊接位置做防腐涂层处理，避免混凝土内部的碱性环境对接地导体造成腐蚀。混凝土护壁的顶部做向外的斜坡排水处理，避免地面积水沿着基座顶部缝隙渗入混凝土内部，腐蚀内部的接地导体与钢筋结构。对于有重载通行要求的安装区域，可适当增大基座的混凝土标号、增加钢筋笼的钢筋直径，提升基座的承重能力，避免被过往车辆压损。
