瓦楞纸箱柔性印刷联动生产线结构设计

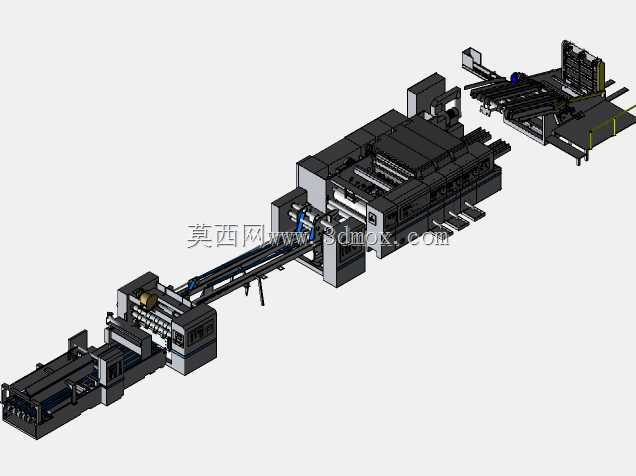

　　这套柔性印刷联动生产线主要面向瓦楞纸箱生产车间的连续化作业场景，适配常规三层、五层瓦楞纸板的多色印刷、开槽、模切、堆码全工序加工，替代传统分散式单机作业的工序流转痛点，减少半成品在车间内的转运等待时间，匹配中大型包装厂日均十万片以上的纸箱产能需求。从产线布局来看，整体采用直线式贯通排布，进纸端预留足够的上料操作空间，可对接自动上纸机也可支持人工辅助上料，进纸机构采用吸附式送纸结构，针对不同克重的瓦楞纸板调整吸附风压，避免薄纸板送纸歪斜、厚纸板送纸不到位的问题，送纸辊的间隙调节范围覆盖2mm到12mm的纸板厚度，适配市面上绝大多数常规运输包装用瓦楞纸板的加工需求。印刷单元采用模块化堆叠设计，每个色组可独立抽拉更换印版，

　　换单时无需拆解整段机架，压印辊与网纹辊的压力调节采用双侧丝杆同步微调结构，调节精度可达0.02mm，保证印刷压力均匀，避免瓦楞纸板压溃导致的纸箱强度下降问题，每个色组都配备独立的油墨循环系统，可根据印刷需求调整油墨供应量，减少开机调试阶段的油墨损耗。印刷单元之后衔接的是开槽与模切工位，开槽刀座采用快锁式结构，更换不同规格纸箱的开槽尺寸时，可通过刻度盘快速调整刀座位置，无需反复测量定位，模切工位适配圆压圆模切结构，可加工异形纸箱结构，模切压力通过气动系统自动补偿，抵消胶辊磨损带来的压力偏差，保证模切切口整齐无毛刺。产线末端的堆码单元采用自动计数堆叠结构，可根据设定的每垛片数自动整理输出，堆码高度可在300mm到1200mm之间调整，

　　适配不同周转托盘的装载高度，堆码过程中设置有纸板对齐机构，避免堆叠歪斜导致的后续转运塌垛问题。从安装边界来看，整线长度根据配置的色组数量不同，常规四色配置的整机长度约18米，宽度约3.2米，设备最高点距地面约2.8米，安装时需要在设备两侧预留不小于1.2米的操作维护通道，地面承重要求不小于5吨每平方米，进纸端与出纸端分别预留3米以上的物料周转空间，设备的主电控柜布置在产线中段的侧方，方便操作人员在调试时同时观察各工位的运行状态。设计过程中针对瓦楞纸板加工过程中的常见问题做了结构优化，比如在各工位之间的输送段采用间隙可调的皮带输送结构，输送速度与前后工位保持同步追踪，避免纸板在输送过程中出现刮花印刷面、位置偏移的问题；

　　设备的传动系统采用集中润滑结构，所有需要定期注油的轴承位置都引出了注油嘴，维护时无需拆解设备护罩即可完成润滑作业，减少日常维护的工作量；各运动工位都设置有安全防护门与安全联锁开关，防护门打开时对应工位自动停止运行，避免调试过程中的安全隐患。这套设备的结构设计充分考虑了纸箱厂多品种、小批量的订单特点，换单调节的操作点都集中布置在设备操作侧，调节位置都配有清晰的刻度标识，操作人员经过简单培训即可完成常规换单操作，无需专业的设备调试人员全程跟进，有效缩短换单时间，提升小批量订单的生产效率。设备的墙板整体采用厚钢板焊接后去应力加工，保证长期高速运行下的结构稳定性，避免墙板变形导致的印刷套印精度下降问题，最高运行速度可达每分钟180片，套印精度控制在±0.5mm以内，满足中高档纸箱的印刷质量要求。
