层叠式柔印胶版印刷输送一体机结构

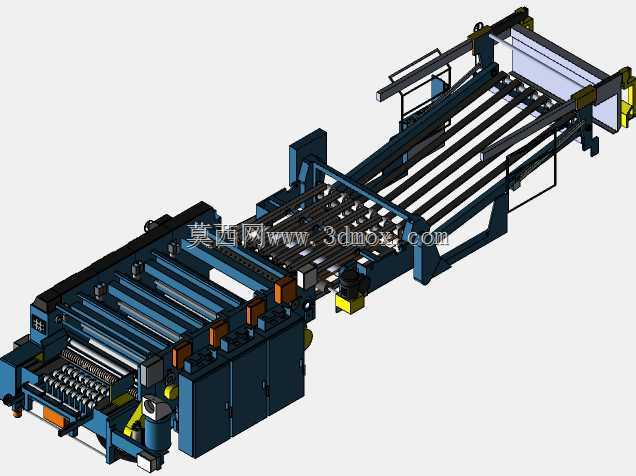

　　这套柔印胶版设备的三维结构，主要面向软包装、标签、薄型纸张类卷材的连续印刷生产场景，在食品包装膜、日化标签、薄型卡纸印刷的产线中，这类设备承担多色套印、同步输送、料带张紧控制的核心功能，区别于单张纸胶印设备，该结构适配卷对卷连续生产工况，可匹配每分钟数十米的稳定走料速度，适配0.02mm到0.5mm厚度区间的柔性承印材料。从结构布局来看，设备分为进料展平段、多色印刷单元段、出料输送段三个核心功能区，进料端设置多组平行展平辊，辊面做硬质阳极氧化处理，配合可调角度的导料杆，可在料带进入印刷单元前消除卷材褶皱、偏移问题，每根展平辊的安装座都预留了0-15mm的径向调节余量，方便现场根据料带幅宽调整张紧力度，避免料带拉伸变形影响套印精度。

　　印刷单元采用层叠式辊组排布，印版辊、压印辊、传墨辊呈垂直层叠布置，每组印刷单元的墙板都做了加厚加强筋设计，减少高速运转时的辊系振动，印版辊的安装轴端采用快拆式锁紧结构，更换印版时无需拆卸整组辊系，可缩短换单调试时间；传墨辊侧配套设置墨路固定支架，可兼容水性油墨、溶剂型油墨的供墨管路安装，辊间压力调节采用细牙螺纹微调结构，调节精度可达0.01mm，保证印刷墨层均匀。出料输送段采用多组平行皮带输送结构，皮带下方设置密集的支撑托辊，避免印刷完成后的料带下垂蹭脏未干墨层，输送段末端预留了与后续模切、分切、收卷设备对接的安装接口，接口法兰的孔位按照通用印刷设备后段对接标准设计，可直接匹配市面主流的收卷、分切设备进料端。

　　设计过程中重点考虑了设备的安装边界与维护空间，整机底部采用一体化焊接机架，机架底部设置可调水平的支撑脚杯，可适应±20mm的地面高度差，设备两侧预留了不小于600mm的维护通道空间，对应辊系、传动部件的位置都设置了可拆卸的防护门板，日常维护时无需拆解主体结构即可完成易损件更换；传动系统采用集中式排布，电机、减速箱、传动齿轮组都布置在设备操作侧的封闭护罩内，既避免生产过程中油墨、粉尘污染传动部件，也能降低传动噪音向外传递。走纸路径的设计做了多次优化，料带从进料到出料的转折角度全部控制在15度以内，减少料带在输送过程中的弯折应力，避免薄型材料出现折痕、断裂问题，每个导料辊的位置都设置了料带偏移检测传感器的安装位，可后续加装自动纠偏系统，

　　进一步提升长时间连续生产的稳定性。墙板之间的连接采用定位销+高强度螺栓的组合方式，装配时可保证两侧墙板的平行度误差控制在0.05mm/m以内，避免辊系安装后出现倾斜导致料带走偏；所有辊系的动平衡等级都按照G2.5级设计，满足高速运转时的平稳性要求，不会因为辊系振动产生印刷墨杠、套印不准的问题。设备的气路、线路走线全部采用内置式线槽布置，线槽沿着机架内侧的加强筋排布，既不会外露影响设备外观，也能避免生产过程中物料剐蹭线路造成故障，每个功能单元附近都预留了气路、电路的快速接口，方便后续加装烘干、除尘、表面处理等附加功能模块，适配不同印刷工艺的需求。
